Produk: TRICONEX Invensys 4119A
Modul Komunikasi Cerdas yang Ditingkatkan
Model 4119A Enhanced Intelligent Communication Module (EICM) memungkinkan Tricon untuk berkomunikasi dengan master dan slave Modbus, TriStation 1131, dan printer.
Untuk koneksi Modbus, pengguna EICM dapat memilih antarmuka point-topoint RS-232 untuk satu master dan satu slave, atau antarmuka RS-485 untuk satu master dan hingga 32 slave.Batang jaringan RS-485 dapat berupa satu atau dua kabel twisted-pair hingga maksimum 4.000 kaki (1.200 meter).
Setiap EICM berisi empat port serial dan satu port paralel yang dapat beroperasi secara bersamaan.Setiap port serial dapat dikonfigurasi sebagai master Modbus dengan hingga tujuh master Modbus per sasis Tricon.Sistem Tricon tunggal mendukung maksimal dua EICM, yang harus berada dalam satu slot logis.(Fitur cadangan panas tidak tersedia untuk EICM, meskipun Anda dapat mengganti EICM yang rusak saat pengontrol sedang online.) Setiap port serial ditangani secara unik dan mendukung antarmuka Modbus atau TriStation.
Komunikasi Modbus dapat dilakukan dalam mode RTU atau ASCII.Port paralel menyediakan antarmuka Centronics ke printer.Setiap EICM mendukung kecepatan data agregat 57,6 kilobit per detik (untuk keempat port serial).Program untuk Tricon menggunakan nama variabel sebagai pengidentifikasi tetapi perangkat Modbus menggunakan alamat numerik yang disebut alias.Oleh karena itu, alias harus ditetapkan untuk setiap nama variabel Tricon yang akan dibaca atau ditulis ke perangkat Modbus.Alias adalah nomor lima digit yang mewakili jenis pesan Modbus dan alamat variabel di Tricon.Nomor alias ditetapkan di TriStation 1131.
Produk yang direkomendasikan:
4108 |
7400078-100 |
3000510-180 |
7400027-100 |
7400056-310 |
2553 |
2000077-002 |
3601E |
2661-1 |
7400121-310 |
9671-810 |
2553-1 |
2553-6 |
30000656-210 |
3504E |
2600-2 |
3000110-380 |
8306 |
4500 |
3601 |
3000120-360 |
3501 |
TS-410 |
2652-350 |
2553-300 |

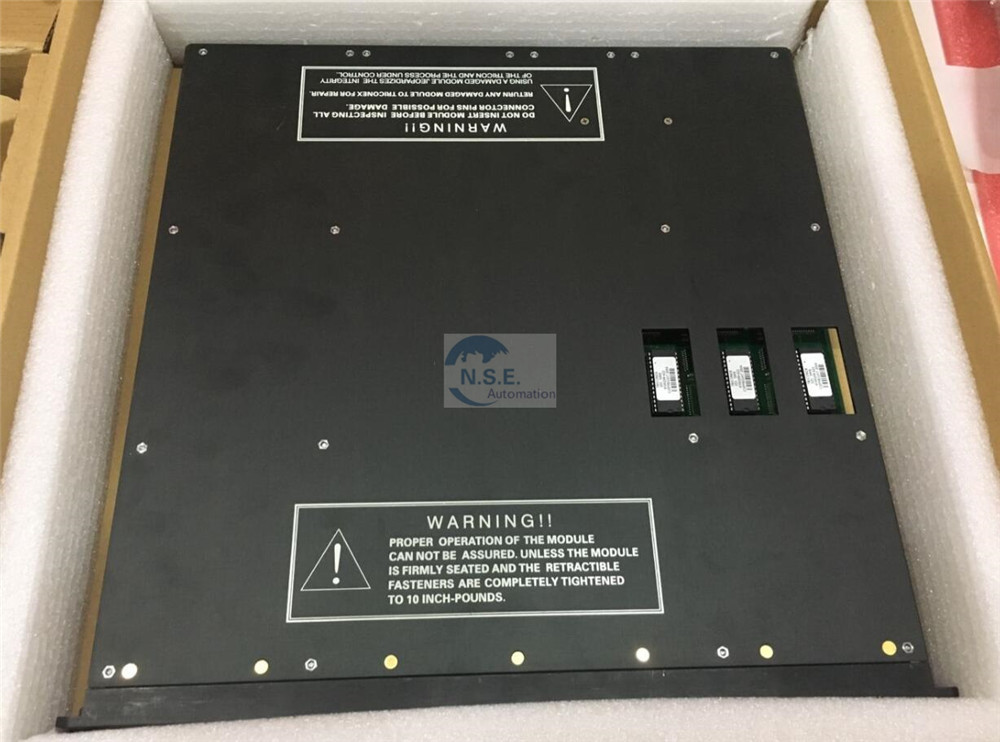

Gambar Produk:
