ROCKWELL AUTOMATION ICS Triplex T8461 Modul Output TMR 24V DC/48V DC Tepercaya - 40 Saluran
T8461
,T8461 Modul Output Digital
,Allen Bradley T8461
Produk:ROCKWELL AUTOMATION ICS Triplex T8461 Dipercaya TMR 24V DC / 48V DC Output Module - 40 Saluran
Gambaran Produk:
Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc Digital Output Module antar muka ke
40 perangkat lapangan. tes diagnostik tiga kali dilakukan di seluruh modul termasuk
Pengukuran untuk arus, dan tegangan pada setiap bagian dari saluran output yang dipilih.
Toleransi kesalahan dicapai melalui TMR
arsitektur dalam modul untuk masing-masing dari 40 saluran output.
Fitur ini memungkinkan Modul untuk mendeteksi
kegagalan sirkuit terbuka dan pendek pada kabel lapangan dan perangkat beban.
Modul ini menyediakan on-board Sequence of Events (SOE) pelaporan dengan resolusi 1 ms.
output perubahan keadaan memicu entri SOE. output keadaan secara otomatis ditentukan oleh
pengukuran tegangan dan arus di atas modul.
Modul ini tidak disetujui untuk koneksi langsung ke area berbahaya dan harus digunakan di
dengan perangkat penghalang keamanan intrinsik.
| Rincian produk | |
| Produksi/merek | ROCKWELL AUTOMATION ICS Triplex |
| Model/Jenis | T8461 |
| Informasi pemesanan/Nomor Bagian | T8461 |
| Deskripsi | Modul Keluar TMR 24V DC/48V DC yang Dipercaya - Saluran 40 |
| Kode HS | 85044030 |
| Asal usul | Amerika Serikat |
| Dimensi | 25*25*10 cm |
| Berat badan | 1.2 kg |
Lembar data:T8461.pdf
Fitur:
• 40 saluran output TMR per modul.
• Diagnosis dan pengujian diri yang komprehensif dan otomatis.
• Pemantauan jalur otomatis per saluran untuk mendeteksi kabel lapangan sirkuit terbuka dan sirkuit pendek
dan kesalahan beban.
• 2500 V tahan impuls opto / galvanis isolasi penghalang.
• Perlindungan overcurrent otomatis (per saluran), tidak memerlukan sekering eksternal.
• On-board Sequence of Events (SOE) melaporkan dengan resolusi 1 ms.
• Modul dapat diganti secara online dengan menggunakan slot Companion (berdekatan) atau SmartSlot khusus
(satu slot cadangan untuk banyak modul) konfigurasi.
• Status output panel depan Dioda memancarkan cahaya (LED) untuk setiap saluran menunjukkan output
status dan kesalahan kabel lapangan.
• LED status modul panel depan menunjukkan kondisi modul dan mode operasi (Aktif,
Bersiap, Berpendidikan).
• TϋV Sertifikasi IEC 61508 SIL 3.
• Output diberi daya dalam kelompok yang terisolasi dari delapan.

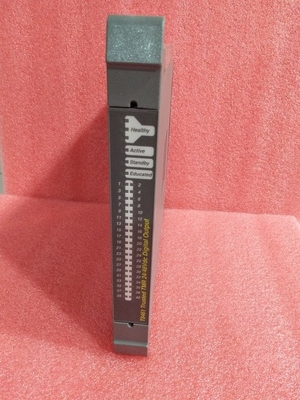

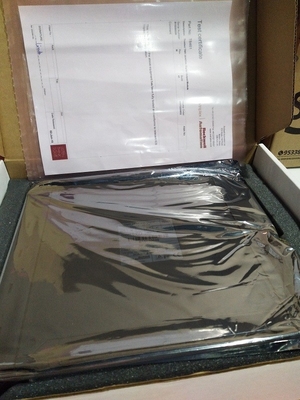

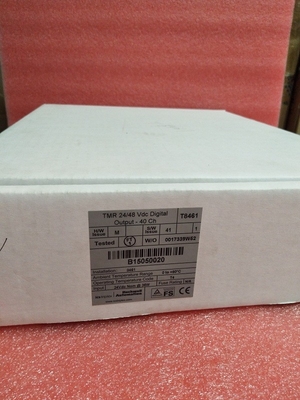

Gambar:
