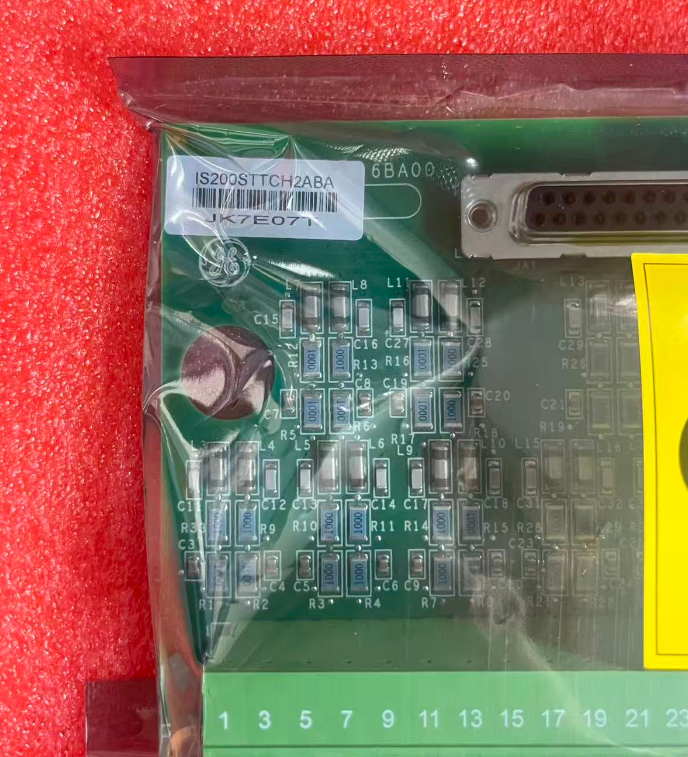

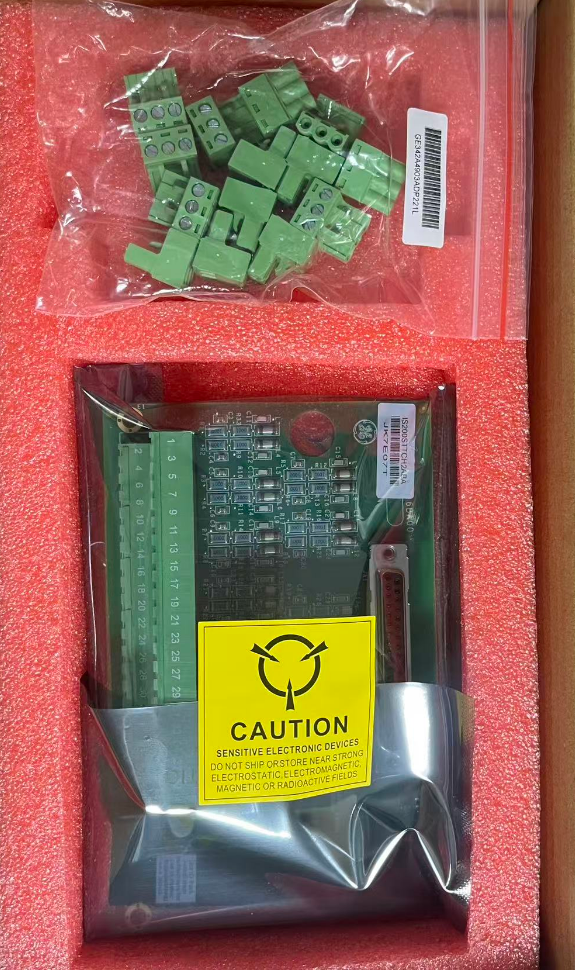

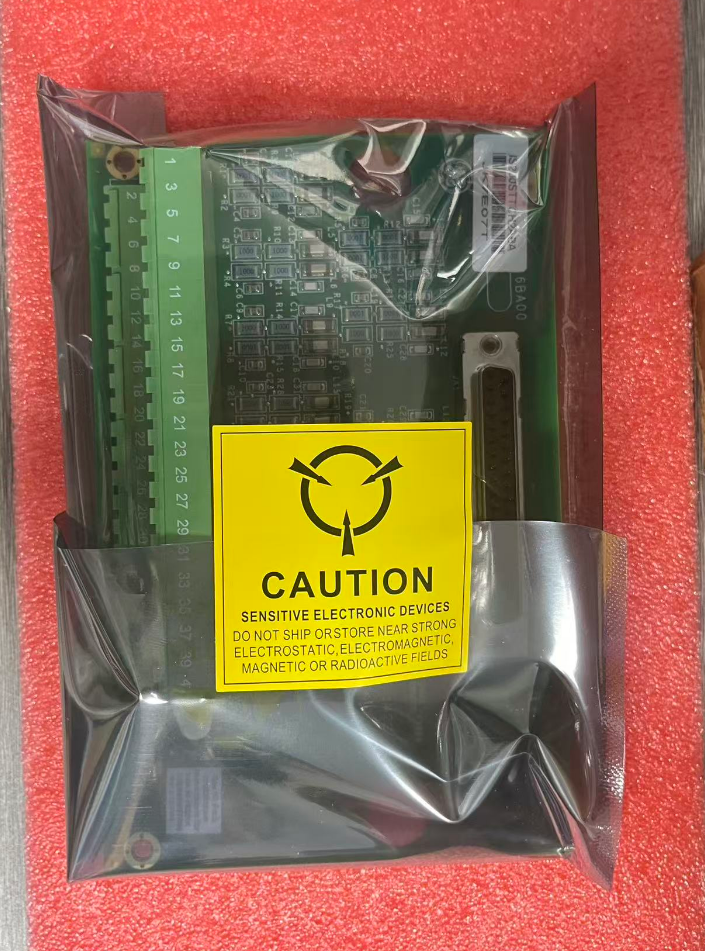

IS200STTCH2A GE Mark VI

  • IS200STTCH2A GE Mark VI
  • IS200STTCH2A GE Mark VI
  • IS200STTCH2A GE Mark VI
  • IS200STTCH2A GE Mark VI
Tempat asal Amerika Serikat
Nama merek GE
Sertifikasi Certificate of Origin
Nomor model IS200STTCH2A
Kuantitas min Order 1 buah
Harga $3700
Kemasan rincian 2400-3000bph
Waktu pengiriman 5-7 hari
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Cina
Detail produk
Merek GE Nomor Modul IS200STTCH2A
Katalog Mark VI Harga Jual $3700
Asal Amerika Serikat Kode HS 8537101190
Kondisi dalam stok Waktu Pimpin 3-5 hari kerja
Berat Kotor/Berat Pengiriman 2.2 lbs / 35.2 oz / 1kg Ukuran kemasan 16cmx16cmx12cm
Pelabuhan Pelayaran Xiamen Warrenty 1 Tahun
Pembayaran T/T Mitra kurir DHL, UPS, TNT, FedEx dan EMS
Tinggalkan pesan
Deskripsi Produk
IS200STTCH2A GE Mark VI
Nama Merek General Electric
Model IS200STTCH2A
Katalog Mark VI
Berat Kotor/Berat Pengiriman 2,2 lbs / 35,2 oz / 1kg
Ukuran Kemasan 16cm x 16 cm x 12 cm
Negara Asal USA
Kode HS 8537101190
Waktu Tunggu Stok Tersedia
Pelabuhan Pengiriman Xiamen
Pembayaran T/T
Harga Jual $3700
Garansi 12 bulan
Waktu Tunggu 3-5 hari kerja
Mitra Kurir DHL, UPS, TNT, FedEx dan EMS
Fitur
  • Suhu Operasi: -30°C hingga +65°C (non-kondensasi)
  • Suhu Penyimpanan: -40°C hingga +85°C
  • Kelembaban Relatif: 5% hingga 95% (non-kondensasi)
  • Ketinggian: ≤ 4.000 meter (operasi terdegradasi; penurunan 10% per kilometer)
  • Ketahanan Getaran: 5-16 Hz: perpindahan ±1,5 mm; 16-150 Hz: percepatan 1 g
  • Ketahanan Guncangan: gelombang setengah sinus 15 g/11 ms
  • Tingkat Polusi: Kelas 2 (sesuai dengan IEC 60664-1)
  • Lokasi Pemasangan: Kabinet kontrol dalam ruangan; hindari sinar matahari langsung dan gas korosif kimia
Deskripsi
IS200STTCH2A adalah modul input termokopel khusus untuk sistem kontrol GE (General Electric) Mark VI series dan merupakan bagian dari unit akuisisi sinyal suhu dalam seri paket I/O. Modul ini dirancang khusus untuk turbin gas industri, turbin uap, dan set generator. Modul ini mengonversi sinyal suhu (seperti Tipe J, Tipe K, dan Tipe T) yang dikumpulkan dari sensor termokopel lapangan menjadi sinyal digital untuk digunakan oleh sistem kontrol dalam pemantauan, perlindungan, dan kontrol loop tertutup.
Modul ini memiliki faktor bentuk Eurocard dan mendukung komunikasi backplane bus VME. Panel depan dilengkapi dengan dua konektor D-sub kepadatan tinggi DB37, yang memungkinkan koneksi hingga 16 saluran termokopel independen (beberapa konfigurasi menyertakan blok terminal 8 saluran dengan terminal kompensasi sambungan dingin khusus, tergantung pada model blok terminal spesifik yang dipilih). Modul ini juga menggabungkan sirkuit kompensasi sambungan dingin (CJC) presisi tinggi untuk memastikan akurasi pengukuran di seluruh rentang.
Langkah-langkah Pemasangan
  1. Periksa slot sasis: Pastikan slot target adalah slot bus VME (bukan slot daya P0), dan pastikan ada celah pendinginan setidaknya 10 mm di antara slot yang berdekatan.
  2. Pasang modul: Sejajarkan rel atas dan bawah modul dengan slot rak, lalu dorong secara merata hingga konektor backplane terpasang sepenuhnya. Setelah mendengar bunyi "klik", kencangkan sekrup pemasangan atas dan bawah (torsi: 0,5-0,6 N*m).
  3. Pasang blok terminal: Amankan blok terminal IS200TBTCH2A di dalam kabinet menggunakan rel DIN atau pelat pemasangan, pastikan jaraknya dari badan modul tidak lebih jauh dari yang diizinkan oleh panjang kabel.
  4. Hubungkan kabel: Gunakan kabel terlindung yang sudah terpasang sebelumnya untuk menghubungkan konektor DB37 pada panel depan modul ke konektor yang sesuai pada blok terminal, lalu kencangkan sekrup pengunci (perhatikan arahnya untuk mencegah ketidaksejajaran).
  5. Hubungkan termokopel: Hubungkan kabel kompensasi termokopel lapangan ke terminal "+" dan "−" yang sesuai pada blok terminal sesuai dengan polaritasnya, dan ground pelindung di satu ujung di sisi blok terminal.
Studi Kasus
Di pembangkit listrik di lokasi perusahaan petrokimia, suhu selubung bantalan turbin uap dipantau menggunakan sistem akuisisi data satu modul, satu saluran. Dua modul IS200STTCH2A dikonfigurasi dengan redundansi DMR, dengan setiap modul secara independen mengakuisisi data dari dua termistor PT100 pada bantalan yang sama.
Hal ini tidak hanya mencegah hilangnya sinyal suhu dan pemutusan darurat berikutnya yang disebabkan oleh kegagalan modul; tetapi juga memungkinkan akuisisi sinyal suhu yang redundan. Jika terjadi kegagalan pada salah satu modul, sistem secara otomatis beralih ke data dari modul cadangan, memastikan bahwa unit beroperasi tanpa downtime yang tidak terencana sepanjang tahun.
FAQ
Apa perbedaan utama antara IS200STTCH2A dan IS200STTCH1A?
Perbedaan utama meliputi: (1) Jumlah saluran pada STTCH2A telah ditingkatkan dari 8 menjadi 16; (2) Dukungan untuk termokopel Tipe N dan Tipe B telah ditambahkan; (3) Akurasi CJC telah ditingkatkan dari ±1°C menjadi ±0,5°C; (4) Kompatibel dengan protokol komunikasi UDB berkecepatan lebih tinggi, meningkatkan laju penyegaran data menjadi 100 ms (sebelumnya 200 ms).
Apakah perlu mematikan sistem saat mengganti modul?
Dalam konfigurasi redundan DMR/TMR, hot-swapping didukung tanpa perlu mematikan sistem. Namun, dalam konfigurasi satu modul, sistem harus dimatikan sebelum penggantian; jika tidak, sinyal dari titik pengukuran tersebut akan hilang, yang dapat memicu tindakan perlindungan.
Berapa masa garansi untuk modul ini?
Biasanya, masa garansi untuk produk asli adalah 12 bulan.
IS200STTCH2A GE Mark VI Module
