IS420YAICS1B GE Mark VIe

Fungsi utama IS420YAICS1B adalah untuk membangun antarmuka listrik antara Ethernet I/O dan blok terminal input/output analog,memungkinkan pertukaran data antara sinyal sensor lapangan dan sistem kontrol.

Ini secara akurat mengkonversi sinyal analog dari dunia fisik seperti suhu, tekanan, getaran, dan tingkat cairan menjadi sinyal digital untuk diproses oleh controller,sementara juga mengubah perintah digital pengontrol ke sinyal analog untuk mengemudi aktuator.

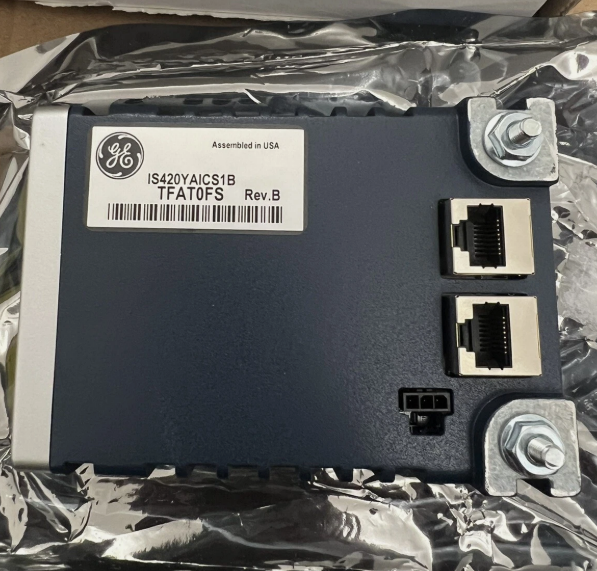

Pada tingkat komunikasi, modul dilengkapi dengan antarmuka Ethernet RJ45 ganda yang dapat terhubung langsung ke jaringan IONet sistem kontrol, mendukung topologi daisy-chain atau bintang.Desain ini membebaskan modul I / O dari dibatasi oleh lokasi kabinet kontrol utama, memungkinkan mereka untuk digunakan di seluruh pabrik untuk mencapai kontrol terdistribusi yang benar.

Modul ini menjalankan sistem operasi real-time QNX Neutrino dan dilengkapi dengan mikroprosesor dual-core seri G AMD 1,6 GHz dan memori DDR3 2 GB,menyediakan kemampuan pengolahan data yang kuat.

• Mendukung 10 input analog dan 2 output analog
• ADC 16-bit dengan akurasi input 0,1% dari skala penuh dan akurasi output ± 0,5%
• Mendukung mode operasi Simplex dan TMR (Triple-Mode Redundancy)
• Kemampuan diagnosis diri yang komprehensif
• Suhu operasi: -40°C sampai +70°C
• Bahan berkualitas tinggi dengan lapisan konformal untuk peningkatan ketahanan korosi dan kelembaban

• Inspeksi instalasi:Pastikan blok terminal dipasang dengan aman sebelum instalasi.

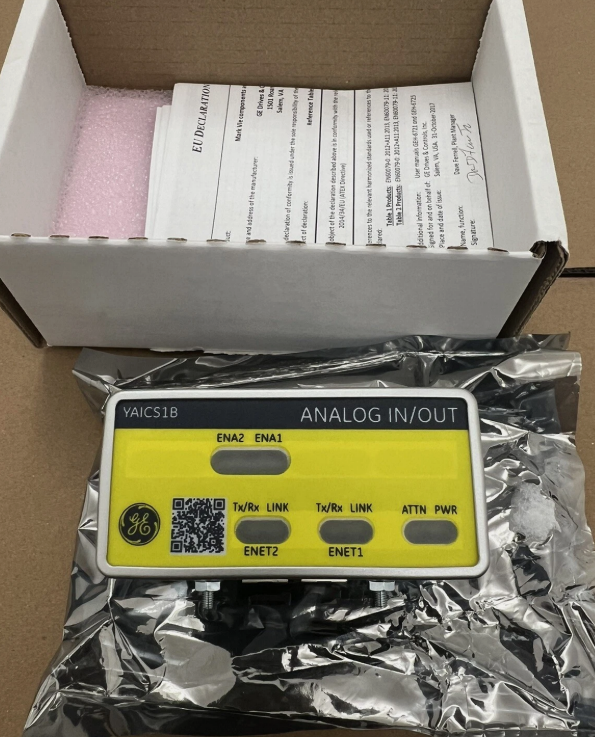

• Pemantauan indikator LED:Secara berkala periksa status LED pada panel depan modul untuk memverifikasi operasi normal.
• Pemeriksaan berkala kabel dan koneksi:Periksa secara teratur kabel dan konektor untuk kelonggaran, oksidasi, atau korosi, memperhatikan konektor DC-37-pin dan keandalan antarmuka Ethernet.
• Pembaruan perangkat keras dan perangkat lunak:Tetap diperbarui tentang firmware GE dan pembaruan perangkat lunak untuk peningkatan fitur terbaru dan patch keamanan.
• Manajemen Catatan Pemeliharaan:Simpan catatan rinci tentang semua kegiatan pemeliharaan dan perbaikan untuk mengoptimalkan jadwal dan menganalisis tren kesalahan.
• Menggunakan Fungsi Diagnosis Sendiri:Gunakan kemampuan self-diagnosis yang komprehensif untuk memantau memori flash, RAM, port Ethernet, dan status perangkat keras prosesor.

Dalam sistem mesin bantu turbin gas pembangkit listrik, modul IS420YAICS1B telah berhasil digunakan untuk memantau getaran dan suhu di lemari kontrol lokal.Desain yang sangat terintegrasi dan dukungan untuk sinyal akselerometer ± 10V memungkinkan pengambilan sinyal yang akurat dari sensor getaran dan termokopel, menyediakan data yang dapat diandalkan untuk pemantauan kondisi peralatan dan pemeliharaan pencegahan.

Apakah modul ini mendukung deteksi kompresor stall?
Tidak, pendeteksian stall kompresor tidak didukung oleh modul ini.

Bagaimana modul terhubung ke blok terminal?
Modul ini terhubung ke blok terminal analog, seperti TBAI, melalui konektor DC-37-pin di bagian bawah.

Berapa banyak modul yang dibutuhkan untuk konfigurasi TMR?
Konfigurasi TMR (Triple-Mode Redundancy) membutuhkan 3 paket I/O. Konfigurasi simpleks hanya membutuhkan 1. Semua modul TMR harus memiliki versi perangkat keras yang sama.

Berapa masa garansi untuk modul ini?
Biasanya, masa garansi untuk produk asli adalah 12 bulan.
