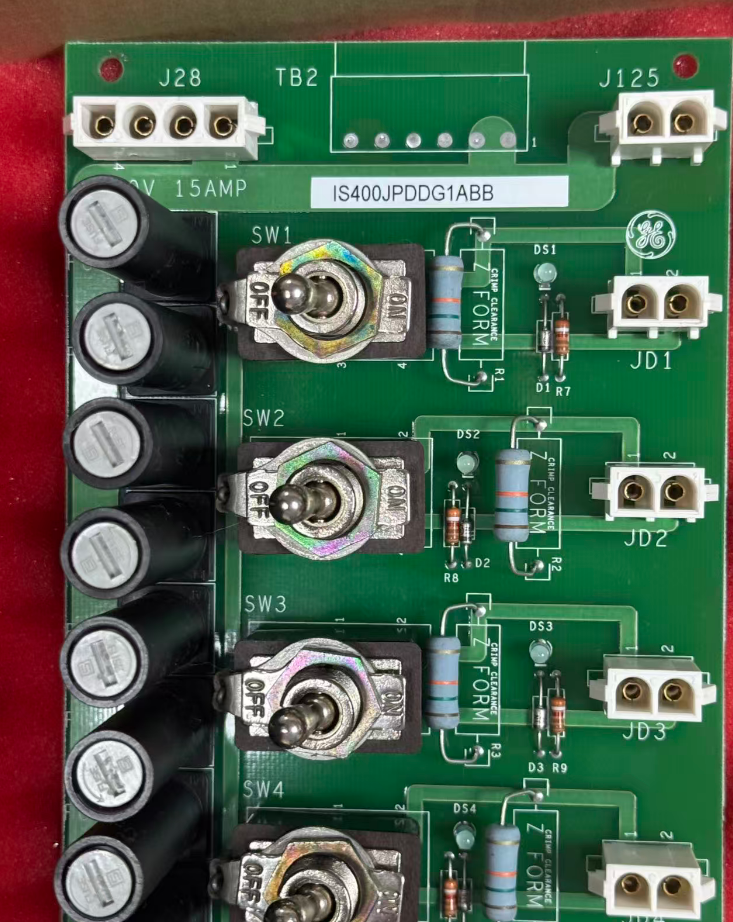

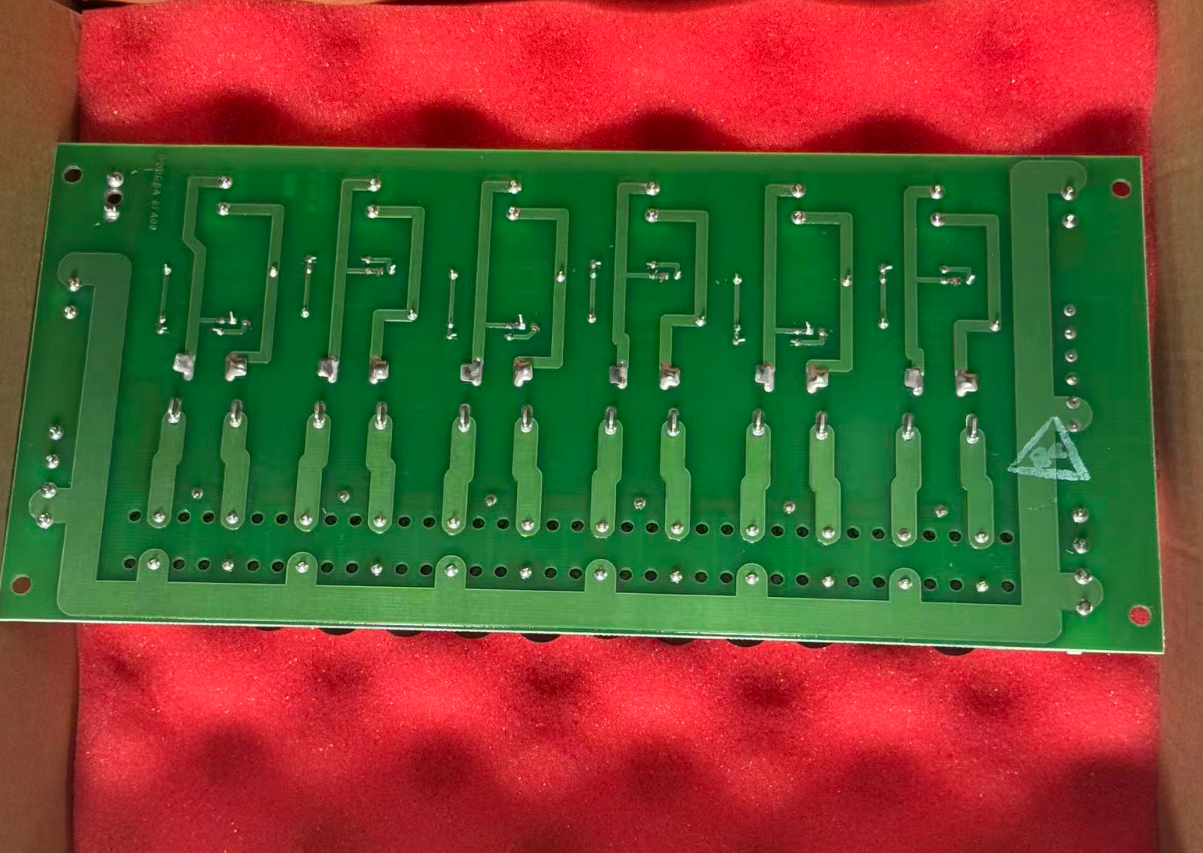

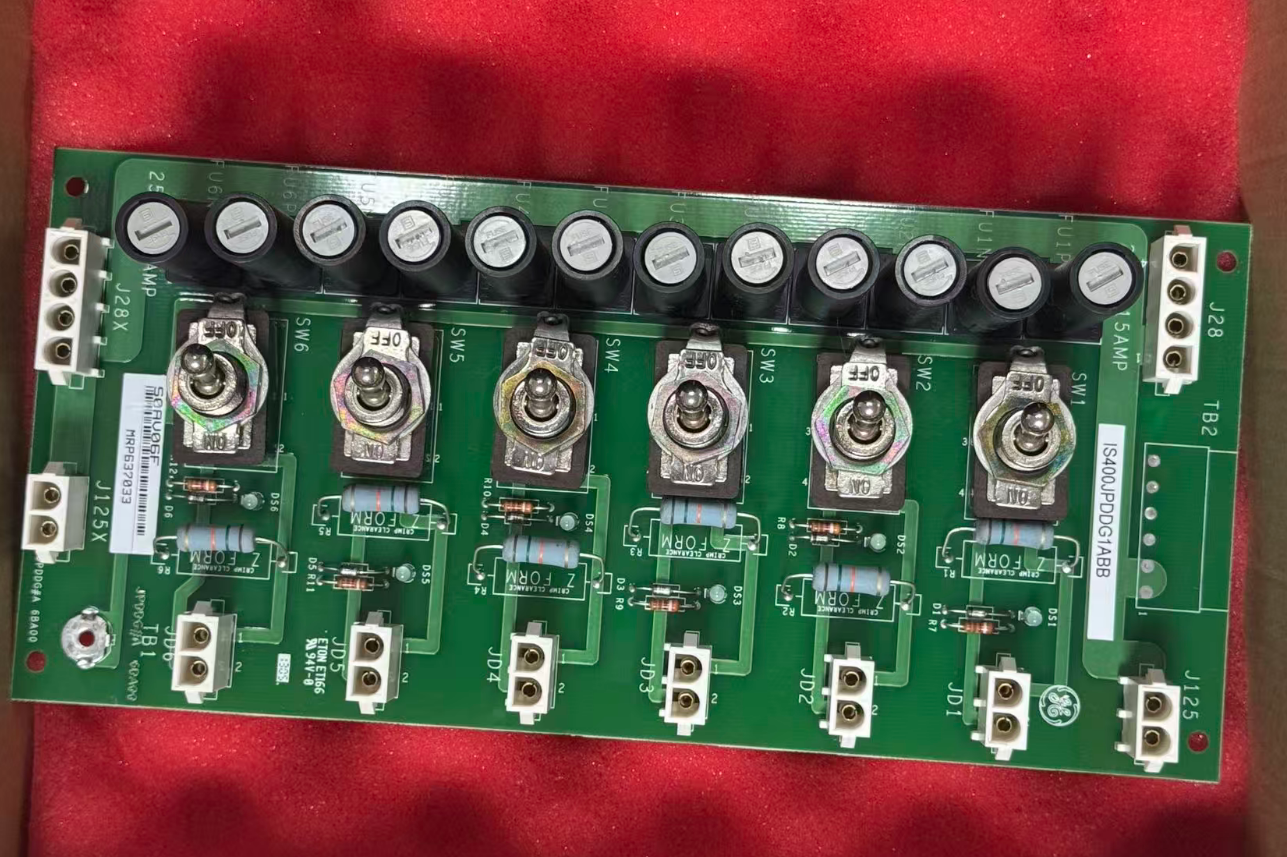

IS400JPDDG1A GE Mark VIe

GE IS400JPDDG1A adalah modul distribusi daya DC khusus (JPDD, Jumper Power Distribution DC) dalam seri GE Mark VIe. Modul ini adalah aksesori baru khusus rak untuk sistem Mark VIe dan berbeda dari IS200JPDBG1A yang digunakan dalam sistem Mark VI yang lebih lama dalam hal dimensi dan pin backplane; keduanya tidak dapat dipertukarkan.

Berfungsi sebagai “dispatcher energi dan petugas keselamatan” di dalam rak Mark VIe, tanggung jawab utama papan ini adalah mendistribusikan daya input DC 24V redundan ganda dari sumber eksternal ke backplane rak dengan aman dan andal, menyediakan pasokan daya operasi yang stabil untuk pengontrol, kartu I/O, modul komunikasi, dan komponen lain yang terpasang di slot.

Penting untuk dicatat bahwa modul ini tidak melakukan konversi tegangan atau penyearahan; modul ini hanya bertanggung jawab untuk mendistribusikan daya DC yang ada. Konversi AC/DC aktual dilakukan oleh modul konversi daya seperti IS200EPSMG1A.

• Mendukung input redundan ganda 24V DC dengan rentang tegangan input 18-36V DC
• Dilengkapi dengan tiga sirkuit output independen yang di-fuse 15A (JFA/JFB/JFC), dengan beban kontinu total maksimum 30A
• Filter input EMI LC bawaan, dioda perlindungan polaritas terbalik, perlindungan shutdown arus berlebih solid-state
• Perlindungan shutdown termal pada suhu internal +75°C
• Konektor diagnostik 50-pin untuk telemetri paket I/O
• LED PWR/FAULT di panel depan memberikan indikasi visual status input/output
• Rentang suhu operasi: 0°C hingga +65°C

• Pembangkit Listrik: Distribusi daya untuk sistem kontrol turbin Mark VIe di pembangkit listrik gas/uap
• Minyak dan Gas: Pasokan daya kritis untuk kabinet kontrol turbin dan kompresor di kilang dan anjungan lepas pantai
• Industri Proses: Pasokan daya DC terisolasi untuk PLC, HMI, dan sistem keselamatan di pabrik kimia dan petrokimia
• Mesin Berat: Distribusi daya kontrol untuk peralatan industri tugas berat berkecepatan tinggi

Di pembangkit listrik siklus gabungan, IS400JPDDG1A digunakan di dalam kabinet kontrol utama Mark VIe untuk menyediakan pasokan daya DC 24V yang bersih dan di-fuse ke modul VME ERIO, SPID, dan I/O analog.

Input daya terfilter redundan ganda menghilangkan risiko downtime yang disebabkan oleh hilangnya satu catu daya, sementara tiga sirkuit terisolasi yang di-fuse membatasi kesalahan korsleting pada satu grup I/O. Konektor diagnostik terintegrasi memungkinkan teknisi untuk dengan cepat menemukan anomali catu daya.

• Apakah IS400JPDDG1A dapat di-hot-swap?
  Tidak. IS400JPDDG1A adalah kartu distribusi daya pasif dan tidak mendukung hot-swapping. Sebelum menggantinya, Anda harus mematikan daya ke rak PDM atau mengisolasi bagian catu daya yang relevan.
• Tegangan input apa yang didukung modul ini?
  Konfigurasi standar mendukung input ganda 24V DC (18-32V DC). Beberapa versi juga mendukung input tegangan ganda 125V DC + 28V DC.
• Apakah IS400JPDDG1A adalah modul catu daya atau modul I/O?
  Ini adalah modul distribusi/antarmuka daya (JPDD), bukan modul konversi daya (seperti IS200EPSMG1A, yang mengubah AC ke DC), juga bukan modul I/O tujuan umum.
• Berapa masa garansi untuk modul ini?
  Biasanya, masa garansi untuk produk asli adalah 12 bulan.
