Two Channel Bently Nevada Parts 3500 25 Modul Keyphasor 149369-01 + 125800-01 / 135473-01

Produk:Bently Nevada 3500/25 Modul Keyphasor

149369-01+125800-01/135473-01

3500/25 Enhanced Keyphasor Module adalah modul setengah tinggi, dua saluran yang digunakan untuk memberikan sinyal Keyphasor ke modul monitor di rak 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerSistem Perlindungan Mesin 3500 dapat menerima hingga empat sinyal Keyphasor untuk konfigurasi normal dan hingga delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Enhanced Keyphasor Module adalah modul sistem 3500 yang ditingkatkan.Ini menawarkan kemampuan pemrosesan sinyal Keyphasor yang diperluas dibandingkan dengan desain sebelumnya sambil mempertahankan kompatibilitas ke bawah yang lengkap dalam hal bentukModul Keyphasor, PWA 125792-01, sepenuhnya digantikan oleh modul 149369-01 yang diperbarui.

Ketika input sistem Keyphasor diperlukan untuk aplikasi Triple Modular Redundant (TMR), sistem 3500 harus menggunakan dua modul Keyphasor.modul bekerja secara paralel untuk menyediakan kedua sinyal utama dan sekunder Keyphasor ke modul lain di rak.

Sebuah sistem dengan lebih dari empat input Keyphasor dapat menggunakan konfigurasi berpasangan asalkan tidak ada lebih dari empat sinyal input Keyphasor utama.Konfigurasi berpasangan membutuhkan dua posisi pemantauan berturut-turut di posisi atas/bawah atau kedua posisi setengah slotEmpat modul Keyphasor akan menerima empat saluran input utama dan empat saluran input cadangan dan menyediakan empat saluran output (satu per modul).Konfigurasi dua dipasangkan dan satu tidak dipasangkan (tiga modul Keyphasor total) juga mungkin. Dalam konfigurasi seperti itu, pengguna dapat mengkonfigurasi satu non-dipasangkan Keyphasor (pesanan baik dua 2-saluran atau satu 1-saluran dan satu 2-saluran pilihan)

Pengecoran

149369-01 Modul Keyphasor yang ditingkatkan

Catatan: Modul ini dapat dipesan sebagai pengganti plug-in langsung untuk Keyphasor Module 125792-01. 125800-01 Keyphasor I/O Module (Internal Terminations)

126648-01 Modul I/O Keyphasor (Terminasi Eksternal)

125800-02 Isolated Keyphasor I/O Module (Internal Terminations) (Dirancang untuk digunakan dengan Magnetic Pickups)

126648-02 Isolated Keyphasor I/O Module (External Terminations) (Dirancang untuk digunakan dengan Magnetic Pickups)

135473-01 Modul I/O Keyphasor (Pembatas internal dan Penghentian internal.

04425545 Tali Pergelangan Tangan (penggunaan tunggal)

00580438 Header konektor, Penghentian internal, 4-Posisi, Hijau

00502133 Header konektor, Internal Termination, 12-Position, Blue 129770-01 Manual Modul Keyphasor

Produk yang dijual panas:

125720-01

125760-01

125768-01

125800-01 Modul I/O Keyphasor

125840-01 SUPPLY Listrik 3500/15 Tegangan Tinggi

126648-01 KEYPHASOR I/O MODUL

128229-01 Proximitor Seismic I/O Module

133323-01 TACHOMETER MODUL

133396-01 Perlindungan Terlalu Cepat IO MODUL

135137-01 Modul I/O Posisi

135473-01 Modul I/O Keyphasor Penghalang

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Kami adalah salah satu distributor terbesar PLC, pengontrol, inverter frekuensi, konverter, servo motor, layar sentuh, tampilan, drive, software.input module, output module dan sistem kontrol modulasi.Allen-Bradley,ABB,GE,ICS TRIPLEX,FANUC,TRICONEX,OMRON,SCHEIDER,SIEMENS,Bently Nevada,WESTINGHOUSE dan FOXBORO

Tautan unduhan lembar data:

3500-25 Peningkatan Modul Keyphasor Data Sheet - 1415...

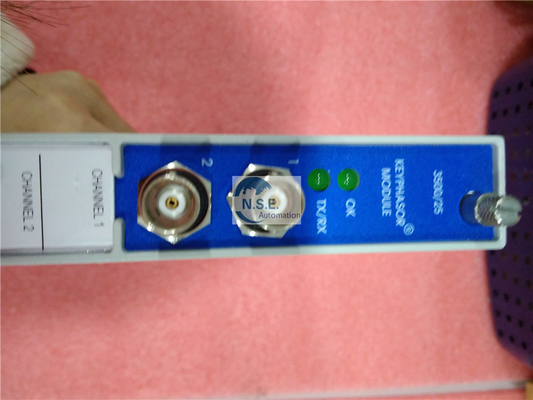

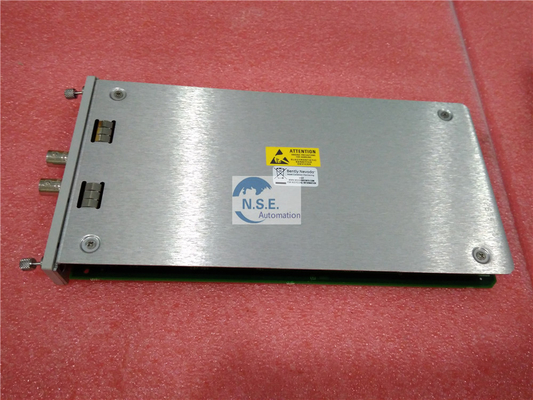

Foto:
