Modul Woodward Asli Woodward 9907-018 2301A Berbagi Beban Dan Model Kontrol Kecepatan

Produk: Woodward 9907-018

Model Berbagi Beban dan Kontrol Kecepatan 2301A

Seri 9905/9907 dari kontrol Woodward 2301A berbagi beban dan kecepatan generator yang digerakkan oleh mesin diesel atau bensin, atau turbin uap atau gas. Sumber daya ini disebut sebagai “penggerak utama” di seluruh manual ini. Kontrol ditempatkan dalam sasis lembaran logam dan terdiri dari satu papan sirkuit cetak. Semua potensiometer dapat diakses dari bagian depan sasis. 2301A menyediakan kontrol dalam mode isokron atau droop.

Mode isokron digunakan untuk kecepatan penggerak utama konstan dengan:

 Operasi penggerak utama tunggal;

 Dua atau lebih penggerak utama yang dikontrol oleh sistem kontrol berbagi beban Woodward pada bus terisolasi;

 Pemuatan dasar terhadap bus tak terbatas dengan beban yang dikontrol oleh Kontrol Transfer Daya Otomatis dan Beban (APTL), Kontrol Impor/Ekspor, Kontrol Pemuatan Generator, Kontrol Proses, atau aksesori pengontrol beban lainnya.

Mode droop digunakan untuk kontrol kecepatan sebagai fungsi beban dengan:

 Operasi penggerak utama tunggal pada bus tak terbatas atau

 Operasi paralel dari dua atau lebih penggerak utama.

Berikut ini adalah contoh perangkat keras tipikal yang dibutuhkan untuk sistem 2301A yang mengontrol penggerak utama dan generator tunggal:

 Kontrol elektronik 2301A

 Sumber daya eksternal 20 hingga 40 Vdc untuk model tegangan rendah; 90 hingga 150 Vdc atau 88 hingga 132 Vac untuk model tegangan tinggi

 Aktuator proporsional untuk memposisikan perangkat pengukur bahan bakar, dan

 Transformator arus dan potensial untuk mengukur beban yang dibawa oleh generator.

Produk yang Direkomendasikan:

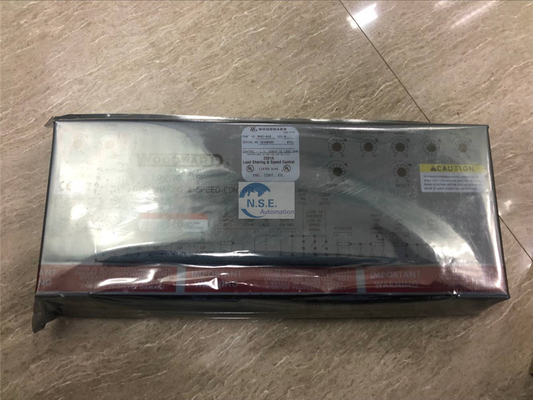

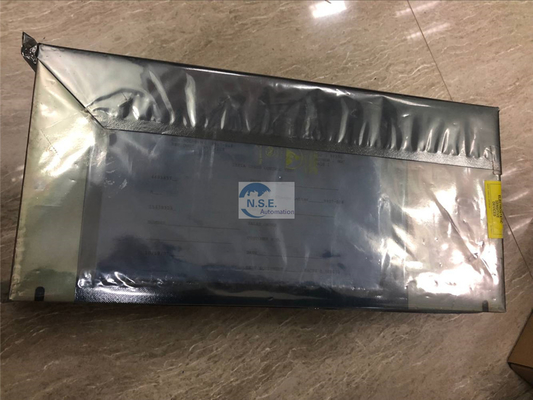

Gambar Produk:
