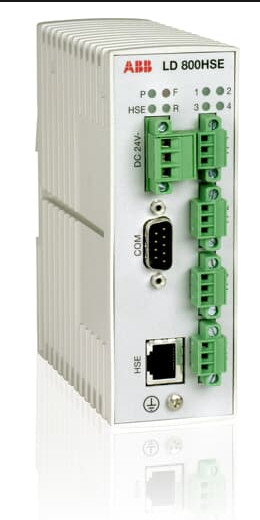

ABB LD 800 HSE FOUNDATION Fieldbus Linking Device LD 800HSE
ABB LD 800 HSE
,FOUNDATION Fieldbus Linking Device
Produk:ABB LD 800 HSE FOUNDATION Fieldbus Linking Device LD 800HSE Kemasan baru pabrik
Perangkat penghubung LD 800HSE berfungsi sebagai pintu gerbang antara perangkat lapangan pada link H1 dan subnet HSE.
LD 800HSE memungkinkan akses ke perangkat lapangan yang terhubung ke FOUNDATION Fieldbus (FF) dari sistem pengawasan dan kontrol serta konsol manajemen.Perangkat memenuhi syarat untuk penggunaan berlebihan, di mana port H1 yang sesuai dari dua Perangkat Penghubung terhubung ke satu tautan H1.Tautan redundansi terpisah antara Perangkat Penautan primer dan sekunder memastikan failover yang andal dan pemantauan redundansi.
Tersedia dua versi berbeda, satu untuk area aman dan satu untuk area berbahaya.
Manfaat
- Menyediakan tautan antara protokol High Speed Ethernet (HSE) FF dan hingga empat tautan H1
- Konfigurasi transparan perangkat H1 yang terhubung dari sistem host
- Memungkinkan akses ke blok di perangkat H1 (Klien/Server)
- Empat Master Tautan H1 Independen (LAS)
- Publikasikan/Berlangganan (H1) (hingga 4 sub-siklus)
- Penerbitan ulang data dari satu tautan H1 ke tautan lain atau dari H1 ke HSE
- Pembaruan firmware melalui unduhan
| Data Teknis LD 800HSE | ||
| Desain mekanik | Ukuran | (panjang x tinggi x lebar) 47x131x111mm, dipasang pada rel DIN 35 mm |
| Bobot | kira-kira0,4 kg | |
| Tingkat perlindungan | IP 20 | |
| Keadaan lingkungan | Suhu Operasional | 0 ° C ... +55 ° C, pemasangan non-vertikal dan udara terhambat konveksi dapat mengurangi batas suhu atas |
| Suhu penyimpanan | 20 ° C ... +70 ° C | |
| Kelembaban relatif | 0% ... 95%, tanpa kondensasi | |
| Antarmuka Ethernet | Jumlah saluran | 1 |
| Pelabuhan | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Tarif transfer | 10 Mbit/s atau 100 Mbit/s (penginderaan otomatis) | |
| Antarmuka Fieldbus H1 | Jumlah saluran | 4 |
| Pelabuhan | FF H1 terminal sekrup 3 kutub (dapat dipasang) kopling transformator terisolasi secara galvanis |
|
| Profil lapisan fisik | tipe 114, pensinyalan daya standar, ditenagai secara terpisah, tidak aman secara intrinsik | |
| Tarif transfer | 31,25 kbit/s | |
| Antarmuka Serial | Pelabuhan | RS-232 SubD 9-kutub pria, 115,2 kbit/dtk |
| Sertifikasi | Kepatuhan CE menurut.ke Petunjuk EMC 2004/108/EG (EMC), 2006/95/EG (Tegangan Rendah) dan 94/9/EG (ATEX) Kompatibilitas Elektro Magnetik (EMC) menurut.ke.FCC Bagian 15 Sub Bagian B Kelas A, Peralatan Teknologi Informasi Kelas 2 VCCI 2002 Shock dan Getaran acc.ke DIN IEC68 Bagian 2 G3 dilapisi acc.ke ANSI/ISA 71.04, EN60068-2-60 |
|
| Sertifikasi (hanya LD 800HSE EX) |
Sertifikasi Lokasi Berbahaya: |
|
