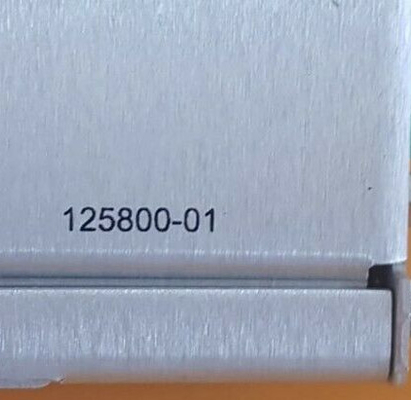

Produk:Bently Nevada Bently Nevada 3500/25 125800-01 Modul I/O Keyphasor (Terminasi Internal)

Deskripsi
3500/25 Enhanced Keyphasor Module adalah modul setengah tinggi, dua saluran yang digunakan untuk memberikan sinyal Keyphasor ke modul monitor di rak 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerSistem Perlindungan Mesin 3500 dapat menerima hingga empat sinyal Keyphasor untuk konfigurasi normal dan hingga delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Sinyal keyphasor adalah pulsa sekali per putaran atau beberapa peristiwa per putaran dari poros berputar atau gigi yang digunakan untuk memberikan pengukuran waktu yang tepat.Hal ini memungkinkan 3500 modul monitor dan peralatan diagnostik eksternal untuk mengukur kecepatan rotasi poros dan parameter vektor seperti amplitudo getaran 1X dan fase.
Enhanced Keyphasor Module adalah modul sistem 3500 yang ditingkatkan.Ini menawarkan kemampuan pemrosesan sinyal Keyphasor yang diperluas dibandingkan dengan desain sebelumnya sambil mempertahankan kompatibilitas ke bawah yang lengkap dalam hal bentukModul Keyphasor, PWA 125792-01, sepenuhnya digantikan oleh modul 149369-01 yang diperbarui.

Ketika input sistem Keyphasor diperlukan untuk aplikasi Triple Modular Redundant (TMR), sistem 3500 harus menggunakan dua modul Keyphasor.modul bekerja secara paralel untuk menyediakan kedua sinyal utama dan sekunder Keyphasor ke modul lain di rakSistem dengan lebih dari empat input Keyphasor dapat menggunakan konfigurasi berpasangan asalkan tidak ada lebih dari empat sinyal input Keyphasor utama.Konfigurasi berpasangan membutuhkan dua posisi pemantauan berturut-turut di posisi atas/bawah atau kedua posisi setengah slotEmpat modul Keyphasor akan menerima empat saluran input utama dan empat cadangan dan menyediakan empat saluran output (satu per modul).Konfigurasi dua dipasangkan dan satu tidak dipasangkan (tiga modul Keyphasor total) juga mungkin. Dalam konfigurasi seperti itu, pengguna dapat mengkonfigurasi satu non-dipasangkan Keyphasor (pesanan baik dua 2-saluran atau satu 1-saluran dan satu 2-saluran pilihan)

Modul I/O Keyphasor Terisolasi dirancang untuk aplikasi di mana sinyal Keyphasor diikat secara paralel ke beberapa perangkat dan membutuhkan isolasi dari sistem lain, seperti sistem kontrol. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Tujuan dari modul I/O ini adalah untuk mengukur kecepatan poros dan bukan fase.tapi ini I / O memperkenalkan pergeseran fase sedikit lebih tinggi dari versi Non-Isolated I / OGambar 1 menunjukkan jumlah pergeseran fase yang akan ditambahkan oleh modul I/O terisolasi pada kecepatan mesin yang berbeda.

Fitur produk yang ditingkatkan termasuk generasi sinyal peristiwa sekali per giliran dari input multi-acara per giliran, firmware yang dapat ditingkatkan di lapangan, dan pelaporan data manajemen aset.
