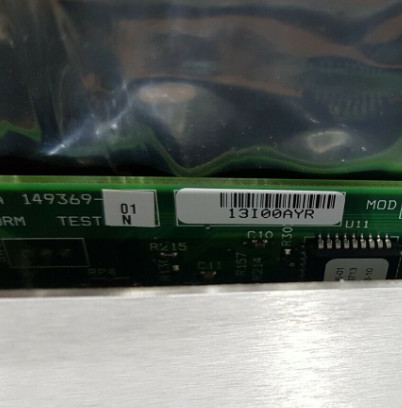

Produk:Modul Keyphasor yang Ditingkatkan Bently Nevada 3500/25-01-01-00 149369-01

Deskripsi
Modul Keyphasor yang Ditingkatkan 3500/25 adalah modul dua-saluran setengah tinggi yang digunakan untuk menyediakan sinyal Keyphasor ke modul monitor dalam rak 3500. Modul menerima sinyal input dari probe kedekatan atau pickup magnetik dan mengubah sinyal menjadi sinyal Keyphasor digital yang menunjukkan ketika tanda Keyphasor pada poros bertepatan dengan transduser Keyphasor. Sistem Perlindungan Mesin 3500 dapat menerima hingga empat sinyal Keyphasor untuk konfigurasi normal dan hingga delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Catatan: Sinyal Keyphasor adalah pulsa sekali per putaran atau beberapa kejadian per putaran dari poros atau roda gigi yang berputar yang digunakan untuk memberikan pengukuran waktu yang tepat. Hal ini memungkinkan modul monitor 3500 dan peralatan diagnostik eksternal untuk mengukur kecepatan putar poros dan parameter vektor seperti amplitudo dan fase getaran 1X.

Modul Keyphasor yang Ditingkatkan adalah modul sistem 3500 yang ditingkatkan. Ia menawarkan kemampuan pemrosesan sinyal Keyphasor yang diperluas dibandingkan desain sebelumnya sambil mempertahankan kompatibilitas ke bawah yang lengkap dalam hal bentuk, kesesuaian, dan fungsi dengan modul Keyphasor yang ada untuk digunakan dalam sistem lama. Modul Keyphasor, PWA 125792-01, sepenuhnya digantikan oleh modul 149369-01 yang lebih baru.
Ketika input Keyphasor sistem diperlukan untuk aplikasi Triple Modular Redundant (TMR), sistem 3500 harus menggunakan dua modul Keyphasor. Dalam konfigurasi ini, modul bekerja secara paralel untuk menyediakan sinyal Keyphasor primer dan sekunder ke modul lain di rak. Sistem dengan lebih dari empat input Keyphasor dapat menggunakan konfigurasi berpasangan asalkan tidak ada lebih dari empat sinyal input Keyphasor primer. Konfigurasi berpasangan memerlukan dua posisi pemantauan berturut-turut di posisi setengah slot atas/bawah atau keduanya. Empat modul Keyphasor akan menerima empat

saluran input primer dan empat cadangan dan menyediakan empat saluran output (satu per modul). Konfigurasi dua berpasangan dan satu tidak berpasangan (total tiga modul Keyphasor) juga memungkinkan. Dalam konfigurasi seperti itu, pengguna dapat mengkonfigurasi satu Keyphasor yang tidak berpasangan (memesan opsi dua 2-saluran atau satu 1-saluran dan satu 2-saluran)
Modul I/O Keyphasor Terisolasi dirancang untuk aplikasi di mana sinyal Keyphasor dihubungkan secara paralel ke beberapa perangkat dan memerlukan isolasi dari sistem lain, seperti sistem kontrol. Modul I/O Terisolasi dibuat khusus untuk aplikasi Pickup Magnetik tetapi kompatibel dengan dan akan memberikan isolasi untuk aplikasi Proximitor* selama catu daya eksternal disediakan. Perhatikan bahwa tujuan dari modul I/O ini terutama untuk mengukur kecepatan poros dan bukan fase. Modul dapat memberikan pengukuran fase, tetapi I/O ini memperkenalkan pergeseran fase yang sedikit lebih tinggi daripada versi I/O Non-Terisolasi. Gambar 1 menunjukkan jumlah pergeseran fase yang akan ditambahkan oleh modul I/O Terisolasi pada kecepatan mesin yang berbeda.

Fitur produk yang ditingkatkan termasuk generasi sinyal kejadian sekali per putaran dari input beberapa kejadian per putaran, firmware yang dapat diupgrade di lapangan, dan pelaporan data manajemen aset.

Deskripsi Produk

Modul Keyphasor yang Ditingkatkan
3500/25-AXX-BXX-CXX
A: Jumlah saluran

0 1 Kartu Keyphasor 2-saluran setengah tinggi tunggal (pesan untuk 2-saluran)
0 2 Dua kartu Keyphasor 2-saluran setengah tinggi (pesan untuk 4-Saluran)
B: Jenis Modul I/O

0 1 Modul I/O dengan Terminasi Internal
0 2 Modul I/O dengan Terminasi Eksternal
0 3 I/O Penghalang Internal dengan Terminasi Internal
0 4 Modul I/O Terisolasi dengan Terminasi Internal
0 5 Modul I/O Terisolasi dengan Terminasi Eksternal
C: Opsi Persetujuan Agensi

0 0 Tidak diperlukan
0 1 CSA/NRTL/C (Kelas 1, Div 2)
0 2 ATEX/CSA (Kelas 1 Zona 2)
Suku Cadang

Modul Keyphasor yang Ditingkatkan 149369-01
Catatan: Modul ini dapat dipesan sebagai pengganti langsung untuk Modul Keyphasor 125792-01.
Modul I/O Keyphasor 125800-01 (Terminasi Internal)
Modul I/O Keyphasor 126648-01 (Terminasi Eksternal)
Modul I/O Keyphasor Terisolasi 125800-02 (Terminasi Internal)
Modul I/O Keyphasor Terisolasi 126648-02 (Terminasi Eksternal)
Modul I/O Keyphasor 135473-01 (Penghalang Internal dan Terminasi Internal.)
