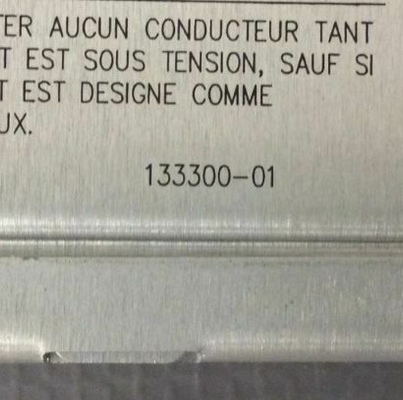

Produk:Bently Nevada 3500/15-04-04-00 133300-01 Low Voltage DC Power Input Module (PIM)

Deskripsi

Deskripsi
Sumber Daya 3500/15 AC dan DC adalah modul setengah tinggi dan harus dipasang di slot yang ditunjuk di sisi kiri rak.Rak 3500 dapat berisi satu atau dua catu daya dengan kombinasi AC dan DC- Salah satu pasokan dapat daya rak penuh.

Ketika dua catu daya dipasang di rak, yang di slot bawah bertindak sebagai catu daya utama, dan yang lain di slot atas bertindak sebagai catu daya cadangan.pasokan kedua adalah cadangan untuk yang utama.

Menghapus atau memasukkan salah satu modul catu daya tidak mengganggu operasi rak selama catu daya kedua dipasang.3500/15 AC dan DC Power Supplies menerima berbagai input
tegangan dan mengubahnya menjadi tegangan yang dapat diterima untuk digunakan oleh modul 3500 lainnya. Sumber daya berikut tersedia dengan Sistem Perlindungan Mesin Seri 3500:

l Daya AC universal
l Pasokan Daya DC Tegangan Tinggi
L Pasokan Daya DC Tegangan Rendah
Universal AC power supply dan PIM (Power Input Module) tidak kompatibel dengan Legacy 3500 AC power supply, High Voltage AC PIM dan Low Voltage AC PIM.

Sumber daya DC Tegangan Tinggi dan Tegangan Rendah dan PIM (Power Input Module) TIDAK kompatibel dengan Sumber Daya DC Tegangan Tinggi dan Tegangan Rendah Legacy 3500 dan PIM.

Informasi Pemesanan
Untuk daftar rinci persetujuan khusus negara dan produk, lihat Panduan Referensi Cepat Persetujuan (108M1756) yang tersedia di Bently.com.

3500/15 Modul Pasokan Listrik
3500/15 - - AA- BB- CC

A: Jenis catu daya (slot atas)
0 1 AC Tegangan Rendah (85-132Vac rms)
0 2 AC Tegangan Tinggi (175 sampai 264Vac rms)
0 3 Tegangan tinggi DC (88 sampai 140Vdc)
0 4 Tegangan rendah DC (20-30Vdc)

B: Jenis catu daya (slot bawah)
0 0 Tidak ada pasokan (digunakan ketika hanya satu pasokan diperlukan)
0 1 AC Tegangan Rendah (85 sampai 132 VAC rms)
0 2 AC Tegangan Tinggi (175 sampai 264 VAC rms)
0 3 Tegangan tinggi DC (88 sampai 140 Vdc)
0 4 Tegangan rendah DC (20 sampai 30 Vdc)

C: Pilihan persetujuan agen
0 0 Tidak ada
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Kelas 1, Zona 2)

Pengecoran
127610-01
Modul Pasokan Listrik ac
125840-01
Modul Masuk Daya AC Tegangan Tinggi (PIM)
125840-02
Low Voltage AC Power Input Module (PIM)
129486-01
Modul Pasokan Daya DC Tegangan Tinggi
129478-01
High Voltage DC Power Input Module (PIM)
133292-01
Modul Pasokan Daya DC Tegangan Rendah

133300-01

Low Voltage DC Power Input Module (PIM)
