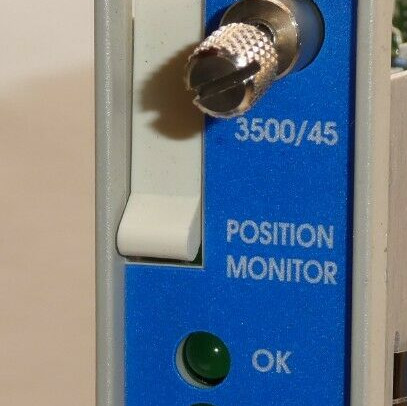

Produk:Bently Nevada 3500/45-01-00 176449-04 Monitor Posisi

Deskripsi
Monitor Posisi 3500/45 adalah instrumen 4-saluran yang menerima input dari transduser kedekatan, Transduser Posisi Putar (RPT), Transformer Diferensial Variabel Linier DC (DC LVDT), Transformer Diferensial Variabel Linier AC (AC LVDT), dan potensiometer putar. Monitor memproses input dan membandingkan sinyal yang diproses dengan alarm yang dapat diprogram pengguna.
Jenis pengukuran dan input transduser menentukan modul I/O mana yang diperlukan. Lihat Jenis Transduser untuk Pengukuran Posisi pada halaman 10., Lihat Gambar dan Grafik pada halaman 12., dan Lihat Modul I/O untuk AC LVDT dan Potentiometer Putar pada halaman 14.

Anda dapat memprogram setiap saluran menggunakan Perangkat Lunak Konfigurasi Rak 3500 untuk melakukan fungsi-fungsi berikut:
Posisi Aksial (dorong)
Ekspansi Diferensial
Ekspansi Diferensial Ramp Tunggal Standar
Ekspansi Diferensial Ramp Tunggal Non-standar
Ekspansi Diferensial Ramp Ganda
Ekspansi Diferensial Komplementer
Ekspansi Casing
Posisi Katup

Saluran monitor diprogram berpasangan dan dapat melakukan hingga dua fungsi ini sekaligus. Misalnya, Saluran 1 dan 2 dapat melakukan satu fungsi sementara saluran 3 dan 4 dapat melakukan fungsi yang sama atau berbeda.

Tujuan utama dari Monitor Posisi 3500/45 adalah untuk menyediakan hal-hal berikut:
Perlindungan mesin dengan terus-menerus membandingkan parameter yang dipantau dengan setelan alarm yang dikonfigurasi untuk menggerakkan alarm

Informasi mesin penting untuk personel operasi dan pemeliharaan

Setiap saluran, tergantung pada konfigurasi, biasanya memproses sinyal inputnya untuk menghasilkan berbagai parameter yang disebut variabel terukur. Anda dapat menetapkan setelan peringatan untuk setiap variabel terukur aktif dan setelan bahaya untuk dua variabel terukur aktif.

Informasi Pemesanan
Untuk daftar terperinci persetujuan khusus negara dan produk, lihat Panduan Referensi Cepat Persetujuan (108M1756) yang tersedia dari Bently.com.
Monitor Posisi3500/45-AA-BB

A: Jenis Modul I/O
01 Modul I/O Posisi dengan Terminasi Internal (Proximitor, RPT, DC LVDT)
02 Modul I/O Posisi dengan Terminasi Eksternal (Proximitor, RPT, DC LVDT)
03 Modul I/O Posisi TMR Diskrit dengan Terminasi Eksternal (Proximitor atau DC LVDT)
04 Modul I/O Posisi TMR Berbasis Bus dengan Terminasi Eksternal (Proximitor)
05 Modul I/O Posisi AC LVDT dengan Terminasi Internal
06 Modul I/O Posisi AC LVDT dengan Terminasi Eksternal
07 Modul I/O Posisi Potensiometer Putar dengan Terminasi Internal
08 Modul I/O Posisi Potensiometer Putar dengan Terminasi Eksternal

B: Persetujuan Badan
00 Tidak ada
01 CSA / NRTL / C (Kelas 1, Divisi 2)
02 ATEX / IECEx / CSA (Kelas 1, Zona 2)

Anda harus memesan blok terminasi eksternal dan kabel secara terpisah untuk setiap modul I/O dengan terminasi eksternal.

Saat menggunakan Monitor Posisi 3500/45 dalam aplikasi TMR, pengukuran posisi katup tidak tersedia, dan pengukuran ekspansi casing hanya didukung untuk TMR Diskrit.

Suku Cadang
176449-04 Monitor Posisi 3500/45
135137-01 Modul I/O Posisi dengan Terminasi Internal untuk digunakan dengan Proximitor, RPT atau DC LVDT
135145-01 Modul I/O Posisi dengan Terminasi Eksternal untuk digunakan dengan Proximitor, RPT atau DC LVDT
139554-01 Modul I/O Posisi AC LVDT dengan Terminasi Internal untuk digunakan dengan AC LVDT
