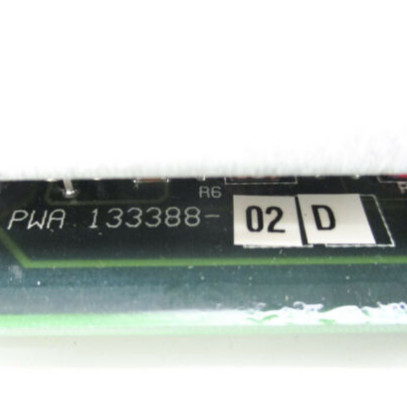

Produk:Bently Nevada 3500/50M 288062-02 Modul Tachometer

Deskripsi
Modul Tachometer 3500/50 adalah modul 2-saluran yang menerima input dari probe kedekatan atau pickup magnetik (kecuali seperti yang disebutkan) untuk menentukan kecepatan rotasi poros, akselerasi rotor,atau arah rotor, membandingkan pengukuran ini dengan setpoint alarm yang dapat diprogram oleh pengguna, dan menghasilkan
Alarm ketika titik pengaturan ini dilanggar. Modul 3500/50 Tachometer diprogram menggunakan 3500 Rack Configuration Software dan dapat dikonfigurasi dengan empat opsi yang berbeda:

1Pemantauan Kecepatan, Setpoint Alarming, dan Speed Band Alarming.
2. Pemantauan Kecepatan, Setpoint Alarming, dan Zero Speed Notification.
3Pemantauan Kecepatan, Setpoint Alarming, dan Rotor Acceleration Alarming.
4. Pemantauan Kecepatan, Setpoint Alarming, dan Notifikasi Rotasi Reverse.

3500/50 dapat dikonfigurasi untuk memasok sinyal Keyphasor® yang dikondisikan ke belakang rak 3500 untuk digunakan oleh monitor lain,sehingga menghilangkan kebutuhan untuk modul Keyphasor terpisah di rak3500/50 juga memiliki fitur pegangan puncak yang menyimpan kecepatan tertinggi, kecepatan terbalik tertinggi, atau jumlah rotasi terbalik (tergantung pada jenis saluran yang dipilih) yang telah dicapai mesin.Nilai puncak ini dapat disetel ulang oleh pengguna.

Catatan aplikasi
Bently Nevada Modul Tachometer tidak dirancang untuk digunakan secara independen sebagai, atau sebagai komponen
dari, kontrol kecepatan atau sistem perlindungan kecepatan.Bently Nevada Tachometer Module tidak memberikan redundansi perlindungan atau kecepatan respons yang diperlukan untuk operasi yang dapat diandalkan sebagai kontrol kecepatan atau sistem perlindungan overspeedJika disediakan, output proporsional analog hanya cocok untuk tujuan logging data, pencatatan grafik, atau tampilan.titik pengaturan peringatan kecepatan hanya cocok untuk tujuan pengumuman.

Magnetic pickups tidak dapat digunakan untuk opsi putaran terbalik karena transduser ini tidak
memberikan tepi yang bersih untuk sirkuit deteksi pada kecepatan rendah.
Pembawa magnet tidak dianjurkan untuk opsi kecepatan nol karena transduser ini tidak memberikan tepi yang bersih untuk sirkuit deteksi selama kecepatan rendah.

Kegagalan untuk memperhitungkan hal-hal di atas merupakan penyalahgunaan produk dan dapat mengakibatkan:
Catatan: Baris produk Bently Nevada memang memasok Sistem Perlindungan Kecepatan Terlalu untuk Sistem 3500.Lihat Spesifikasi dan Informasi Pemesanan nomor bagian 141539-01.

Informasi Pemesanan
Modul Tachometer
3500/50-AXX-BXX-CXX

A: Jenis modul I/O
0 1 Modul I/O dengan terminasi internal
0 2 Modul I/O dengan terminal eksternal
0 3 Modul I/O TMR dengan terminasi eksternal
0 4 Modul I/O dengan penghalang internal dan terminasi internal.

B: Pilihan persetujuan agen
0 0 Tidak ada
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Kelas 1, Zona 2)

C: Penggunaan monitor
0 1 Pengukuran kecepatan
0 2 Rotasi terbalik

Catatan: Opsi persetujuan agen B 02 hanya tersedia dengan opsi pemesanan A 04.

Pengecoran

288062-02 3500/50M Modul Tachometer

133388-02 3500/50 Modul Tachometer
133442-01 Modul I/O dengan terminasi internal
136703-01 Modul I/O penghalang internal diskrit dengan terminasi internal
133434-01 Modul I/O dengan terminal eksternal
133450-01 Modul I/O TMR dengan terminal eksternal
