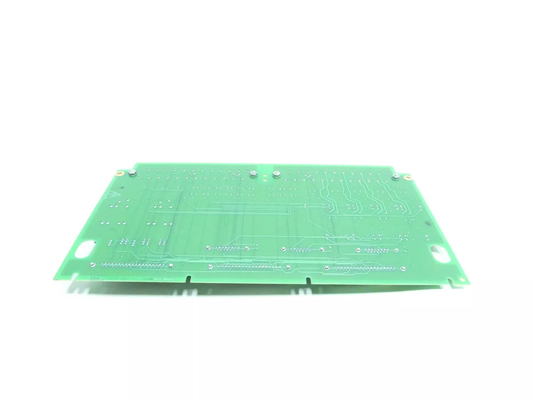

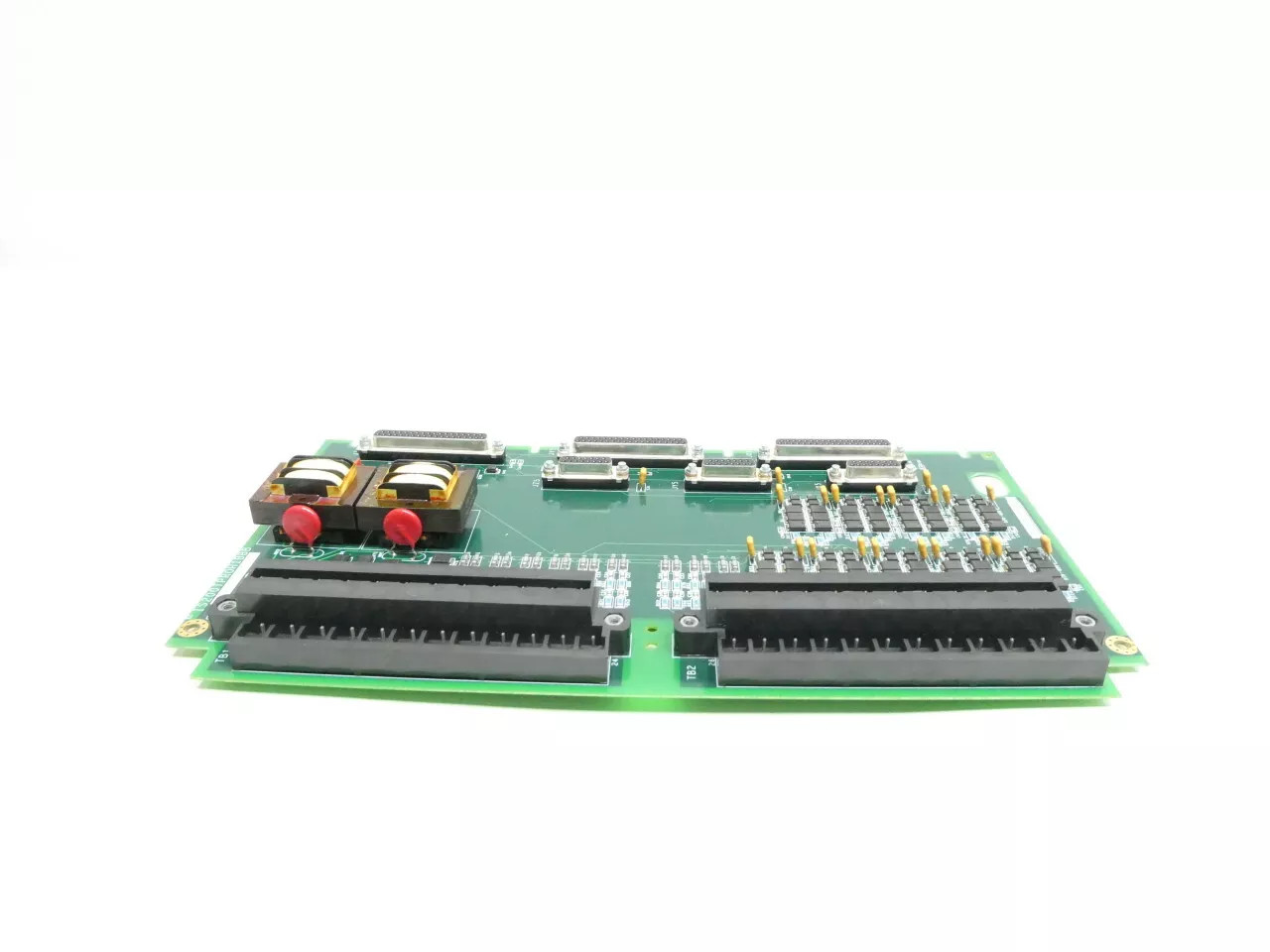

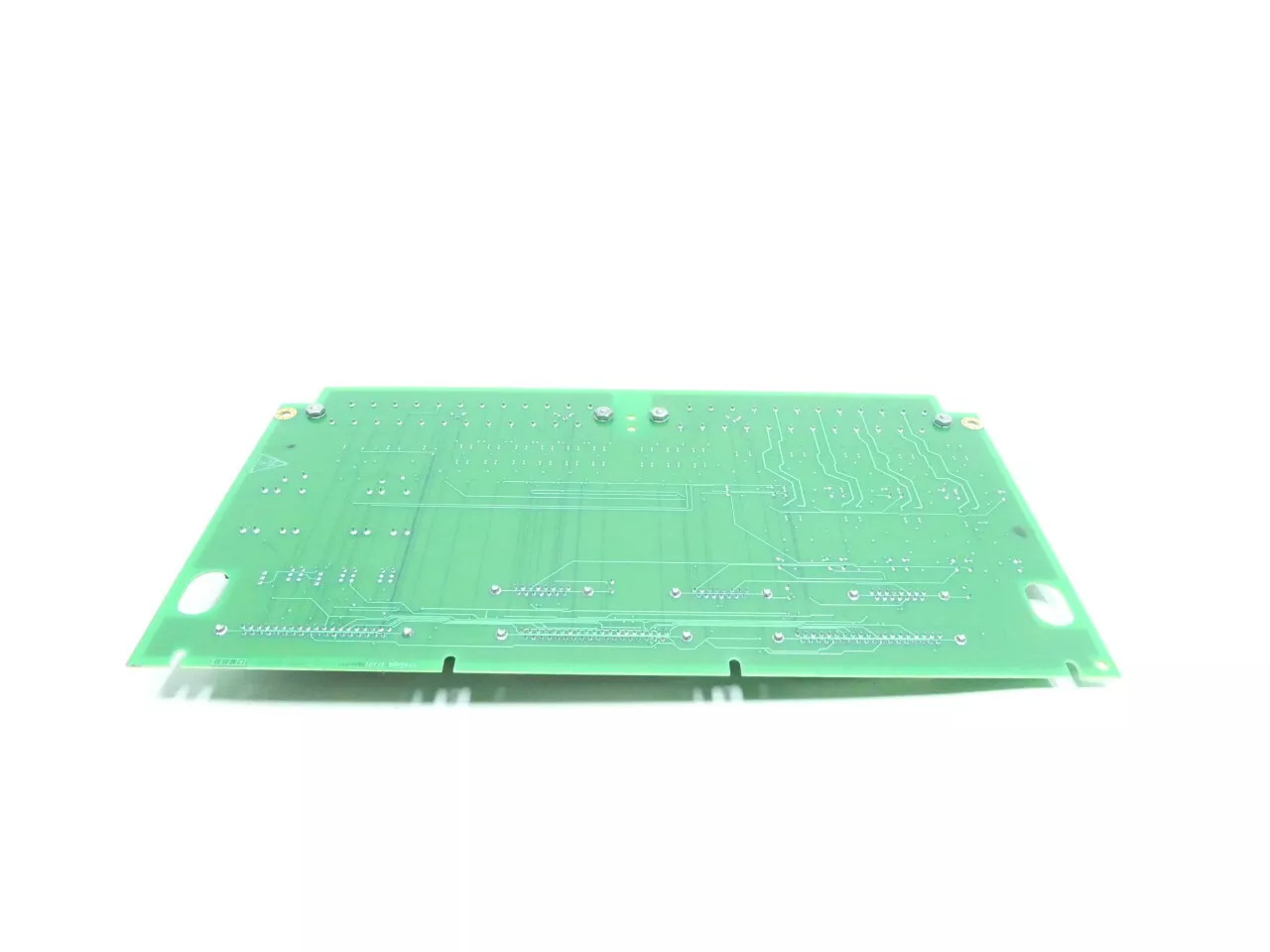

Produk:GE IS200TPROH1CAA Papan Perlindungan Turbin Mark VIe

Deskripsi:

IS200TPROH1CAA adalah Turbine Protection Board yang dikembangkan oleh GE. Ini adalah bagian dari sistem kontrol Mark VIe, di mana sistem TPRO dan VPRO merupakan bagian integral dari arsitektur kontrol turbin,memainkan peran penting dalam memastikan keselamatan operasiBagian ini menguraikan fungsi dan tanggung jawab mereka dalam sistem. papan beroperasi secara independen untuk menyediakan sinyal penting untuk darurat overspeed dan perlindungan sinkronisasi.

Fitur:
- Ringkasan Sistem VPRO: Terdiri dari tiga papan redundant, VPRO berfungsi sebagai mekanisme kontrol utama untuk fungsi perjalanan darurat.Ini mengkoordinasikan operasi trip solenoid melalui terminal TRExBagian ini memperkenalkan fungsi dan konfigurasi sistem VPRO.
- Konfigurasi Sistem Perlindungan: Sistem perlindungan, yang terdiri dari tiga papan redundan, beroperasi secara otonom dalam modul yang terpisah dari sistem kontrol turbin.Subbagian ini menggambarkan pengaturan dan interkoneksi papan dengan trip solenoid melalui terminal TREx, menekankan redundansi dan keandalan.
- Peran Terminal TREx: Terminal TREx, termasuk TREG, TREL, dan TRES, memfasilitasi kontrol trip solenoid dalam sistem perlindungan.Subbagian ini menjelaskan fungsi dan koneksi terminal TREx, menyoroti peran mereka dalam memastikan keamanan dan integritas operasi turbin.
- Fungsi Perjalanan Darurat VPRO: Ini mengambil peran penting dalam menyediakan fungsi perjalanan darurat, memastikan respon cepat dalam situasi darurat.Subbagian ini merinci operasi VPRO dalam mengkoordinasikan trip solenoid dan mengimplementasikan perlindungan darurat atas kecepatan dan menghentikan fungsi.
- Kontrol Trip Solenoid: Sampai tiga trip solenoid dapat dihubungkan antara terminal TREx dan TRPx.menekankan peran terminal TREx dan TRPx dalam menyediakan tegangan yang diperlukan untuk operasi mereka.
- Mekanisme Pemungutan Suara dan Kontrol Relay: VPRO mengontrol operasi trip solenoid melalui mekanisme pemungutan suara yang canggih, menggunakan 12 relay pada papan TREG.Subbagian ini menjelaskan proses pemungutan suara dan kontrol relay, memastikan redundansi dan keandalan dalam fungsi perjalanan darurat.
- Kemungkinan ekspansi: Sistem memungkinkan ekspansi dengan integrasi papan TREG kedua, yang dapat didorong dari VPRO melalui J4.Subbagian ini mengeksplorasi potensi untuk perluasan sistem dan integrasi komponen tambahan untuk meningkatkan fungsionalitas dan redundansi.
Pemasangan:
- Pengkabelan Transformator Potensial Generator dan Bus, Input Analog, dan Thermocouple: Mulai dengan kabel generator dan bus transformator potensial, input analog,dan termokopel ke blok terminal pertama pada papan TPROLangkah ini sangat penting untuk mengintegrasikan sensor dan input penting ke dalam sistem, memungkinkan pemantauan dan kontrol yang akurat dari parameter generator dan bus.
- Sambungan magnetic speed pickups: Selanjutnya, menghubungkan magnetic speed pickups ke blok terminal kedua pada papan TPRO.Pemindai ini memainkan peran penting dalam mengukur kecepatan mesin berputar, memberikan umpan balik penting untuk tujuan pemantauan dan kontrol.
- Konfigurasi Masukan Analog: Sesuaikan jumper JP1A dan JP1B untuk mengkonfigurasi masukan analog sesuai dengan persyaratan sistem.Jumper ini memungkinkan untuk memilih baik 4-20 mA atau input tegangan pada yang pertama dari tiga input analog, memberikan fleksibilitas dalam integrasi sensor dan pemrosesan sinyal.
- Verifikasi dan pengujian: Setelah kabel dan konfigurasi selesai, melakukan verifikasi menyeluruh dan pengujian sistem TPRO.dan fungsi sensor dan inputLangkah ini memastikan bahwa sistem beroperasi sesuai dengan tujuan dan memenuhi persyaratan kinerja.
- Integrasi dengan Sistem Kontrol: Mengintegrasikan sistem TPRO dengan keseluruhan arsitektur kontrol, memastikan komunikasi yang mulus dan interoperabilitas dengan komponen sistem lainnya.Ini mungkin melibatkan koneksi ke panel kontrol, sistem pengumpulan data, atau SCADA.
- Komisioning dan Kalibrasi: Komisioning sistem TPRO dengan mengkalibrasi sensor, menetapkan parameter operasi, dan mengkonfigurasi ambang alarm.Melakukan pengujian ketat di bawah berbagai kondisi operasi untuk memvalidasi kinerja dan keandalan sistem.
Operasi:
- Penyediaan Sinyal Kecepatan: Berfungsi penting untuk memasok sinyal kecepatan ke sistem VPRO untuk perlindungan overspeed darurat (EOS) turbin.Sinyal ini sangat penting untuk mendeteksi dan menanggapi kondisi kecepatan yang berpotensi berbahaya, memastikan keamanan operasi turbin.
- Penyediaan sinyal generator: Selain sinyal kecepatan, ia menyediakan sinyal generator untuk perlindungan cek sinkronisasi cadangan.,memastikan bahwa turbin tetap sinkronisasi dengan jaringan atau sumber daya lainnya untuk operasi yang stabil dan efisien.
- Penanganan Input Analog: TPRO dilengkapi dengan tiga input arus analog, melayani berbagai tujuan pemantauan dan perlindungan.Masukan ini digunakan untuk tugas-tugas seperti pemantauan over-suhu knalpot pada turbin gas, memberikan data penting untuk deteksi dini dan pencegahan masalah overheating.
- Pengelolaan Masukan Termokopel: Sistem ini juga menampung sembilan masukan termokopel, terutama didedikasikan untuk perlindungan suhu ekstrim pada turbin gas.Masukan ini memungkinkan pemantauan yang tepat dari tingkat suhu, memungkinkan intervensi segera jika terjadi anomali suhu untuk mencegah potensi kerusakan pada turbin.
- Pengaturan Pasokan Listrik: VPRO memasok daya 28 V DC ke TPRO untuk memberi energi kepada tiga pemancar input analog.memungkinkan pemantauan yang akurat dan dapat diandalkan dari parameter kritis.
- Kolaborasi dengan VPRO: TPRO dan VPRO bekerja sama untuk memastikan perlindungan dan kontrol sistem turbin yang komprehensif.VPRO menyediakan kekuatan penting dan koordinasi fungsi, memastikan integrasi dan operasi sistem perlindungan yang lancar.
