Produk:DS200CPCAG1ABB Papan Pilot Kontaktor GE

Pengantar

SPEEDTRONICTM Mark V Gas Turbine Control System adalah turunan terbaru dari seri SPEEDTRONICTM yang sangat sukses.teknik perlindungan dan sekuensing yang berasal dari akhir tahun 1940-anImplementasi kontrol turbin elektronik, perlindungan dan urutan berasal dari sistem Mark I pada tahun 1968.Sistem Mark V adalah implementasi digital dari teknik otomatisasi turbin yang dipelajari dan disempurnakan dalam lebih dari 40 tahun pengalaman yang sukses, yang lebih dari 80% telah melalui penggunaan teknologi kontrol elektronik.

Sistem Kontrol Turbin Gas SPEEDTRONICTM Mark V menggunakan teknologi canggih saat ini, termasuk pengontrol mikroprosesor 16-bit triple-redundant,redundansi dua dari tiga suara pada kontrol kritis dan parameter perlindungan dan Software-Implemented Fault Tolerance (SIFT). Kontrol kritis dan sensor perlindungan tiga kali berlebihan dan dipilih oleh ketiga prosesor kontrol. sinyal output sistem dipilih pada tingkat kontak untuk solenoid kritis,pada tingkat logika untuk output kontak yang tersisa dan pada tiga katup servo kumparan untuk sinyal kontrol analog, sehingga memaksimalkan perlindungan dan keandalan berjalan. Modul perlindungan independen menyediakan deteksi hardwired tiga kali redundan dan matikan pada overspeed bersama dengan deteksi api.Modul ini juga menyinkronkan generator turbin ke sistem tenaga. Sinkronisasi didukung oleh fungsi cek di tiga prosesor kontrol.

Sistem Kontrol Mark V dirancang untuk memenuhi semua persyaratan kontrol turbin gas. Ini termasuk kontrol cairan, gas atau kedua bahan bakar sesuai dengan persyaratan kecepatan,kontrol beban dalam kondisi beban parsial, kontrol suhu di bawah kondisi kapasitas maksimum atau selama kondisi startup.Papan panduan masuk dan suntikan air atau uap dikontrol untuk memenuhi emisi dan persyaratan operasiJika kontrol emisi menggunakan teknik Dry Low NOx, tahap bahan bakar dan mode pembakaran dikendalikan oleh sistem Mark V, yang juga memantau proses.Urutan alat bantu untuk memungkinkan memulai sepenuhnya otomatis, shutdown dan cooldown juga ditangani oleh Mark V Control System.Perlindungan turbin terhadap situasi operasi yang merugikan dan pengumuman kondisi abnormal dimasukkan ke dalam sistem dasar.

Antarmuka operator terdiri dari monitor grafis warna dan keyboard untuk memberikan umpan balik mengenai kondisi operasi saat ini.Perintah input dari operator dimasukkan menggunakan perangkat penentuan posisi kursor. urutan lengan / execut digunakan untuk mencegah operasi turbin yang tidak disengaja. komunikasi antara antarmuka operator dan kontrol turbin adalah melalui Common Data Processor, atau, ke tiga prosesor kontrol yang disebut,dan. Antarmuka operator juga menangani
fungsi komunikasi dengan perangkat jarak jauh dan eksternal. pengaturan opsional, menggunakan antarmuka operator redundan,tersedia untuk aplikasi-aplikasi di mana integritas tautan data eksternal dianggap penting untuk operasi pabrik yang berkelanjutanTeknologi SIFT melindungi dari kegagalan modul dan penyebaran kesalahan data.memungkinkan operasi turbin gas yang berkelanjutan dalam kasus yang tidak mungkin dari kegagalan antarmuka operator utama ataumodul.

Diagnosa terintegrasi untuk tujuan pemecahan masalah adalah luas dan mencakup¢ latar belakang dan rutinitas diagnostik manual yang dapat mengidentifikasi kesalahan panel kontrol dan sensorGangguan ini diidentifikasi sampai ke tingkat papan untuk panel dan tingkat sirkuit untuk komponen sensor atau aktuator.Kemampuan untuk penggantian on-line papan dibangun ke dalam desain panel dan adalah
tersedia untuk sensor turbin di mana akses fisik dan isolasi sistem dapat dilakukan.
titik, parameter penyesuaian dan konstanta kontrol diatur selama operasi menggunakan keamanan
sistem kata sandi untuk mencegah akses yang tidak sah.

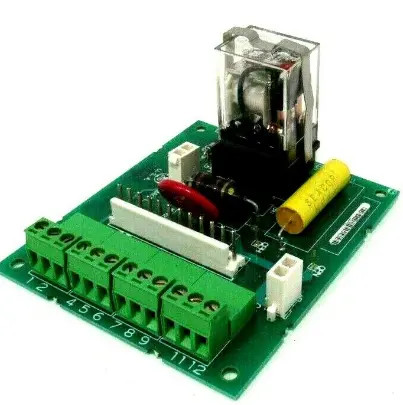

DS200CPCAG1ABB adalah General Electric Contactor Pilot Board yang memiliki satu konektor 12-pin, dan dua konektor 2-pin.Ini juga dilengkapi dengan empat blok terminal untuk menghubungkan maksimum dua belas kabel sinyal dan dirancang dengan 24VDC 15A soket power relay.

Produk yang direkomendasikan:

Kami memiliki persediaan komponen sistem kontrol yang besar, kami juga membuat banyak perangkat keras baru dan suku cadang yang dihentikan untuk membantu mendukung sistem kontrol Anda yang ada.

Kami memiliki staf berpengalaman, pengujian ekstensif, semua suku cadang yang kami jual memiliki garansi satu tahun, dan mereka telah menjalani pengujian dan sertifikasi yang ketat!

Anda mungkin menemukan Anda membutuhkan suku cadang dalam data kami, kami menyambut Anda memberikan saran berharga kepada kami dengan produk kami kapan saja!

Produk Gambar:
