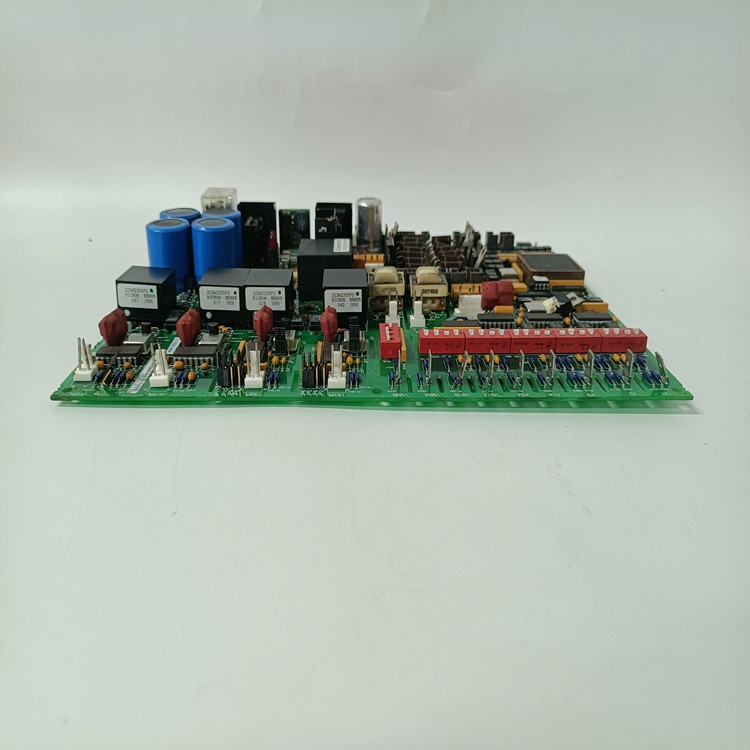

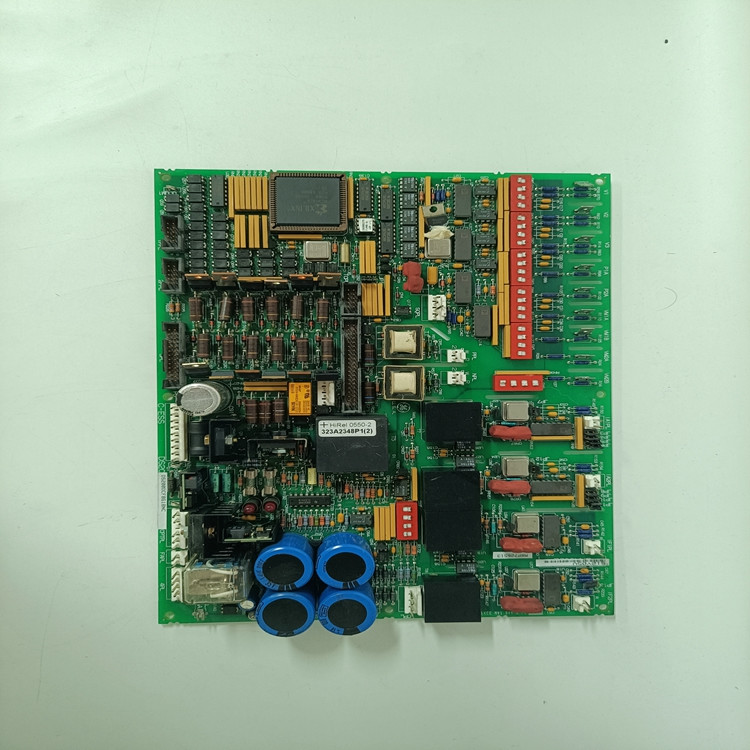

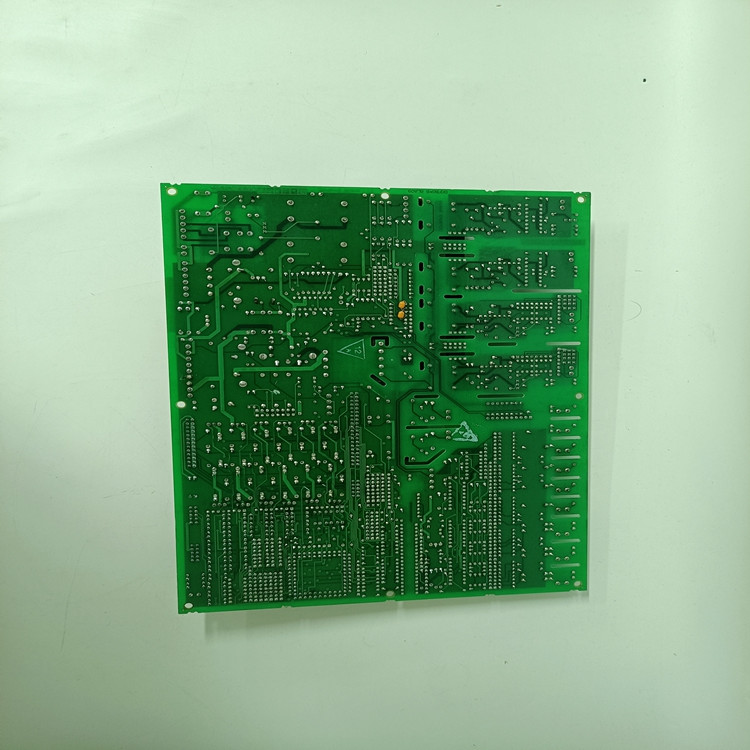

Produk: Papan Kontrol/Komunikasi LAN Drive GE DS200LDCCH1AGA

Deskripsi

General Electric mengembangkan kartu DS200LDCCH1AGA untuk beroperasi sebagai papan kontrol drive dan komunikasi jaringan area lokal (LAN). Kartu ini ditempatkan di seri Mark V dari papan drive pengganti yang kompatibel dengan drive dan eksitasi merek GE DIRECTO-MATIC 2000. Saat dipasang di drive, papan menyediakan serangkaian fungsi kontrol drive dan I/O untuk drive.

Kartu komunikasi DS200LDCCH1AGA menampung empat mikroprosesor di dalamnya. Prosesor kontrol LAN (LCP) tersedia untuk menerima lima jenis bus yang berbeda yang diumpankan ke drive. Prosesor kontrol drive (DCP) juga tersedia untuk memproses konversi I/O analog dan digital.

DCP juga mampu mengontrol dan mengkonversi perangkat I/O periferal seperti encoder dan timer. Prosesor kontrol motor (MCP) disediakan untuk memproses I/O digital yang dikirim ke drive. Jika perhitungan memerlukan daya pemrosesan tambahan yang tidak dapat disediakan oleh DCP, prosesor co-motor (CMP) akan menyediakan daya tambahan yang dibutuhkan untuk menyelesaikan fungsi-fungsi ini. Papan dilengkapi dengan keyboard alfanumerik yang digunakan untuk pemrograman sistem dan tujuan diagnostik.

DS200LDCCH1AGA adalah papan sirkuit komunikasi LAN yang dikembangkan oleh General Electric. Ini digunakan dalam lini produk GE EX2000 Excitation dan DC2000 dan merupakan papan sirkuit 7 lapis canggih yang pada dasarnya adalah otak dari EX2000 dan DC2000. Fungsi utama yang disediakan oleh papan termasuk antarmuka operator, komunikasi LAN, pemrosesan drive dan motor, dan reset drive.

Ini mencakup beberapa fitur onboard termasuk komunikasi LAN (jaringan area lokal) yang dikontrol mikroprosesor, pemrosesan drive dan motor yang dikontrol, antarmuka operator, dan reset drive lengkap. Ada empat mikroprosesor di papan, yang memberinya cakupan I/O dan kontrol drive yang luas. Prosesor kontrol drive terletak di papan sebagai posisi U1 dan menyediakan periferal I/O terintegrasi, menawarkan kemampuan seperti timer dan dekoder. Yang kedua adalah prosesor kontrol motor yang dikenal di papan sebagai U21. Sirkuit kontrol motor dan komunikasi I/O (analog dan digital) tersedia dengan prosesor ini. U35 adalah lokasi prosesor co-motor. Hanya digunakan ketika pemrosesan tambahan diperlukan, bagian ini bekerja untuk melakukan matematika lanjutan yang tidak dapat dihitung oleh MCP.

Prosesor terakhir yang ditemukan di papan adalah prosesor kontrol LAN di posisi U18. Lima sistem bus (DLAN+, DLAN, Genius, CPL, dan C-bus) diterima oleh prosesor ini. Sistem antarmuka pengguna tersedia dengan keypad alfanumerik terpasang yang memungkinkan pengguna untuk melihat dan menyesuaikan pengaturan dan diagnostik sistem.
