Produk:GE DS215KLDBG1AZZ03A (Papan Tampilan DS200KLDBG1ABC+DS200DSPAG1AAC)

DS215KLDBG1AZZ03A adalah papan sirkuit & firmware dan merupakan bagian dari kontrol turbin gas GE Speedtronic MKV.

DS200KLDBG1ABC adalah komponen GE yang digunakan dalam sistem Mark V Speedtronic. Mark V adalah salah satu sistem Speedtronic terakhir untuk mengontrol turbin gas atau uap. Ini adalah sistem kontrol berbasis mikroprosesor yang fleksibel dengan arsitektur TMR, dirancang dengan diagnostik bawaan dan pemeliharaan online.

DS200KLDBG1ABC tidak lagi dijual oleh GE, tetapi dapat ditemukan melalui AX Control sebagai unit yang direkondisi dan sebagai stok surplus yang dilikuidasi (baru-bekas). Harap dicatat bahwa papan seri DS200 adalah unit yang lebih tua tanpa firmware atau komponen yang diperbarui; jika pembaruan ini diperlukan untuk sistem Anda, silakan tinjau papan serupa dalam seri DS215.

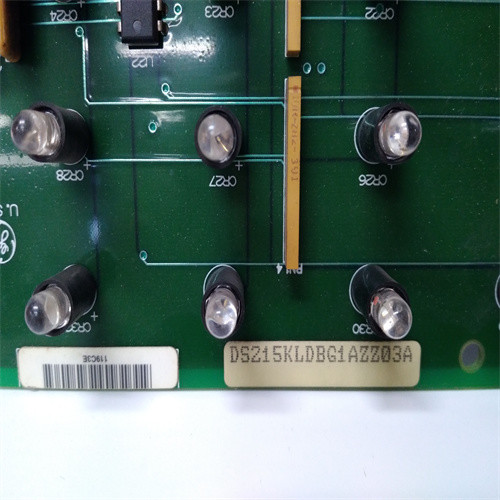

DS200KLDBG1ABC berfungsi sebagai papan tampilan. Ini adalah papan persegi panjang besar dengan hanya beberapa komponen yang berjarak baik. Ini termasuk tiga puluh dua komponen lampu vertikal yang ditempatkan dalam empat baris delapan di kuadran kanan bawah papan. Sirkuit terpadu dan rangkaian jaringan resistor ditempatkan di antara lampu-lampu ini. Lebih banyak sirkuit terpadu dikelompokkan di sudut kiri bawah, termasuk array gerbang yang dapat diprogram di lapangan dan setidaknya satu chip osilasi. Papan memiliki beberapa konektor papan, termasuk dua komponen pin vertikal.

Papan memiliki dua sakelar jumper, kapasitor, dioda, dan resistor. Bagian atas papan diisi oleh tujuh tampilan LED. Tampilan ini dirancang untuk tampilan numerik, menggunakan digit enam belas segmen. Papan ditandai dengan kode seperti C-ESS dan 6BA01. Sudut dan tepi papan dibor untuk memungkinkan pemasangan.

DS200KLDBG1ABC adalah komponen papan yang dibuat oleh GE sebagai bagian dari Mark V. Sistem Mark V Speedtronic dibuat dan didistribusikan oleh GE untuk pengelolaan sistem turbin gas atau uap dan terutama digunakan dalam subsistem EX2000. Mereka dapat dibeli di sini di IC Spares sebagai unit baru-bekas yang dilikuidasi atau papan bekas yang direkondisi.

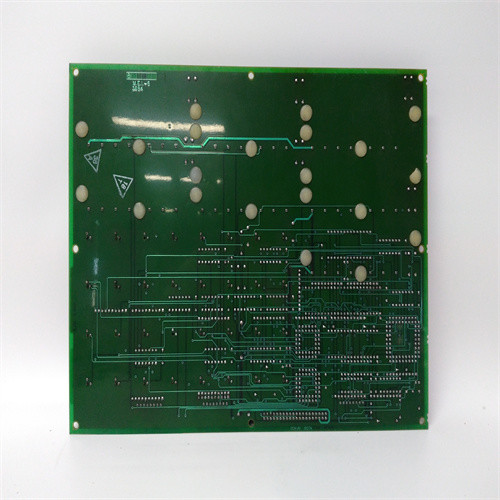

Ini berfungsi sebagai papan tampilan dan berbentuk persegi panjang dengan lubang bor buatan pabrik yang terletak di setiap sudut dan di tengah setiap tepi. Ini memungkinkan pemasangan perangkat keras tertentu seperti sekrup untuk memasang papan di dalam unit atau standoff untuk memasang komponen lain ke permukaan papan. Ini menampilkan tujuh tampilan enam belas segmen LED yang menampilkan informasi numerik. Ini berbaris di papan dalam dua baris tiga dengan tampilan ketujuh terletak di bawah sisi kiri baris kedua. Di bawah tampilan ini, papan dirancang dengan bidang lampu individual yang diselingi dengan sirkuit terpadu dan rangkaian jaringan resistor.

Mayoritas sirkuit terpadu terletak di sudut kiri bawah papan termasuk beberapa FPGA dan chip osilasi. Komponen lain termasuk konektor kabel pin vertikal, sakelar jumper, resistor, kapasitor, dan dioda.
