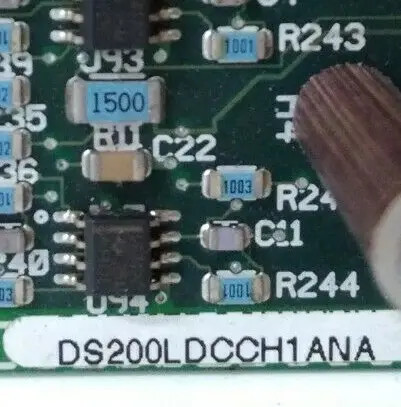

Produk:DS200LDCCH1ANA General Electric Drive Control/LAN Communication Board (Pengendalian Penggerak Listrik Umum)

Deskripsi

GE Drive Control / LAN Communications Board DS200LDCCH1ANA memiliki beberapa mikroprosesor yang menyediakan kontrol untuk fungsi drive, motor, dan I / O.Hal ini juga memberikan kontrol untuk jaringan LANGE Drive Control/LAN Communications Board DS200LDCCH1ANA dipenuhi dengan empat mikroprosesor dan setiap mikroprosesor diberikan fungsi yang terpisah.

Satu mikroprosesor menyediakan pemrosesan kontrol drive. Satu mikroprosesor menyediakan pemrosesan kontrol motor. Satu mikroprosesor menyediakan pemrosesan co-motor.Dan satu mikroprosesor menyediakan pengolahan kontrol LAN.

Jika papan tidak berfungsi dengan baik atau tampaknya memberikan kurang dari kinerja optimal, Anda mungkin ingin melakukan soft reset pada papan.Hard reset adalah ketika listrik terputus dan papan harus dihidupkan kembaliJika memungkinkan, hal ini harus dihindari dan hanya terjadi jika drive bermasalah atau terjadi kondisi trip yang menyebabkan drive mati secara tak terduga.jika kondisi overload terjadi drive akan secara otomatis mati untuk melindungi komponen dan motor.

Pilihan yang lebih baik untuk memulai kembali papan adalah soft reset. Ini adalah ketika daya tetap ada di papan dan digunakan untuk membersihkan kesalahan.Salah satu metode untuk melakukan reset adalah dengan menekan tombol Reset di papanHanya individu yang berkualitas yang harus melakukan ini karena daya hadir dalam drive dan ada risiko kejut listrik atau terbakar.Hal ini membutuhkan servicer untuk mencapai ke kabinet papan dan tekan tombol ResetTekan tombol selama sekitar 5 detik, lalu lepaskan tombolnya.

DS200LDCCH1ANA adalah papan sirkuit komunikasi LAN yang dikembangkan oleh General Electric.Ini digunakan dalam lini produk GE EX2000 Excitation dan DC2000 dan merupakan papan sirkuit 7-lapisan canggih yang pada dasarnya otak dari EX2000 dan DC2000Fungsi utama yang disediakan oleh papan termasuk antarmuka operator, komunikasi LAN, pengolahan drive dan motor dan reset drive.Ini termasuk beberapa fitur onboard termasuk mikroprosesor dikendalikan LAN (jaringan area lokal) komunikasi, pengolahan drive dan motor yang dikendalikan, antarmuka operator dan reset drive lengkap.

Prosesor pengendalian drive terletak di papan sebagai posisi U1 dan menyediakan I / O peripheral terintegrasi, menawarkan kemampuan seperti timer dan decoder.Yang kedua adalah prosesor kontrol motor yang dikenal di papan sebagai U21. sirkuit kontrol motor dan I / O (analog dan digital) komunikasi tersedia dengan prosesor ini. U35 adalah lokasi co-motor prosesor.Hanya digunakan ketika pemrosesan tambahan diperlukan, bagian ini bekerja untuk melakukan matematika lanjutan yang tidak dapat dihitung oleh MCP.

Prosesor terakhir yang ditemukan di papan adalah prosesor kontrol LAN di posisi U18. Lima sistem bus (DLAN +, DLAN, Genius, CPL, dan C-bus) diterima oleh prosesor ini.Sistem antarmuka pengguna tersedia dengan keyboard alfanumerik yang terpasang yang memungkinkan pengguna untuk melihat dan menyesuaikan pengaturan sistem dan diagnostik.
