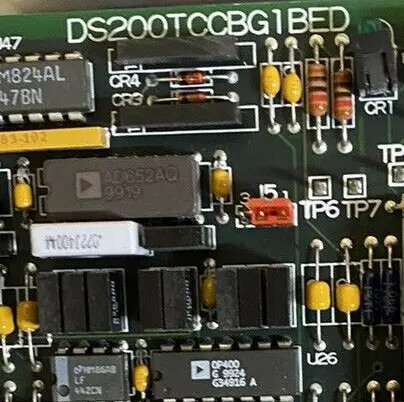

GE I/O TC2000 Analog Board DS200TCCBG1BED memiliki satu mikroprosesor 80196 dan beberapa modul PROM.LED terlihat dari sisi tampilan papan. ID untuk konektor 50-pin adalah JCC dan JDD. Mikroprosesor menggunakan instruksi pemrosesan dan firmware pada modul PROM.Pemrograman lebih lanjut atau pembaruan firmware tidak diperlukan ketika Anda menginstal papan penggantiSemua yang diperlukan adalah untuk memindahkan modul PROM dari papan lama ke soket pada papan pengganti. Dengan cara itu, Anda dapat melanjutkan aktivitas drive dan tahu bahwa pemrosesan akan sama.

Anda juga harus menghubungkan kabel pita ke konektor yang sama pada papan pengganti. ini berlaku untuk kabel pita 50 pin dan juga kabel pita 34 pin.Karena ada 5 konektor 34-pin, ada kemungkinan bahwa Anda mungkin menghubungkan kabel pita ke konektor yang salah. ada juga kemungkinan menghubungkan konektor 50-pin ke konektor yang salah.Semua konektor memiliki ID konektor dan bahkan jika papan pengganti adalah versi yang lebih baru, ID konektor akan sama.

Anda mungkin menemukan bahwa komponen pada papan ganti berada di lokasi yang berbeda dan bahwa komponen terlihat berbeda.kompatibilitas antara versi dipertahankan dan papan pengganti akan memberikan hasil pengolahan yang sama dengan papan cacat. Sambungkan kabel pita ke konektor yang sama pada papan baru dan gunakan ID konektor untuk memetakan papan lama ke papan baru.

General Electric I/O TC2000 Analog Board DS200TCCBG1B memiliki satu mikroprosesor 80196 dan beberapa modul PROM.LED terlihat dari sisi tampilan papan. ID untuk konektor 50 pin adalah JCC dan JDD. Papan juga dipenuhi dengan 3 jumper. Jumper memiliki ID yang dicetak di permukaan papan. ID adalah JP1, JP2, dan JP3.

Ketika papan asli dipasang di drive, installer mengkonfigurasi papan agar paling sesuai dengan persyaratan drive.Jumpers memungkinkan installer untuk mengatur nilai konfigurasi dengan mengubah posisi jumpersPosisi default dari jumpers digunakan dalam kebanyakan kondisi dan tidak memerlukan tindakan lebih lanjut oleh installer.dalam beberapa situasi installer mengubah posisi jumper berdasarkan informasi yang tersedia dalam informasi cetak yang disediakan dengan papan.

Dalam jumper 3 pin, jumper menutupi 2 pin pada suatu waktu. misalnya, jumper mungkin menutupi pin 1 dan 2 atau pin 2 dan 3.Pegang jumper dengan ibu jari dan jari telunjuk Anda dan tarik dari pinKemudian, selaraskan jumper dengan pin baru dan geser ke posisi.Dalam hal ini posisi alternatif digunakan untuk pengujian produk oleh produsen untuk menguji sirkuit atau fungsi tertentu.
