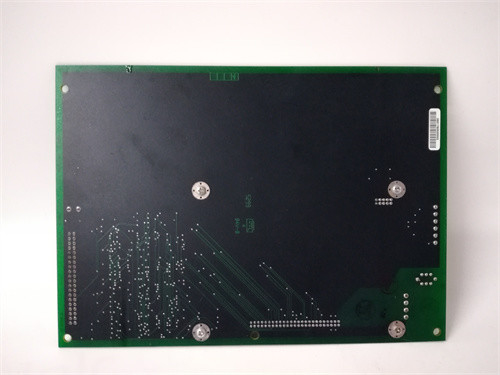

DS200DDTBG1A adalah LCI Auxiliary I/O Terminal Board yang diproduksi dan dirancang oleh General Electric sebagai bagian dari Mark V Series yang digunakan dalam GE Speedtronic Control Systems.Papan DS200DDTB (DDTB) adalah papan terminal tegangan tinggi untuk koneksi sistem sinyal I/O bantuPapan ini terhubung ke DS200ADMA (ADMA) analog-to-digital modul daughterboard yang dipasang pada DS200DSPC (DSPC) digital signal processor control board.Konektor kepadatan tinggi dan kabel pita menghubungkan DDTB ke papan ADMADaya untuk DDTB disediakan oleh papan ADMA.dan isolasi untuk membuat sinyal tingkat sistem lingkungan yang keras dapat diakses oleh prosesor sinyal digital (DSP) papan DSPCKoneksi kabel eksternal dari sinyal tegangan tinggi, kontak I / O, pengukuran arus (melalui perangkat efek Hall tingkat rendah), atau CT arus tinggi dapat dihubungkan ke terminal DDTB.Ada versi G1 dan G2 dari papan DDTB. G2 tidak memiliki beberapa fungsi G1 dan dicatat jika berlaku.

Fitur:

Input AC tegangan tinggi:Ada dua masukan terisolasi untuk koneksi ke sinyal AC tegangan tinggi.dan buffer untuk memberikan sinyal ±5 V dari puncak ke puncak ke input VCO papan ADMA (pada 693 V rms yang diterapkan)Masukan ini memiliki blok terminal sekrup terpisah yang dinilai dan terisolasi untuk transisi puncak 1000 V.

Input sinyal arus tinggi:Ada enam masukan dengan resistor penginderaan arus yang cocok untuk sinyal arus berkelanjutan ± 5 ampere (disarankan untuk masukan CT).Ini dipompa secara diferensial dan dapat mentolerir ± 12 V dari tegangan mode umumSetiap input disaring dan diskalakan. Input ini memiliki blok terminal jenis sekrup dan dilindungi dari lonjakan tegangan.

Input sinyal arus rendah:Ada tiga input dengan resistor penginderaan arus yang cocok untuk sinyal arus berkelanjutan ± 0,224 ampere (disarankan untuk sinyal transduser arus LEM).Ini dipompa secara diferensial dan dapat mentolerir ± 12 V dari tegangan mode umumSetiap input disaring dan diskalakan. Input ini memiliki blok terminal jenis sekrup dan dilindungi dari lonjakan tegangan.

4-20 mA INPUT LIPU ACURENT:Ada ketentuan untuk menetapkan kembali dua saluran input CT atau LEM sebagai penerima untuk sinyal input loop arus 4-20 mA. Penentuan alternatif ini dilakukan dengan mengatur ulang jumper tertentu.Resistensi masukan adalah 192 ohm dan masukan analog diimbangi sehingga 0 mA menghasilkan skala penuh negatif dan 20 mA menghasilkan skala penuh positifDeteksi loop terbuka dan normalisasi input dikelola oleh perangkat lunak.

Input tegangan yang tidak khusus: Penguat tegangan input diferensial disediakan untuk memberi makan input VCO analog pada papan ADMA. Peningkatan amplifier ini adalah 1/2 yang memungkinkan rentang sinyal input ± 10 V.Masukan ini memiliki blok terminal jenis sekrup dan dilindungi dari lonjakan tegangan.

4-20 mA Keluar arus:Dua output analog juga menggerakkan buffer output sumber arus untuk memberikan dukungan untuk sinyal output loop arus 4-20 mA.Baik output tegangan dan arus aktif setiap saat dan dapat digunakan secara individual atau bersama-sama dengan kabel ke terminal output masing-masingAda tahap inversi dan gain pada driver 4-20 mA sehingga input +5 V dari papan ADMA menyebabkan output menghasilkan 4 mA dan input −5 V menyebabkan output menghasilkan 20 mA.Sebuah output tidak diizinkan menghasilkan 0 mA untuk menghindari kebingungan dengan deteksi loop terbuka.
