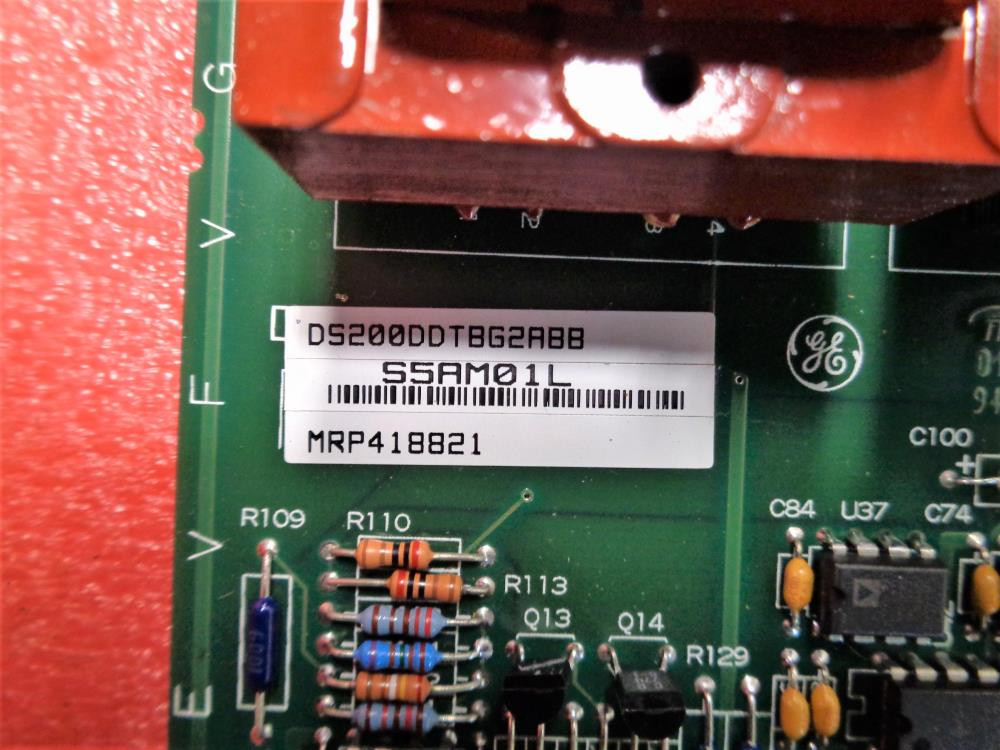

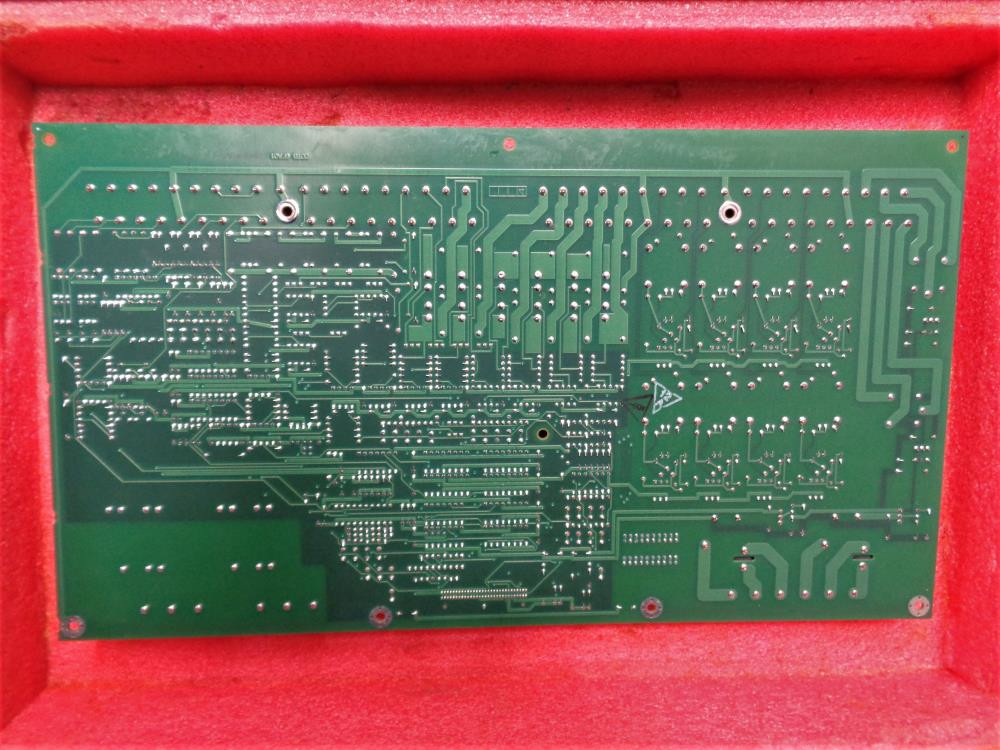

DS200DDTBG2ABB adalah LCI Auxiliary I/O Terminal Board.PCB ini dibuat sebagai komponen untuk sistem Mark V dari GE. Mark V adalah sistem manajemen turbin gas dan uap Speedtronic kedua yang menawarkan cadangan rangkap tiga pada kontrol dan parameter perlindungan kritis. Seri produk Mark V dari papan DS200DDTBG2ABB ini juga mencakup fitur-fitur seperti diagnostik bawaan, pemeliharaan online, dan antarmuka sensor langsung.PCB DS200DDTBG2ABB yang ditampilkan pada halaman produk yang dipersonalisasi ini sebenarnya bukanlah LCI Auxiliary I/O Terminal Board asli yang diproduksi untuk ditempatkan dalam Seri Sistem Kontrol Turbin Mark V yang lebih besar; itu adalah papan sirkuit cetak induk DS200DDTBG2 yang kehilangan ketiga revisi produk signifikan dari produk DS200DDTBG2ABB ini.

Tips dan Spesifikasi Perangkat Keras

DS200DDTBG2ABB adalah papan tegangan tinggi. Fungsinya adalah untuk membuat koneksi sistem untuk sinyal I/O tambahan.Mengingat fungsionalitas Seri Sistem Kontrol Turbin Mark V yang dimaksudkan secara khusus ini, seharusnya tidak mengherankan jika penawaran produk DS200DDTBG2ABB ini menggunakan serangkaian komponen perangkat keras dan spesifikasi komponen yang mendorong fungsionalitasnya sendiri.Papan DS200DDTBG2ABB menerima daya dari dan terhubung ke papan DS200ADMA, yang merupakan modul daughterboard yang terletak di papan kontrol prosesor sinyal digital DS200DSPC.DS200DDTBG2ABB dibangun dengan beberapa input dan output. Output ini termasuk input AC tegangan tinggi (2,), input sinyal arus tinggi (6,), input sinyal arus rendah (3,), input loop arus 4-20 mA (hingga 2,), dan input tegangan yang tidak didedikasikan.Input loop arus dalam rakitan LCI Auxiliary I/O Terminal Board DS200DDTBG2ABB ini dialihkan dari saluran input CT atau LEM menggunakan jumper. Papan DS200DDTBG2ABB yang ditampilkan di sini juga memiliki empat output analog yang di-buffer dan dua output arus 4-20mA. Papan ini juga memiliki enam belas Input/Output digital.

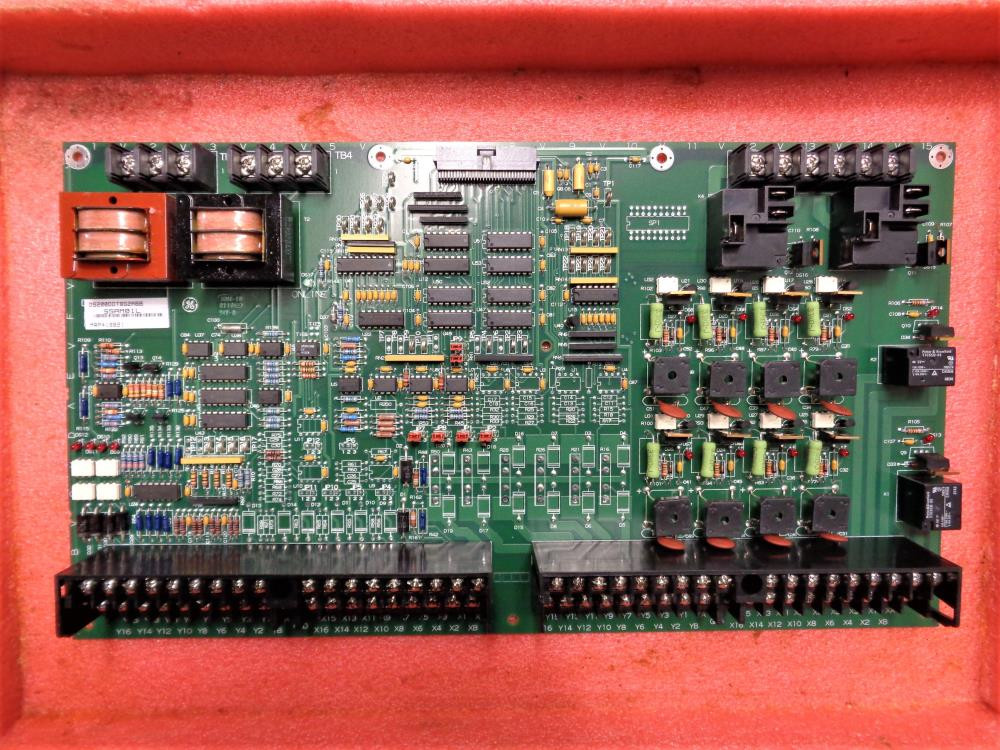

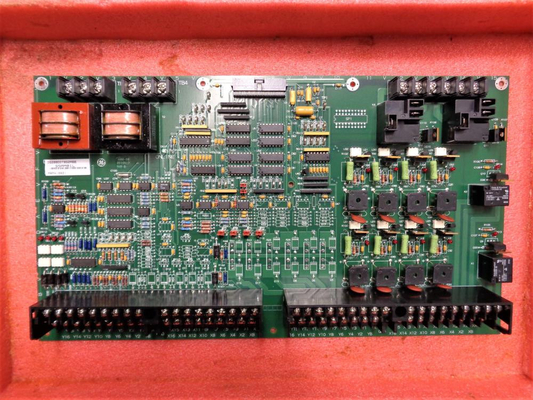

PCB DS200DDTBG2ABB dibangun dengan 33 titik uji TP, yang digunakan untuk pengukuran sinyal, serta 17 LED (DS1-DS17.) Papan ini mencakup dua belas sakelar jumper dengan 3 posisi masing-masing. Pengaturan pabrik untuk sakelar ini ada pada posisi 1-2. Dalam hal komponen perangkat keras pembatas tegangan standar, LCI Auxiliary I/O Terminal Board DS200DDTBG2ABB menggunakan dua transformator, empat relai, dan empat belas transistor. DS200DDTBG2ABB juga menggunakan kapasitor dan resistor, dan menampilkan rakitan yang diamankan oleh gaya pelapisan PCB normal yang telah diolah secara kimia.Rakitan internal produk Seri Mark V DS200DDTBG2ABB ini juga memiliki delapan varistor dan lima belas rangkaian jaringan resistor.Terakhir, papan sirkuit cetak DS200DDTBG2ABB ini memiliki lima strip terminal yang bervariasi dari tiga posisi sekrup hingga tiga puluh enam posisi sekrup, dan memiliki banyak sirkuit terpadu, termasuk chip dengan informasi identifikasi papan dan revisi perangkat keras.Informasi lebih lanjut tentang fungsi papan, data aplikasi, fitur, dan instalasi dapat ditemukan di GEI-100219, sebuah publikasi dari General Electric yang mungkin sulit ditemukan melalui internet mengingat seri produk DS200DDTBG2ABB ini sebagai penawaran produk warisan Mark V.Sebelum membuat keputusan pembelian akhir pada LCI Auxiliary I/O Terminal Board tegangan tinggi DS200DDTBG2ABB ini, sangat penting untuk menyadari bahwa spesifikasi dan dimensi kinerjanya yang awalnya diperkenalkan telah terpengaruh melalui penyertaan tabel revisi produk lengkap dengan dua revisi produk fungsional dan revisi konfigurasi karya seni.
