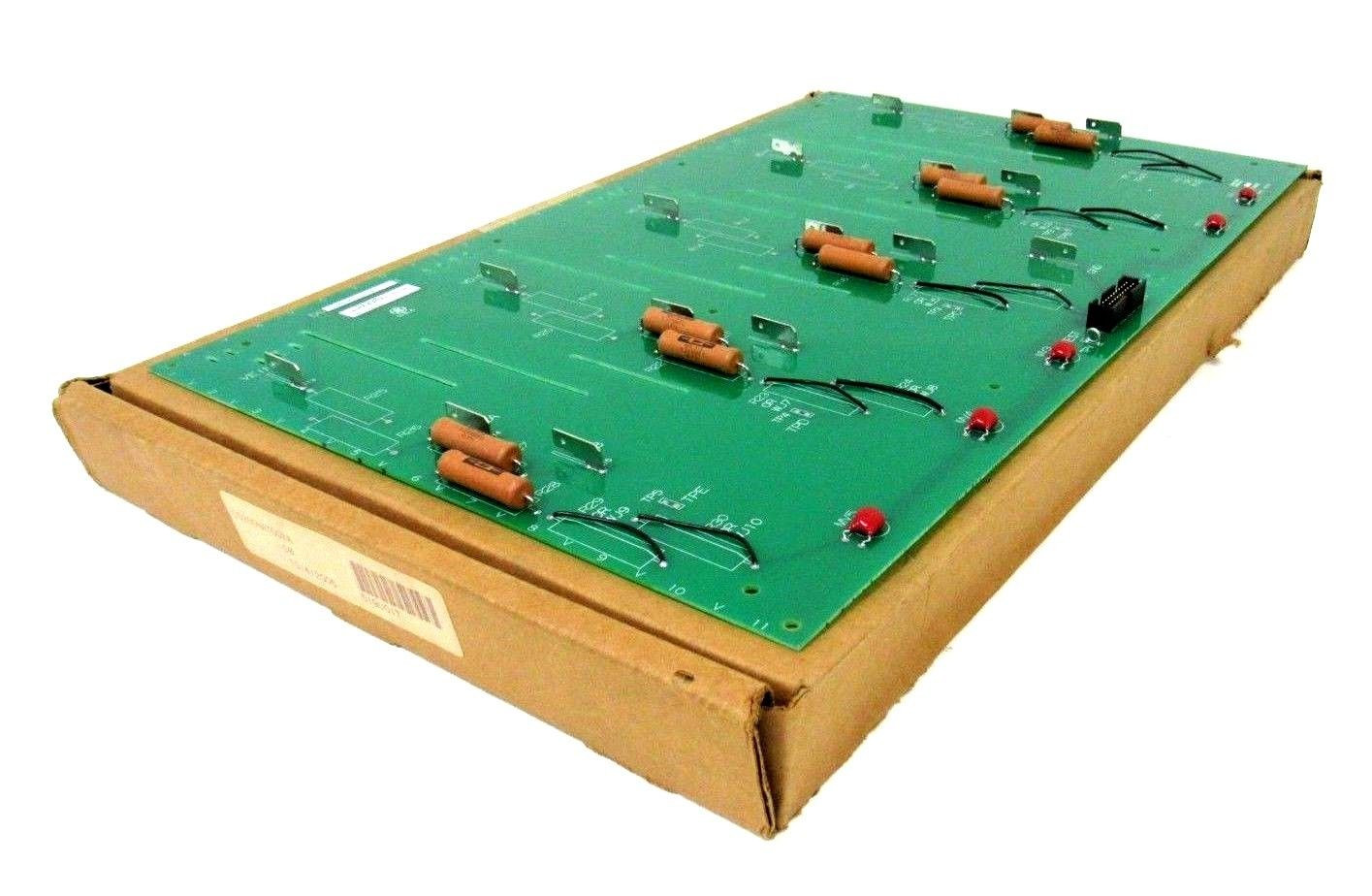

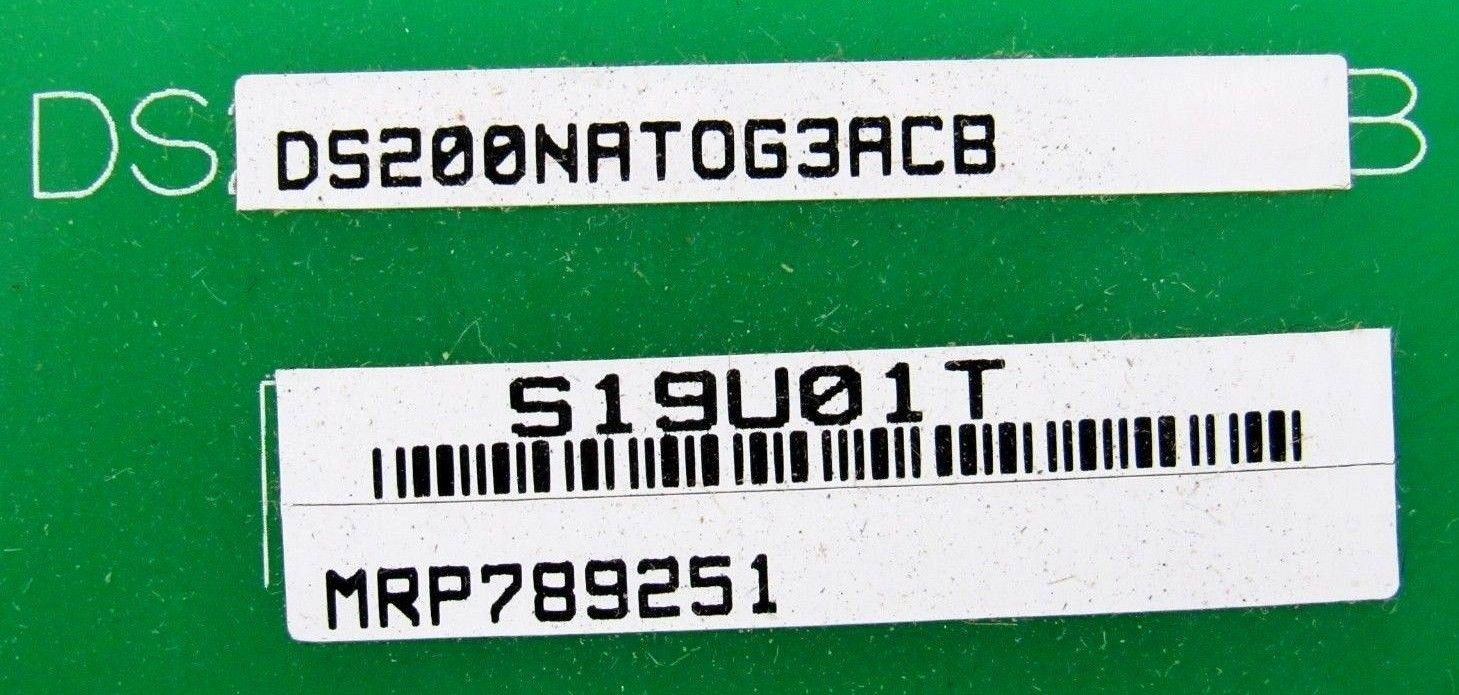

Produk:DS200NATOG3ACB GENERAL ELECTRIC CIRCUIT BOARD

DS200NATOG3ACB adalah papan Skala Umpan Balik Tegangan yang dikembangkan oleh GE.Ini adalah bagian dari sistem kontrol GE Speedtronic Mark V. Ia mengelola dan menskalakan umpan balik tegangan dari jembatan SCR (Silicon Controlled Rectifier). Fungsi utamanya adalah untuk mengurangi tegangan AC dan DC yang dihasilkan oleh jembatan SCR, yang penting untuk pengukuran umpan balik yang akurat.

Fitur

• Papan ini bekerja dengan mengurangi amplitudo tegangan tinggi yang dihasilkan oleh jembatan SCR ke tingkat yang dapat diproses dengan aman dan akurat oleh sistem kontrol. Peredaman ini memastikan bahwa sinyal umpan balik dari jembatan SCR tepat dan andal.
• Selain peran peredamannya, papan ini terintegrasi dengan komponen penting lainnya dari sistem kontrol. Ia berkolaborasi dengan papan distribusi gerbang dan status, yang mengelola distribusi pulsa gerbang dan sinyal status yang dibutuhkan untuk pengoperasian jembatan SCR. Papan ini juga berinteraksi dengan backplane VME, yang menyediakan konektivitas dan jalur komunikasi yang diperlukan untuk integrasi sistem.
• Dengan meredam tegangan jembatan SCR dan bekerja bersama dengan papan distribusi gerbang dan backplane VME, papan ini memastikan bahwa umpan balik tegangan diskalakan secara akurat dan terintegrasi secara efektif ke dalam sistem kontrol. Hal ini berkontribusi pada stabilitas dan kinerja keseluruhan sistem kelistrikan.

Masukan

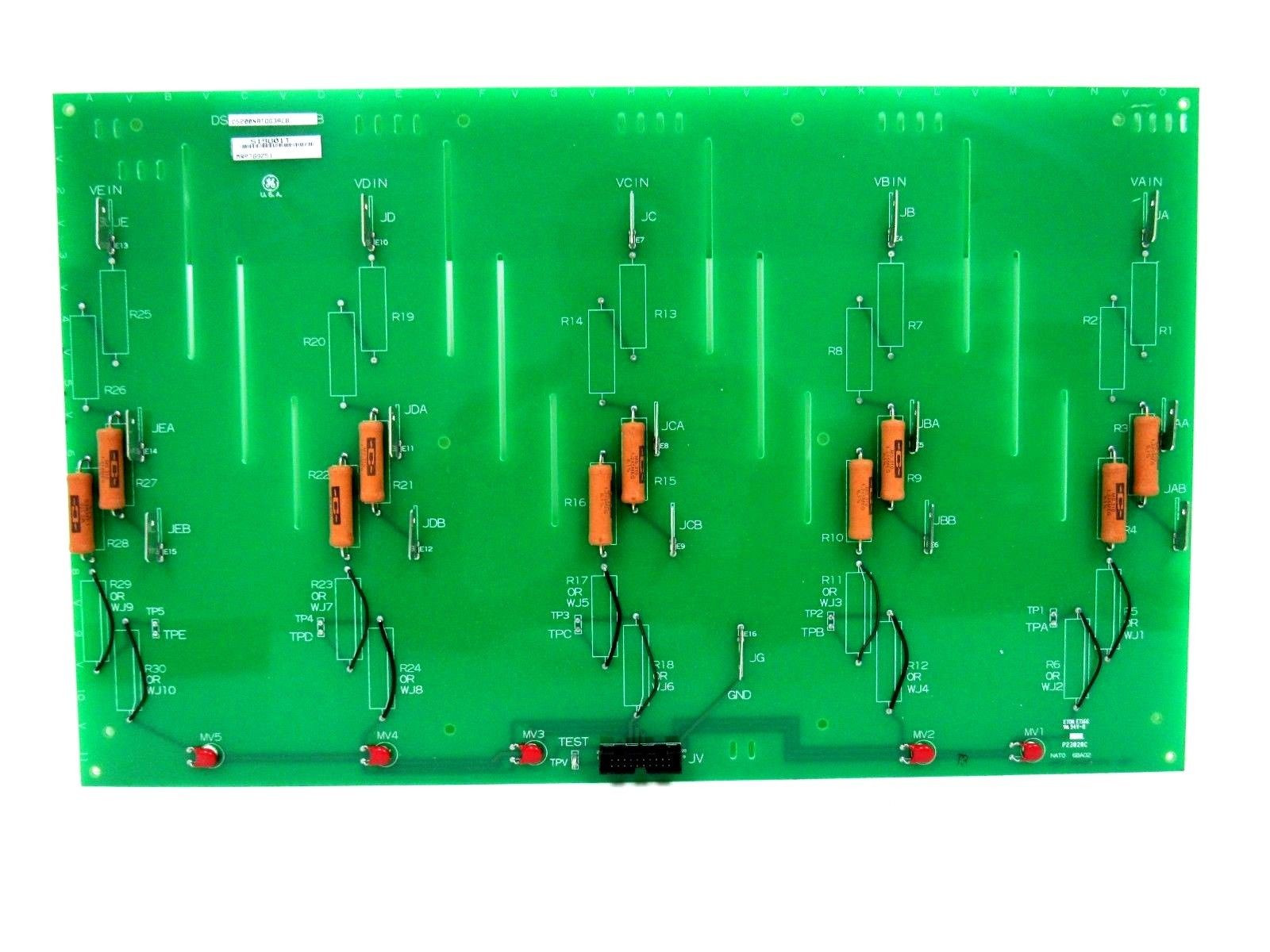

• Papan ini dirancang dengan lima rangkaian seri identik dari resistor presisi. Rangkaian ini secara khusus diatur untuk menangani berbagai jenis masukan tegangan.
• Ada satu rangkaian yang didedikasikan untuk masing-masing dari tiga fase AC dari jembatan SCR, serta satu rangkaian untuk tegangan bus DC positif dan negatif.
• Setiap rangkaian resistor dapat dikonfigurasi untuk menangani berbagai tegangan masukan melalui kombinasi konektor stab masukan dan jumper kawat.
• Papan ini menawarkan pilihan tiga konektor stab masukan yang berbeda dan dua jumper kawat, yang memungkinkan peredaman tegangan masukan ke lima tingkat tertentu: 6900 volt, 4200 volt, 3300 volt, 2200 volt, atau 1200 volt. Konfigurasi ini memastikan bahwa papan dapat disesuaikan untuk mengakomodasi persyaratan tegangan yang berbeda dan kondisi operasional.

Keluaran

• Keluaran dari lima rangkaian resistor dikonsolidasikan menjadi satu header pita 20-pin. Header pita ini berfungsi sebagai titik koneksi utama untuk berinteraksi dengan komponen lain di dalam sistem kontrol. Dengan menggunakan header pita 20-pin, papan NATO secara efisien menyalurkan sinyal tegangan yang diskalakan dari kelima rangkaian ke dalam satu antarmuka keluaran yang kohesif, memfasilitasi integrasi yang lebih mudah dengan elemen sistem lainnya.
• Untuk memastikan keamanan dan keandalan sinyal keluaran, setiap keluaran dilengkapi dengan varistor oksida logam (MOV). MOV memainkan peran penting dalam melindungi sistem terhadap kondisi tegangan berlebihan. Jika rangkaian pita keluaran terputus sementara tegangan masukan masih ada, MOV bertindak untuk menjepit dan membatasi tegangan, mencegahnya naik ke tingkat yang berpotensi merusak sistem atau komponen lain yang terhubung. Tindakan perlindungan ini membantu menjaga integritas sinyal keluaran dan memastikan bahwa sistem beroperasi dalam parameter tegangan yang aman.
• Resistor beban, yang penting untuk pengukuran tegangan yang akurat dan penskalaan sinyal, tidak terletak pada papan itu sendiri. Sebaliknya, ia terletak pada papan distribusi gerbang dan status. Pilihan desain ini memungkinkan papan untuk fokus pada fungsi utamanya yaitu peredaman dan penskalaan tegangan, sementara resistor beban, yang terletak pada papan distribusi gerbang dan status, mengelola konversi sinyal yang diredam menjadi nilai tegangan yang terukur. Pengaturan ini membantu merampingkan fungsionalitas papan NATO dan memastikan integrasi yang efektif dengan sistem kontrol yang lebih luas.

WOC memiliki stok terbesar dari Suku Cadang Mark V dan kami dapat memperbaiki suku cadang Anda yang rusak dengan garansi.WORLD OF CONTROLS juga dapat menyediakan komponen yang belum digunakan dan dibangun kembali yang didukung oleh garansi. Tim ahli kami tersedia sepanjang waktu untuk mendukung kebutuhan mendesak Anda terkait suku cadang penting, Hubungi kami.
