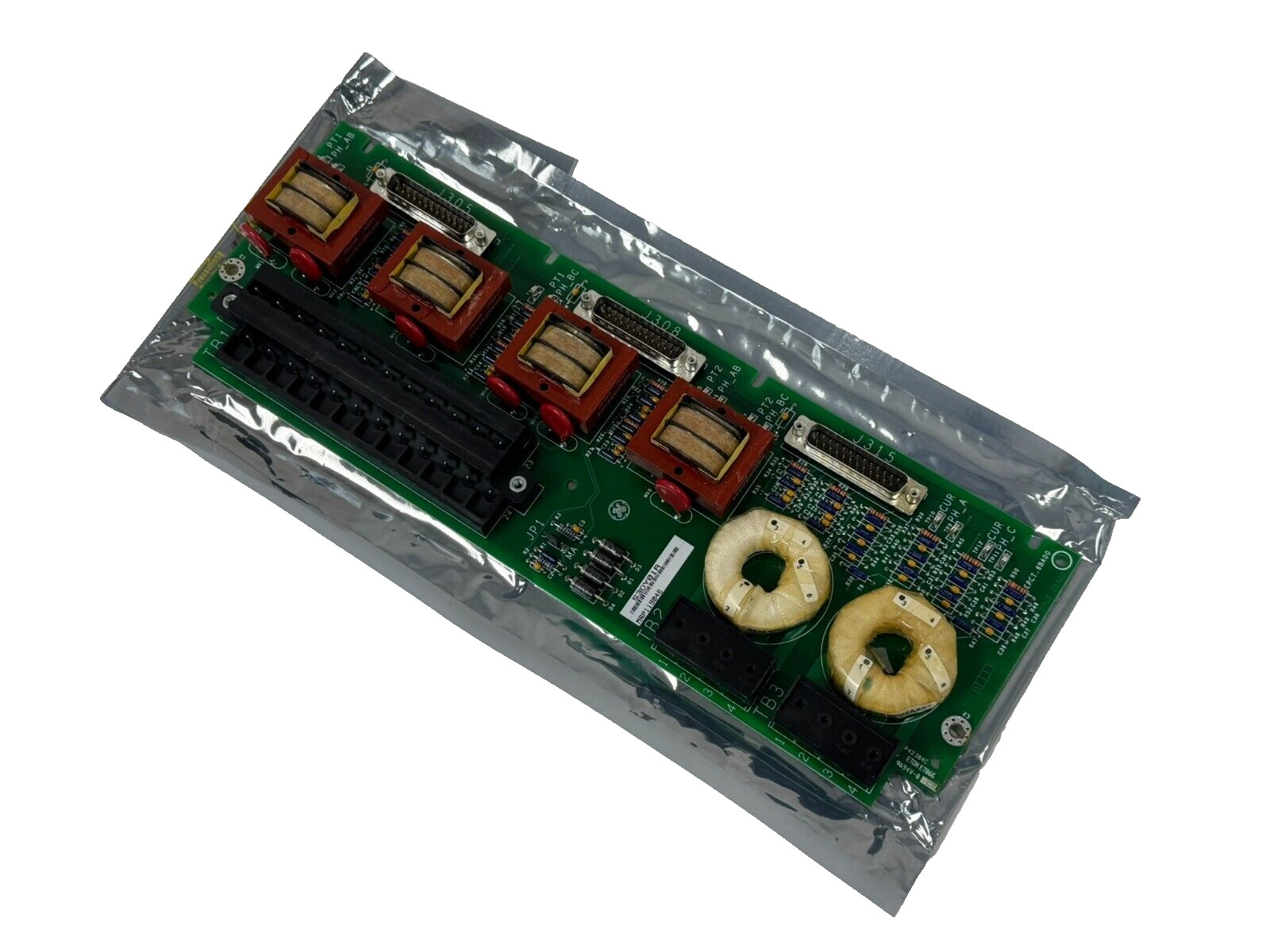

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Deskripsi

IS200EPCTG1AAA adalah Exciter PT/CT (EPCT) terminal board yang dikembangkan oleh GEIni adalah bagian dari sistem eksitasi EX2100.Exciter PT/CT (EPCT) terminal board berfungsi sebagai komponen yang sangat diperlukan yang dirancang khusus untuk menangani pengukuran kritis tegangan generator dan arus melalui transformator isolasiPapan ini mengintegrasikan dua input voltase transformer potensial generator 3 fase (PT) dan dua input transformer arus generator (CT), menawarkan pilihan arus 1 A atau 5 A.Semua sinyal output dari transformator isolasi secara efisien kabel ke papan EMIOSelain itu, EPCT menampung satu input analog, yang mampu menerima input tegangan atau arus.Untuk aplikasi yang menuntut keandalan maksimal, sistem dapat menggabungkan hingga tiga papan EPCT, memastikan redundansi dan ketahanan sistem.

• Fungsi papan ini melibatkan menerima tegangan generator dari transformator potensial pelanggan, mengarahkan masukan ini melalui saklar ke TB1.Pengaturan ini memungkinkan panjang kabel hingga 1000 kaki menggunakan 12 kabel AWGInput PT, biasanya beroperasi pada nominal 115 V rms dan frekuensi 50/60 Hz, disatu untuk memastikan perlindungan terhadap potensi anomali listrik.
• Di dalam papan, dua transformator isolasi secara efektif melakukan pengukuran tegangan delta terbuka tiga kawat, menghasilkan output 1.533 V rms dari input 115 V rms.dua input arus generator dari CTs terhubung ke blok terminal yang tidak dapat dicolok, TB2 dan TB3. Setiap transformator arus memiliki 0-1 A rms lilitan dan 0-5 A rms lilitan, dengan hanya satu kabel ke EPCT. Panjang kabel dari transformator ke papan dapat membentang hingga 1000 ft,dengan ukuran kawat hingga #10 AWG untuk transmisi yang dapat diandalkan.
• Menggabungkan empat titik uji tegangan (TP9-12), yang diposisikan secara strategis di setiap kaki sisi sekunder transformer isolasi arus generator.Sangat penting untuk dicatat bahwa titik-titik pengujian ini tidak harus mendasar melalui perangkat pengukuran.
• Keputusan desain ini sangat penting untuk memastikan pengukuran yang akurat dan mencegah gangguan potensial yang dapat membahayakan akurasi pengukuran.
• Tata letak papan, seperti yang digambarkan dalam Tata letak papan, menampilkan susunan komponen.penting untuk pengukuran masing-masingBlok terminal TB1, yang dipegang di tempatnya oleh dua sekrup, dirancang untuk dilepas jika perlu.berfungsi sebagai langkah perlindungan terhadap potensi CT situasi sirkuit terbuka.
• Dalam pengaturan kontrol sederhana, sinyal tegangan diarahkan melalui konektor J305 ke papan EMIO yang terletak di pengontrol M1.sinyal ini didistribusikan, memungkinkan koneksi ke konektor J305, J308, dan J315. Selanjutnya, mereka ditransmisikan ke pengontrol M1, M2, dan C, memastikan redundansi dan ketahanan sistem.
• Memfasilitasi pengukuran melalui delapan titik uji tegangan (TP1-8), yang terletak secara strategis di setiap kaki sisi sekunder dari transformator isolasi.Titik uji ini menawarkan akses yang nyaman untuk tujuan diagnostik dan pengujian.
• Sistem ini menggabungkan tiga konektor sub-D 25-pin, yaitu J305, J308, dan J315. Konektor ini ditunjuk untuk koneksi kabel ke EBKP backplane,memungkinkan koneksi lancar ke papan EMIO, sehingga memudahkan komunikasi dan transfer data dalam konfigurasi sistem.
