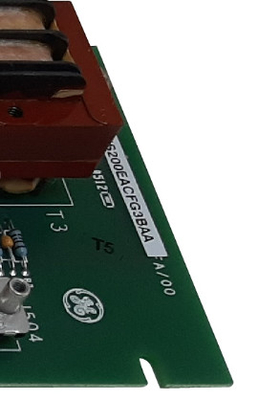

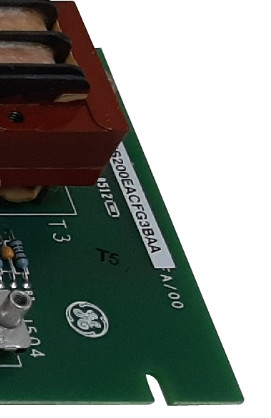

Produk:IS200EACFG3BAA Kartu Umpan Balik AC Exciter

Deskripsi

IS200EACFG3BAA adalah Exciter AC Feedback Card yang dikembangkan oleh GE. Ini adalah bagian dari sistem kontrol EX2100. Papan Umpan Balik AC Exciter bertanggung jawab untuk mengukur tegangan dan arus pasokan AC Generator Magnet Permanen (PMG) eksciter.Papan EACF (Exciter AC Feedback) terletak di dalam kabinet bantu exciter.

Pengukuran Tegangan Exciter

• Versi G1: Versi ini mendukung tegangan input tiga fase tunggal dalam kisaran nominal hingga 480 V rms dengan toleransi +20% pada 50 atau 60 Hz.
• Versi G2: Versi G2 dirancang untuk menangani tegangan input tiga fase tunggal dalam kisaran nominal hingga 1000 V rms dengan toleransi +20% pada 50 atau 60 Hz.
• Kedua versi papan dilengkapi dengan transformator potensial yang memasok tegangan output nominal 1,6 V rms dari output sekunder mereka.Transformator arus inti udara digunakan, memberikan tegangan output sekunder nominal berkisar dari 0 hingga 0,8 V rms pada 50 atau 60 Hz.

Pemasangan

• Persiapan: Buka pintu lemari bantu dan pastikan semua sirkuit listrik diuji untuk memastikan bahwa listrik dimatikan sebelum melanjutkan.
• Mencabut Kabel: dengan hati-hati memutuskan semua kabel dari papan, memastikan kepatuhan pada langkah-langkah berikut-
  • Periksa bahwa semua kabel diberi label dengan nama konektor yang benar, seperti yang ditandai pada papan, untuk menyederhanakan koneksi kembali di kemudian hari.
  • Untuk input tegangan, lepaskan kabel dari konektor sekrup TB1, TB2 dan TB3.
  • Untuk masukan kumparan, lepaskan kabel di TB4.
• Penanganan Hardware Pemasangan: Berhati-hatilah untuk menghindari menjatuhkan perangkat keras pemasangan ke dalam peralatan, karena hal ini dapat menyebabkan kerusakan peralatan atau cedera pribadi ketika daya digunakan kembali.
• Menghilangkan papan: Lepaskan tiga sekrup yang mengamankan papan ke pemasangan, dan lepaskan papan dengan hati-hati dari posisinya.
• Menginstal Papan Baru: Arahkan papan baru ke posisi yang sama dengan papan yang dihapus, dan pasang dengan aman di standoff menggunakan tiga sekrup yang dihapus pada langkah sebelumnya.
• Menyambungkan Kabel dan Kawat Lagi: Sambungkan kembali semua kabel dan kabel ke papan baru, memastikan bahwa mereka dipasang dengan benar dan terhubung seperti yang tertera di label.Langkah ini membantu mempertahankan fungsionalitas dan konektivitas yang tepat.
• Finalisasi: Setelah semua koneksi diverifikasi dan diamankan, tutup pintu lemari bantu untuk menyelesaikan proses penggantian.
