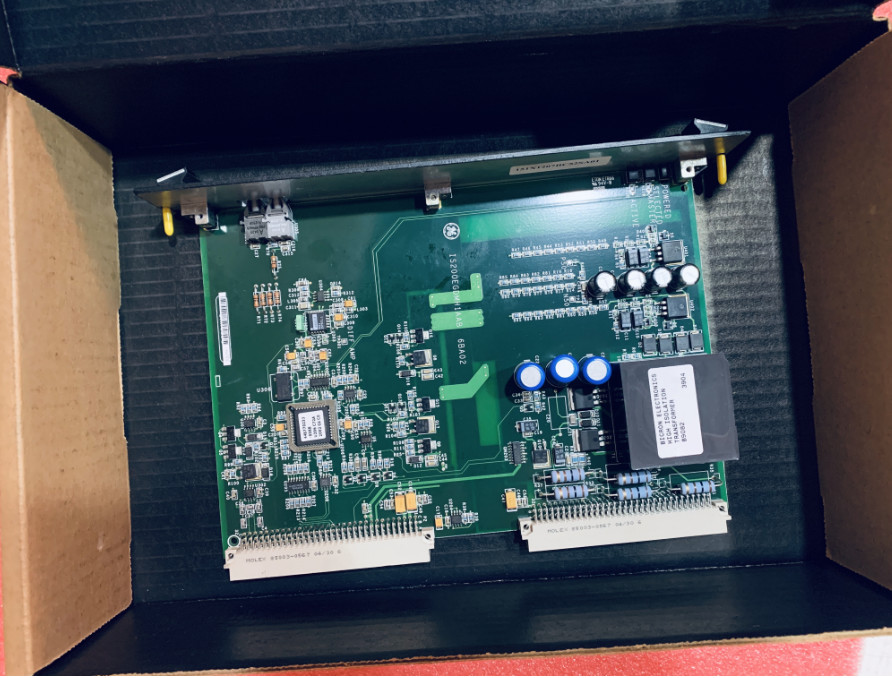

Produk:IS200EGDMH1AFG Exciter Ground Detector Module

Deskripsi

IS200EGDMH1AFG adalah Exciter Ground Detector Module yang diproduksi dan dirancang oleh General Electric sebagai bagian dari Seri EX2100 yang digunakan dalam Sistem Kontrol Eksitasi GE.Modul Deteksi Ground IS200EGDMH1 digunakan dalam EX2100 Excitation Control. Ini adalah slot ganda, tinggi ganda (6U) form factor board yang dipasang di Exciter Power Backplane rack (EPBP).Detektor tanah lapangan mendeteksi medan bocor-usia resistensi antara setiap titik dalam sirkuit lapangan generator ke tanah, baik di sisi ac atau dc. Sistem sederhana akan memiliki satu EGDM, dan sistem redundant akan memiliki tiga.mendeteksi tegangan melalui resistor penginderaan tanah dan mengirim sinyal ke EGDM melalui kabel sembilan konduktorModul EXAM dipasang di modul tegangan tinggi yang terletak di panel bantu.

Dalam kontrol redundan, set tiga papan EGDM dikonfigurasi sebagai Controller (C), Master 1 (M1), dan Master 2 (M2).Konfigurasi untuk setiap EGDM dikendalikan oleh satu set pin program pada konektor P2Informasi tentang master mana yang memberikan sinyal drive ke resistor sensor di Modul Attenuator dikirim dari DSPX, melalui EISB di rak pengontrol, ke EGDM C.Setelah menerima informasi ini melalui link serat optik, C baik daya relay di Modul Attenuator jika M2 adalah driver, atau membiarkannya tidak bertenaga jika M1 adalah master yang dipilih.sinyal diferensial dikirim ke M1 dan M2 yang menunjukkan master yang dipilihSinyal ini mengaktifkan generator sinyal pada master aktif dan memilih sumber perintah uji pada setiap modul (M1, M2, dan C).Sekarang master aktif menerima sinyal osilator melalui link serat optik dari DSPX melalui EISB yang dikonversi menjadi positif atau negatif 50 volt sinyalTegangan gelombang persegi ini dikirim melalui kabel ke modul EXAM dan diterapkan ke satu ujung Resistor Sense.

Kondisioner sinyal menerima sinyal diferensial yang terlemah (10:1) dari Resistor Sense di modul EXAM.Kondisioner sinyal adalah amplifier diferensial gain unit sederhana dengan rasio penolakan mode umum yang tinggi diikuti oleh konverter A-to-D (Voltase Controlled Oscillator VCO)VCO memberi makan pemancar serat optik.Sirkuit kondisioner sinyal didukung oleh catu daya terisolasi untuk menjaga keselamatan personel dan peralatan karena tegangan mode umum yang tinggi di Resistor Sense. Kondisioner sinyal dapat mengukur tingkat output penguat daya dengan mendaratkan sisi jembatan dari Sens Resistor yang dilemahkan pada perintah dari bagian kontrol.

Fitur:

• Bagian C dari pengontrol menerima semua sinyal pemrograman dan kontrol dari berbagai sumber untuk menentukan modul mana yang akan menjadi master.Ini juga menerima sinyal osilator dari DSPX sehingga dapat menghasilkan perintah uji pada setiap transisi sinyal osilator.

• Perintah uji adalah sinyal panjang 250 ms yang dapat diaktifkan kembali pada setiap transisi sinyal osilator (bahkan jika periode sinyal kurang dari 250 ms).

• Perintah uji ini kemudian dikirim ke bagian kontrol dari setiap modul (M1, M2, dan C) untuk menghasilkan sinyal uji panjang 250 ms pada setiap transisi positif dari perintah uji.Sinyal ini tidak dapat ditarik kembali dan oleh karena itu transisi harus dipisahkan lebih dari 250 ms sebelum sinyal uji lain dapat dihasilkan..

• Bagian catu daya menerima 24 V DC dari EPSM yang sesuai melalui EPBP (backplane).mengubah ini menjadi ± 65 V DC (tidak terisolasi) untuk penguat daya di bagian generator sinyal, dan +5 V DC (terisolasi) dan ±15 V DC (terisolasi) untuk pengkondisian sinyal.

• output penguat daya adalah sumber tegangan dengan impedansi output kurang dari 1,0 Ohm. Tegangan output adalah ± 50 Volt gelombang persegi dengan arus terbatas sekitar 80 mA,dan dengan periode operasi normal 5 detikSelama operasi uji, periode berkurang menjadi 400 ms.
•
•
