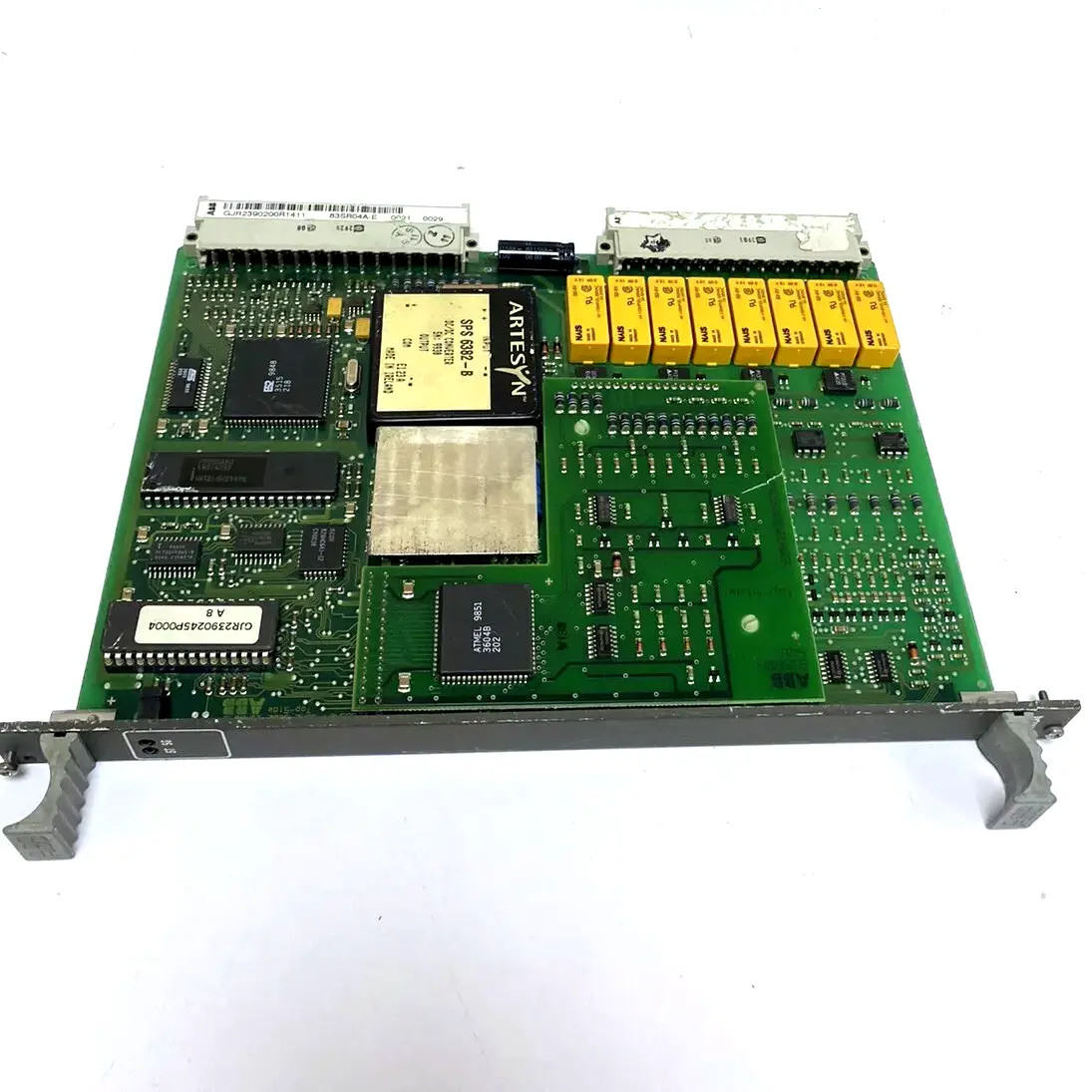

Produk:83SR04 GJR2390200R1210 83SR04G-E ABB Modul Kontrol Pengolahan Sinyal Kontrol Biner dan Analog

Deskripsi

Modul yang dijelaskan tampaknya adalah modul kontrol serbaguna yang digunakan untuk berbagaitugas kontrol biner dan analogdi berbagai tingkat kontrol, termasukPengendalian drive,Kontrol kelompok, dankontrol unitDi bawah ini adalah ringkasan dan penjelasan tentang fitur, fungsi, dan aplikasi:

Fitur dan Fungsi Utama:

1. Tugas Kontrol: Modul ini digunakan untuk menyimpanprogramyang mengelola keduanyabinerdanFungsi kontrol analogHal ini dapat menangani berbagai tugas kontrol, termasuk:
   • Pengendalian driveuntuk drive unidirectional.
   • Pengendalian driveuntuk aktuator dan katup solenoid.
   • Kontrol kelompok fungsi biner(seperti kontrol sekuens dan logika).
   • Pengendalian 3 langkahuntuk berbagai jenis operasi.
   • Kondisi sinyaluntuk meningkatkan akurasi sinyal atau menyesuaikan sinyal untuk pemrosesan lebih lanjut.
2. Modus Operasi: Modul ini mendukung tiga mode operasi yang berbeda, masing-masing cocok untuk skenario kontrol yang berbeda:
   • Mode kontrol biner (dengan fungsi dasar analog): Mode ini beroperasi dengan waktu siklus variabel dan mendukung kontrol biner (hidup / mati atau keadaan logis) dan fungsi kontrol analog dasar.
   • Mode kontrol analog (dengan kontrol biner): Dalam mode ini, waktu siklus tetap dan dapat dipilih.
   • Mode pengkondisian sinyal: Digunakan untuk memodifikasi sinyal, mode ini beroperasi dengan waktu siklus tetap dan dapat mengeluarkan "interferensi bit" untuk menunjukkan setiap kesalahan atau masalah dengan pemrosesan sinyal.
3. Program Pengguna dan Memori: Program pengguna modul disimpan diMemori non-volatile (EEPROM), memastikan bahwa ia dipertahankan bahkan dalam hal kegagalan listrik.PDDS (Sistem Distribusi Data Proses)menggunakan sistem bus, membuat modul fleksibel dan mudah dikonfigurasi kembali.
4. Penugasan Alamat Otomatis: Modul secara otomatis menetapkan alamatnya ketika dihubungkan kestasiun pemrosesan multi-tujuan, menyederhanakan instalasi dan pengaturan tanpa perlu konfigurasi alamat manual.
5. Pemeriksaan Kesalahan dan Paritas: Modul ini memiliki built-in error checking untuk integritas komunikasi.menambahkan bit paritas ke telegram yang dikirim ke bus untuk memastikan transmisi data bebas kesalahan.
6. Pasokan Listrik dan Tegangan: Modul ini beroperasi dengan+24 V DCtegangan operasi dan secara internal menghasilkan berbagai tingkat tegangan untuk memberi daya pada antarmuka proses (US11, US21, US31, US41).Tegangan ini tahan sirkuit pendek dan dirancang untuk menghindari interaksi antara tingkat pasokan yang berbeda.
7. Diagnosis dan Indikator: Modul ini menyediakan diagnostik melaluiIndikator LEDpada panel depan:
   • ST (gangguan): Lampu ini menandakan gangguan baik di dalam modul atau dalam komunikasi data dengan modul.
   • SG (Module Disturbance): Menunjukkan masalah atau kesalahan dalam modul itu sendiri.
8. Antarmuka: Modul ini mencakup4 antarmuka perangkat kerasuntuk komunikasi dengan switchgear dan/atau proses. antarmuka ini dirancang untuk konektivitas fleksibel dan operasi dalam sistem industri, memungkinkan kontrol dan pemantauan.

Aplikasi:

Modul ini dapat digunakan dalam berbagai sistem otomatisasi dan kontrol industri untuk aplikasi seperti:

• Pengendalian Drive:
  • Untuk mengontrol drive unidirectional, aktuator, dan katup solenoid, modul ini menyediakan kondisi sinyal yang diperlukan dan kontrol logika.
• Kontrol Sekuensial dan Logis:
  • Modus kontrol kelompok fungsi biner digunakan untuk menerapkankontrol logika berurutanataukontrol langkah demi langkahdari proses, ideal untuk aplikasi seperti jalur manufaktur, conveyor, atau robot perakitan.
• Kondisi Sinyal:
  • Modul dapat digunakan untukKondisi sinyal, yang penting untuk memastikan bahwa sinyal masukan diproses dengan akurat sebelum dikirim ke pengontrol atau peralatan pemrosesan lainnya.
• Pengendalian Tiga Langkah:
  • Dalam kasus-kasus di mana proses memerlukanPengendalian 3 langkah(seperti dalam kontrol suhu, kontrol motor, atau sistem tiga keadaan lainnya), modul ini memberikan fungsi yang diperlukan.

Manfaatnya:

1. Fleksibilitas: Kemampuan untuk memilih mode operasi yang berbeda (kontrol biner, kontrol analog, pengkondisian sinyal) membuat modul dapat disesuaikan dengan berbagai aplikasi dan kasus penggunaan.
2. Penanganan kesalahan dan integritas komunikasi: Pemeriksaan paritas yang dibangun dan pelaporan kesalahan melaluiIndikator LEDmembantu memastikan komunikasi yang dapat diandalkan dan integritas sistem, membuat modul lebih kuat di lingkungan industri.
3. Kemudahan Integrasi: Pengaturan alamat otomatis dan kompatibilitas dengan stasiun pemrosesan serbaguna membuat modul mudah diintegrasikan ke dalam sistem yang lebih besar, mengurangi waktu instalasi dan kompleksitas.
4. Kompak dan Dapat Diandalkan: Desain kompak dan diagnostik yang kuat (dengan indikator gangguan) membuat modul ini cocok untuk lingkungan industri kritis di mana keandalan sistem sangat penting.

Kesimpulan:

Modul ini adalah solusi kontrol yang kuat dan fleksibel yangkontrol biner dan analog,Kondisi sinyal, danPemeriksaan kesalahanPenggunaannya dalam berbagai aplikasi industri, mulai dari kontrol drive hingga logika berurutan dan pengkondisian sinyal, membuatnya menjadi pilihan serbaguna untuk sistem otomatisasi yang kompleks.Apakah digunakan dalam manufaktur, kontrol proses, atau aplikasi manapun yang membutuhkan kontrol yang tepat atas drive, aktuator, atau sensor, modul ini menawarkan kinerja yang andal, efisien, dan dapat disesuaikan.
