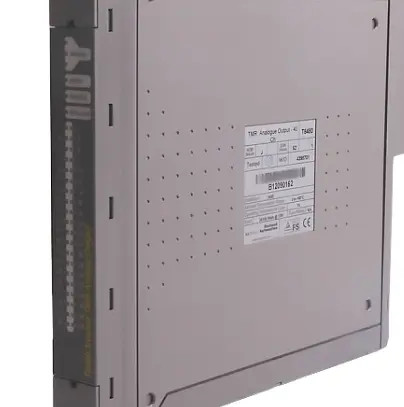

ICS Triplex T8480C Analog Output dengan Paintcoat

Produk:ICS Triplex T8480C Analog Output dengan Paintcoat

Ringkasan Produk

Ringkasan Produk

Trusted® TMR 24 Vdc Digital Output Module memiliki antarmuka dengan 40 perangkat lapangan.dan tegangan pada setiap bagian dari saluran output yang dipilihTes juga dilakukan untuk kegagalan yang terjebak dan terjebak. Toleransi kesalahan dicapai melalui arsitektur Triple Modular Redundant (TMR) di dalam Modul untuk masing-masing dari 40 saluran output.Pemantauan jalur otomatis dari perangkat lapangan disediakanFitur ini memungkinkan Modul untuk mendeteksi kegagalan sirkuit terbuka dan pendek di kabel lapangan dan perangkat beban.Modul ini menyediakan pelaporan on-board Sequence of Events (SOE) dengan resolusi 1 ms. Perubahan keadaan output memicu entri SOE. keadaan output secara otomatis ditentukan oleh tegangan dan pengukuran arus di atas modul.Modul ini tidak disetujui untuk koneksi langsung ke daerah berbahaya dan harus digunakan bersama dengan perangkat penghalang keamanan intrinsik

Fitur

• 40 Triple Modular Redundant (TMR) output point per Module. • Diagnosis lengkap, otomatis dan pengujian diri.• Pemantauan jalur otomatis per titik untuk mendeteksi kabel lapangan sirkuit terbuka dan sirkuit pendek dan kesalahan beban. • Impulse tahan opto/galvanic isolasi penghalang. • Perlindungan overcurrent otomatis (per saluran), tidak perlu sekering eksternal.• Pelaporan Sequence of Events (SOE) Onboard dengan resolusi 1 ms. • Modul dapat diganti panas on-line menggunakan khusus Companion (berdekatan) Slot atau SmartSlot (satu slot cadangan untuk banyak Modul) konfigurasi.

Status output panel depan Dioda Penghasil Cahaya (LED) untuk setiap titik menunjukkan status output dan kesalahan kabel lapangan.• LED status panel depan modul menunjukkan kondisi modul dan mode operasi (Aktif), Standby, Educated). • TϋV Sertifikasi IEC 61508 SIL 3. • Output didukung dalam kelompok terisolasi dari delapan.

TMR 24 Vdc Digital Output Module adalah anggota dari Input/Output (I/O) Module.semua modul I/O antarmuka ke Inter-Module Bus (IMB) yang menyediakan daya dan memungkinkan komunikasi dengan prosesor TMRSelain itu, semua Modul memiliki antarmuka lapangan yang digunakan untuk terhubung ke sinyal spesifik Modul di lapangan.

1.1. Field Termination Unit (FTU)

FTU (Field Termination Unit) adalah bagian dari I/O Module yang menghubungkan ketiga FIU ke satu antarmuka lapangan.FTU menyediakan saklar Group Failure Safe dan komponen pasif yang diperlukan untuk pengkondisian sinyal, perlindungan overvoltage, dan penyaringan EMI/RFI.konektor lapangan FTU saling terhubung ke Field I/O Cable Assembly yang dipasang di bagian belakang Chassis. SmartSlot link diteruskan dari HIU ke koneksi lapangan melalui FTU. Sinyal ini pergi langsung ke konektor lapangan dan menjaga isolasi dari sinyal I / O pada FTU.SmartSlot link adalah koneksi cerdas antara Modul Aktif dan Standby untuk koordinasi selama penggantian Modul.

1.2.Field Interface Unit (FIU)

Field Interface Unit (FIU) adalah bagian dari Modul yang berisi sirkuit khusus yang diperlukan untuk berinteraksi dengan jenis sinyal I/O lapangan tertentu.satu per irisanUntuk TMR 24 Vdc Digital Output Module, FIU berisi satu tahap struktur switch output, dan sirkuit output sigma-delta (ΣΔ) untuk masing-masing 40 output lapangan.Dua sirkuit ΣΔ tambahan menyediakan pemantauan opsional dari tegangan pasokan I/O medan eksternal.

FIU menerima daya terisolasi dari HIU untuk logika. FIU menyediakan pengkondisian daya tambahan untuk tegangan operasi yang dibutuhkan oleh sirkuit FIU.25 Mbit/detik serial link menghubungkan setiap FIU ke salah satu hi-UI irisanFIU juga mengukur berbagai sinyal on-board yang membantu dalam memantau kinerja dan kondisi operasi Modul.konsumsi saat ini, tegangan referensi on-board dan suhu papan.

1.3. Host Interface Unit (HIU)

HIU adalah titik akses ke Inter-Module Bus (IMB) untuk Modul.HIU adalah satu-satunya bagian dari modul I / O untuk terhubung langsung ke IMB Backplane. HIU umum untuk sebagian besar tipe I/O integritas tinggi dan memiliki fungsi umum tergantung tipe dan kisaran produk.Semua interkoneksi antara tiga irisan menggabungkan isolasi untuk membantu mencegah interaksi kesalahan antara irisanSetiap irisan dianggap sebagai wilayah penahanan kesalahan (FCR), karena kesalahan pada satu irisan tidak memiliki efek pada operasi irisan lainnya.HIU menyediakan layanan berikut umum untuk modul dalam keluarga: • High Speed Fault Tolerant Communications dengan prosesor TMR melalui antarmuka IMB.• FCR Interconnect Bus antara irisan untuk memilih data IMB masuk dan mendistribusikan data I / O Modul keluar ke IMB. • Antarmuka data serial terisolasi secara galvanis ke irisan FIU. • Pembagian daya redundant dari tegangan pasokan sasis dual 24 Vdc dan regulasi daya untuk daya logika ke sirkuit HIU.• Daya yang terisolasi secara magnetik untuk potongan FIU. • antarmuka data serial ke FPU untuk LED status modul. • SmartSlot link antara Modul Aktif dan Standby untuk koordinasi selama penggantian modul.• Pemrosesan Sinyal Digital untuk melakukan pengurangan data lokal dan diagnosis diri. • Sumber daya memori lokal untuk menyimpan modul operasi, konfigurasi, dan lapangan I / O data. • On-board housekeeping, yang memantau tegangan referensi, konsumsi arus dan suhu papan.

Fitur:

• 40 saluran input per FTA.
• Koneksi perangkat lapangan standar industri (2-kawat).
• Kompatibilitas rel DIN standar.
• Pemasangan dan koneksi yang sederhana.
• Operasi 24 Vdc.
• Koneksi SmartSlot untuk “satu ke banyak” penggantian panas modul input.
• Sumber daya medan yang digabungkan per saluran.
• Dioda Pemancar Cahaya (LED) di dalam pesawat menunjukkan integritas pasokan listrik lapangan.

Rincian pengiriman:

Garansi: 12 bulan.
Waktu pengiriman: 1-2 hari kerja.
Jenis pembayaran:T/T dan Western Union.
Mitra kurir: DHL, UPS, TNT, FedEx dan EMS.
Spesifikasi teknis, manual dan lembar data: Tersedia atas permintaan.
