Modul Prosesor ICS Triplex T9100

Produk:Modul Prosesor ICS Triplex T9100

Ringkasan Produk

Unit dasar prosesor

Unit dasar prosesor memiliki hingga tiga modul prosesor:

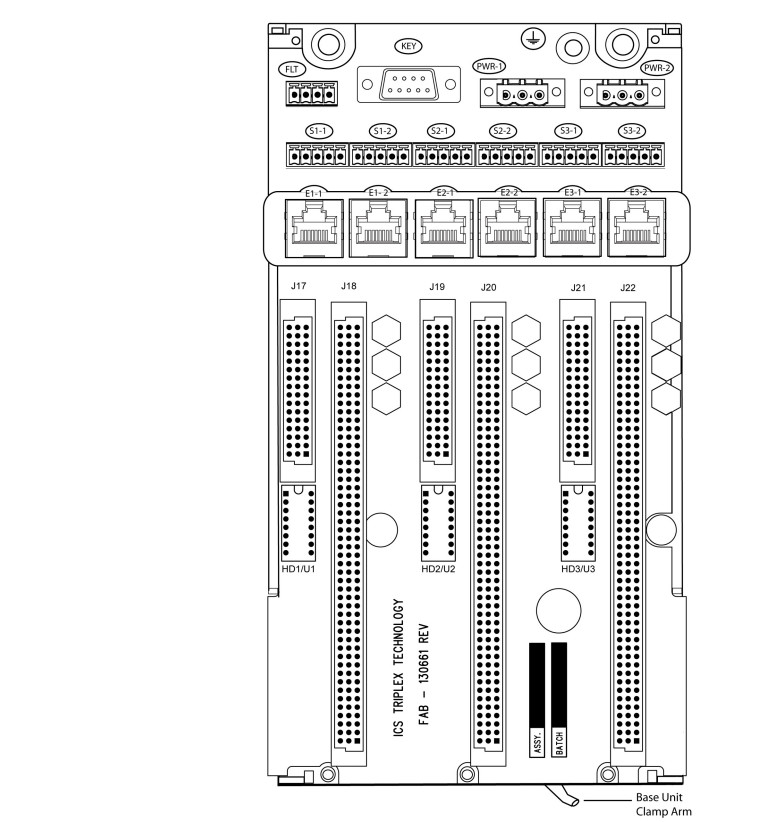

Eksternal Ethernet, Serial Data dan Power Connections Koneksi eksternal unit basis prosesor adalah:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

Koneksi daya memasok semua tiga modul dengan daya redundant, setiap modul prosesor masing-masing memiliki dua port Serial dan dua konektor port Ethernet.Konektor KEY mendukung ketiga modul prosesor dan membantu mencegah akses ke aplikasi kecuali tombol Program Enable dimasukkan.

Serial Communications Ports Port serial (S1-1 dan S1-2; S2-1 dan S2-2; S3-1 dan S3-2) mendukung mode sinyal berikut tergantung pada penggunaannya: • RS485fd:Koneksi full duplex empat kawat yang menampilkan bus yang berbeda untuk mengirimkan dan menerimaPilihan ini juga harus digunakan ketika pengontrol bertindak sebagai Master MODBUS menggunakan definisi fourwire opsional yang ditentukan dalam Bagian 3.3.3 dari standar MODBUS-over-serial. • RS485fdmux: Koneksi full-duplex empat kabel dengan output tiga keadaan pada koneksi pemancar.Ini harus digunakan ketika pengendali bertindak sebagai MODBUS Slave pada bus empat kabel. • RS485hdmux: Koneksi setengah dupleks dua kabel yang berlaku untuk penggunaan master atau slave. Ini ditunjukkan dalam standar MODBUS-over-serial.

Baterai Cadangan Prosesor Modul prosesor T9110 memiliki baterai cadangan yang memberi daya pada Jam Waktu Nyata (RTC) internal dan bagian dari memori volatil (RAM).Baterai hanya memasok daya ketika modul prosesor tidak lagi didukung dari catu daya sistem. Fungsi spesifik yang dipertahankan baterai pada kehilangan daya lengkap adalah: • Real Time Clock - Baterai memasok daya ke chip RTC itu sendiri.• Variabel yang disimpan - Data untuk variabel yang disimpan disimpan di akhir setiap pemindaian aplikasi di bagian RAMPada pemulihan daya, data yang disimpan dimuat kembali ke variabel yang ditugaskan sebagai variabel yang disimpan untuk digunakan oleh aplikasi.• Log diagnostik - Log diagnostik prosesor disimpan di bagian RAM yang didukung oleh bateraiBaterai memiliki umur desain 10 tahun ketika modul prosesor terus-menerus didukung; untuk modul prosesor yang tidak didukung, umur desain hingga 6 bulan.Kehidupan desain baterai didasarkan pada operasi pada suhu konstan 25°C dan kelembaban rendahKelembaban tinggi, suhu dan siklus daya yang sering akan memperpendek umur operasi baterai.

Fitur:

• 40 saluran input per FTA.
• Koneksi perangkat lapangan standar industri (2-kawat).
• Kompatibilitas rel DIN standar.
• Pemasangan dan koneksi yang sederhana.
• Operasi 24 Vdc.
• Koneksi SmartSlot untuk “satu ke banyak” penggantian panas modul input.
• Sumber daya medan yang digabungkan per saluran.
• Dioda Pemancar Cahaya (LED) di dalam pesawat menunjukkan integritas pasokan listrik lapangan.

Rincian pengiriman:

Garansi: 12 bulan.
Waktu pengiriman: 1-2 hari kerja.
Jenis pembayaran:T/T dan Western Union.
Mitra kurir: DHL, UPS, TNT, FedEx dan EMS.
Spesifikasi teknis, manual dan lembar data: Tersedia atas permintaan.

Gambar:
