IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Kondisioner sinyal Transduser berbasis piezoelektrik

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Kondisioner sinyal Transduser berbasis piezoelektrik

Fitur:

• Untuk akselerometer piezoelektrik CA xxx dan sensor tekanan dinamis CP xxx
• Filter high-pass dan low-pass yang dapat dikonfigurasi
• Rentang frekuensi: 0,5 Hz sampai 20 kHz
• Integrator opsional untuk menghasilkan output kecepatan
• Opsional 2 kabel arus atau 3 kabel transmisi tegangan
• Disertifikasi untuk digunakan dalam atmosfer yang berpotensi meledak
• Berbagai pilihan instalasi tersedia

Deskripsi:

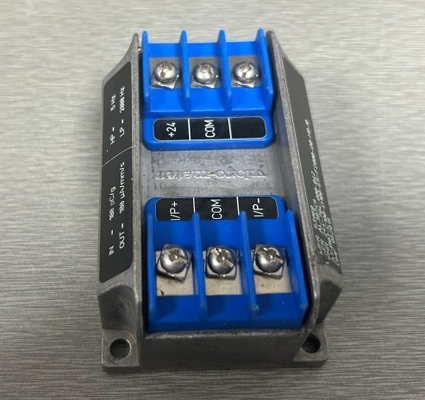

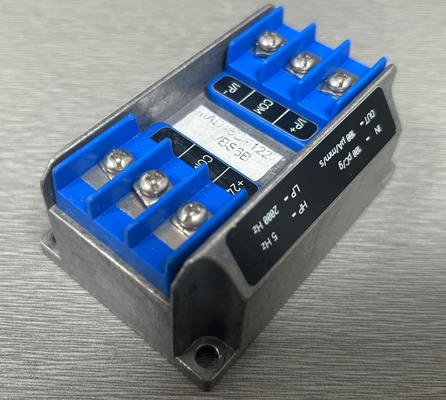

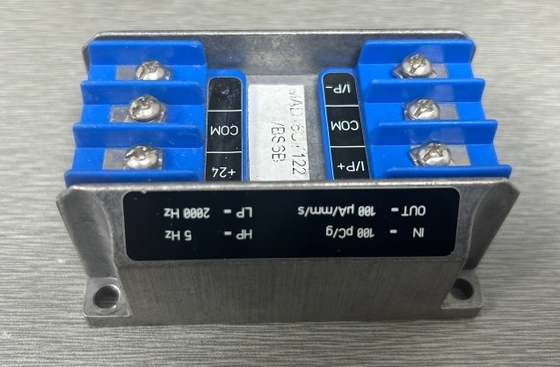

Kondisioner sinyal IPC 704 mengubah sinyal berbasis muatan dari transduser berbasis piezoelektrik menjadi sinyal arus atau tegangan.Sinyal arus atau tegangan ini ditransmisikan ke elektronik pengolahan melalui kabel transmisi 2-kabel atau 3-kabel standar.

Sirkuit elektronik kondisioner sinyal IPC 704 terintegrasi ke dalam kandang aluminium yang dibentuk.Kondisioner sinyal memiliki filter high-pass dan low-pass yang dapat dikonfigurasi dan integrator opsional untuk memberikan output kecepatanSelain itu, filter RFI melindungi input dan output terhadap interferensi frekuensi radio dan pengaruh elektromagnetik lainnya.

IPC 704 untuk sensor yang menggunakan bahan piezoelektrik standar (244-704-000-042-...)

• Transfer tanpa integrator: 0,1 sampai 10 mV/pC atau 0,1 sampai 10 μA/pC

• Transfer dengan integrator: 981 sampai 98 100 mV/s atau 981 sampai 98 100 μA/s

IPC 704 untuk sensor yang menggunakan bahan piezoelektrik GaPO4 (244-704-000-511-...)

• Transfer: 0,1 hingga 50 mV/pC atau 0,1 hingga 50 μA/pC

Kesalahan linearitas: ≤ 0,2 %

Stabilitas suhu: 100 ppm / °C

Fase:

180° antara sinyal masuk dan output akselerasi.

180° antara sinyal masuk dan tekanan keluar.

90° antara akselerasi dan kecepatan output. (Lihat grafik di bawah.)
