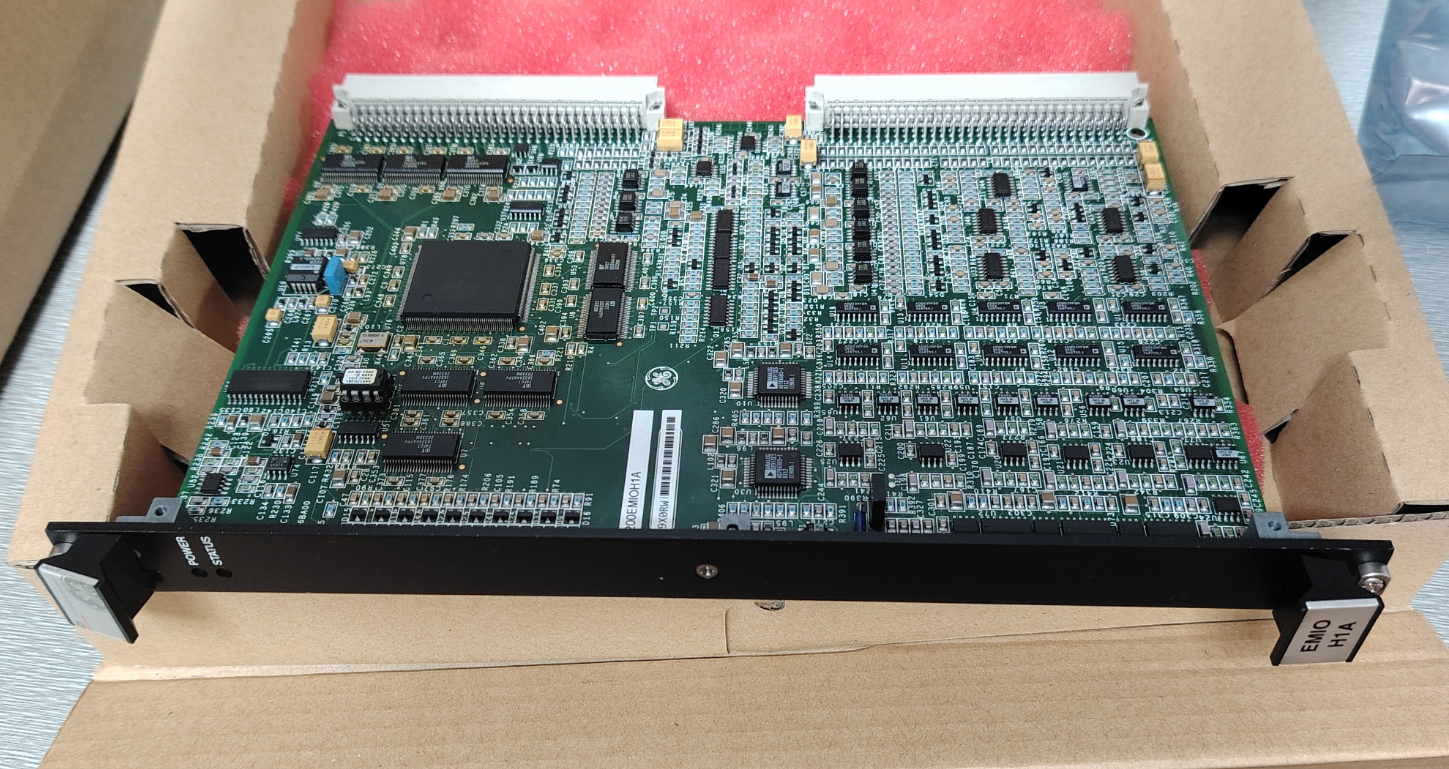

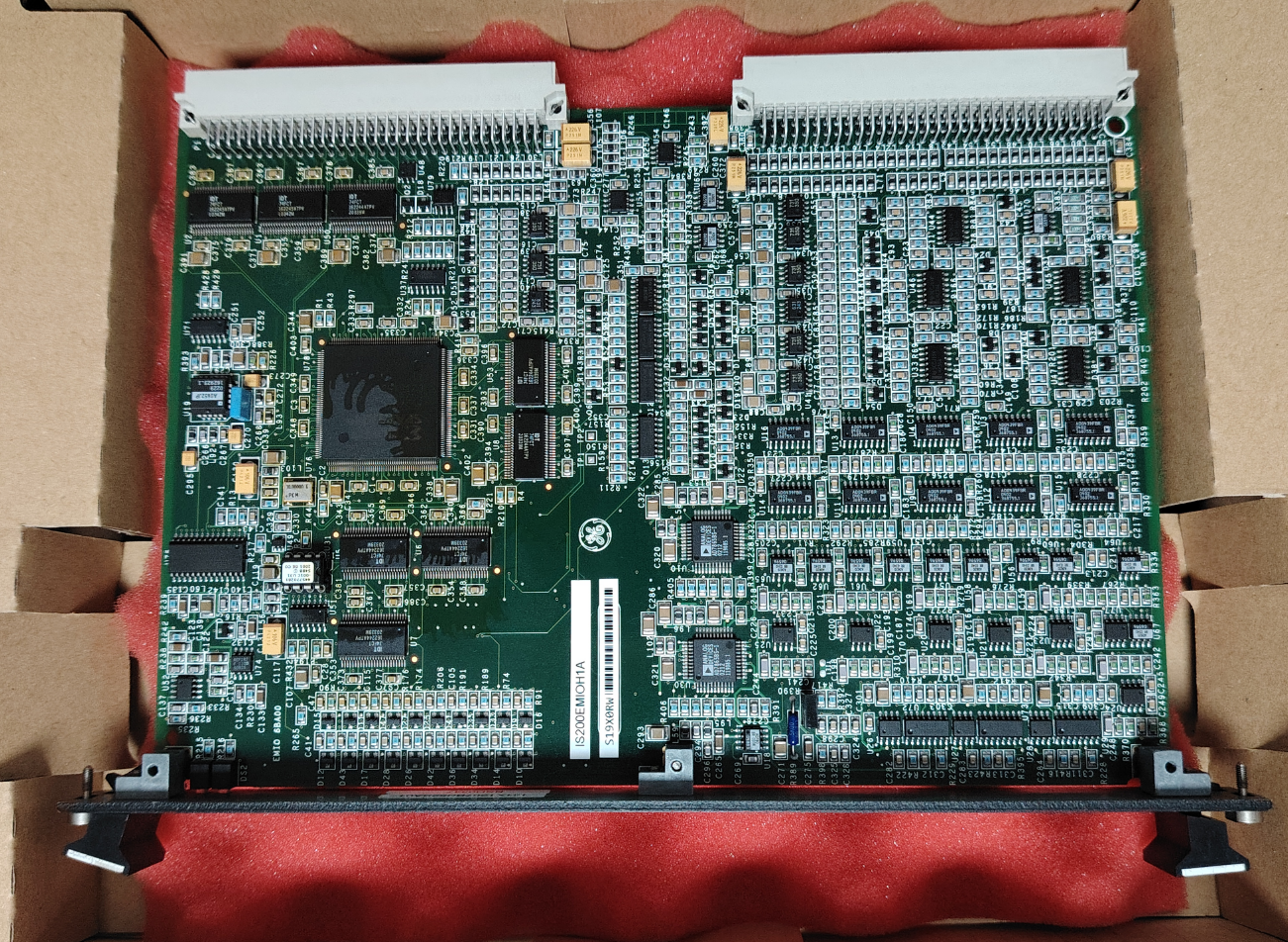

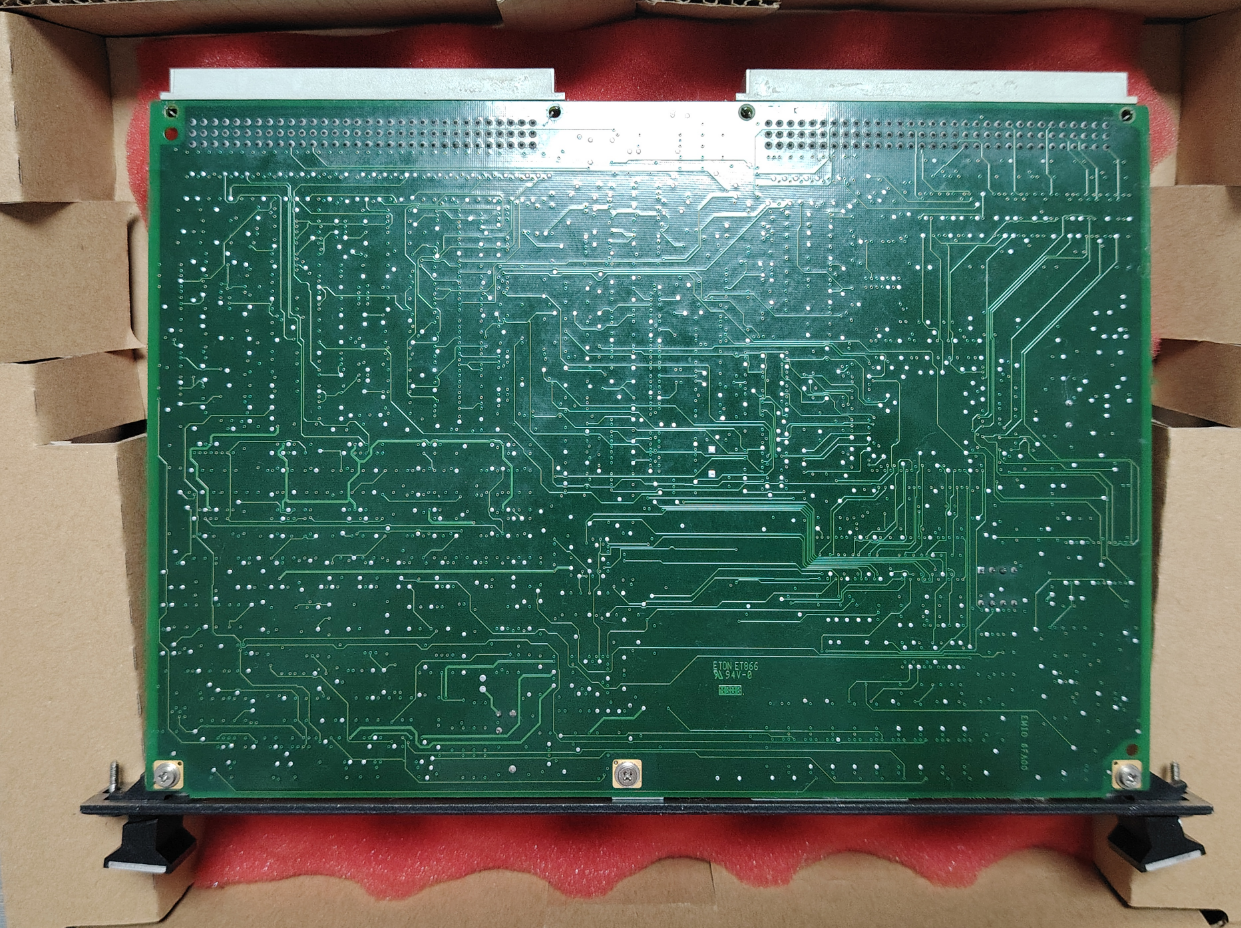

IS200EMIOH1A GE Mark VI CARD-EX2100 Papan I/O UTAMA

GE IS200EMIOH1A adalah papan antarmuka I/O inti utama dalam sistem kontrol eksitasi EX2100 / Mark VIe.Ini berfungsi sebagai pusat pusat untuk pemrosesan sinyal dan distribusi dalam seluruh sistem rangsangan, menangani konversi tiga kali lipat "digital-to-analog-to-pulse" dan pemrosesan sinyal dalam sirkuit medan magnet generator.

Papan ini dirancang sebagai modul slot tunggal standar VME dengan tinggi ganda.dan ketat mematuhi prosedur pemeliharaan dan penggantian standar, secara signifikan meningkatkan efisiensi operasi sistem dan mengurangi risiko downtime yang tidak direncanakan yang disebabkan oleh kegagalan perangkat keras.

• Sistem yang kompatibel: Mark VI, Mark VIe, EX2100, EX2100e
• Faktor Bentuk: Kartu standar VME bertingkat ganda, slot tunggal
• Sumber Daya: 5 VDC dari backplane atau 24 VDC
• Konsumsi daya ≤ 12 W (pada beban penuh)
• Input analog: 16 saluran (dikonfigurasi untuk TC, RTD, 4-20mA)
• Input digital: 16 saluran (24V DC kontak kering / basah)
• Keakuratan analog: ±0,1% FS (4-20 mA), ±0,5°C (RTD)
• Tegangan isolasi: 500 V AC (antara saluran dan ke sistem)
• Suhu operasi: -30°C sampai +70°C (Model suhu luas: -40°C sampai +85°C)

Link lembar data:GE Mark VI.pdf

• Generasi Listrik Turbin Gas:Digunakan dalam unit pembangkit tenaga turbin gas tugas berat seperti seri 9FA, 9FB, dan 7HA,dengan tepat mengelola sinyal PT/CT dalam sirkuit eksitasi generator untuk memastikan respon cepat dalam regulasi eksitasi.
• Tenaga termal dan nuklir:Digunakan dalam unit tenaga panas superkritis 600MW-1300MW dan unit turbin uap pulau konvensional di pembangkit listrik tenaga nuklir.Ia mempertahankan tegangan output generator yang stabil untuk memenuhi standar kualitas listrik yang ketat..
• Energi hidro dan penyimpanan energi:Dirancang untuk kondisi operasi unik unit generator hidro, ia mempertahankan akurasi kontrol di bawah kondisi yang kompleks seperti variasi kepala yang sering dan fluktuasi beban.Ini juga memainkan peran yang sangat penting dalam presisi tinggi, skenario respon cepat seperti pembangkit listrik penyimpanan pompa dan mesin pergeseran fase sinkron.
• Energi Angin:Memberikan dukungan penting untuk sistem kontrol eksitasi turbin angin, memastikan operasi yang stabil bahkan di lingkungan yang keras dengan fluktuasi kecepatan angin yang sering,dengan demikian menjamin bahwa sistem tenaga angin secara efisien dan dapat diandalkan mengubah energi angin menjadi listrik.
