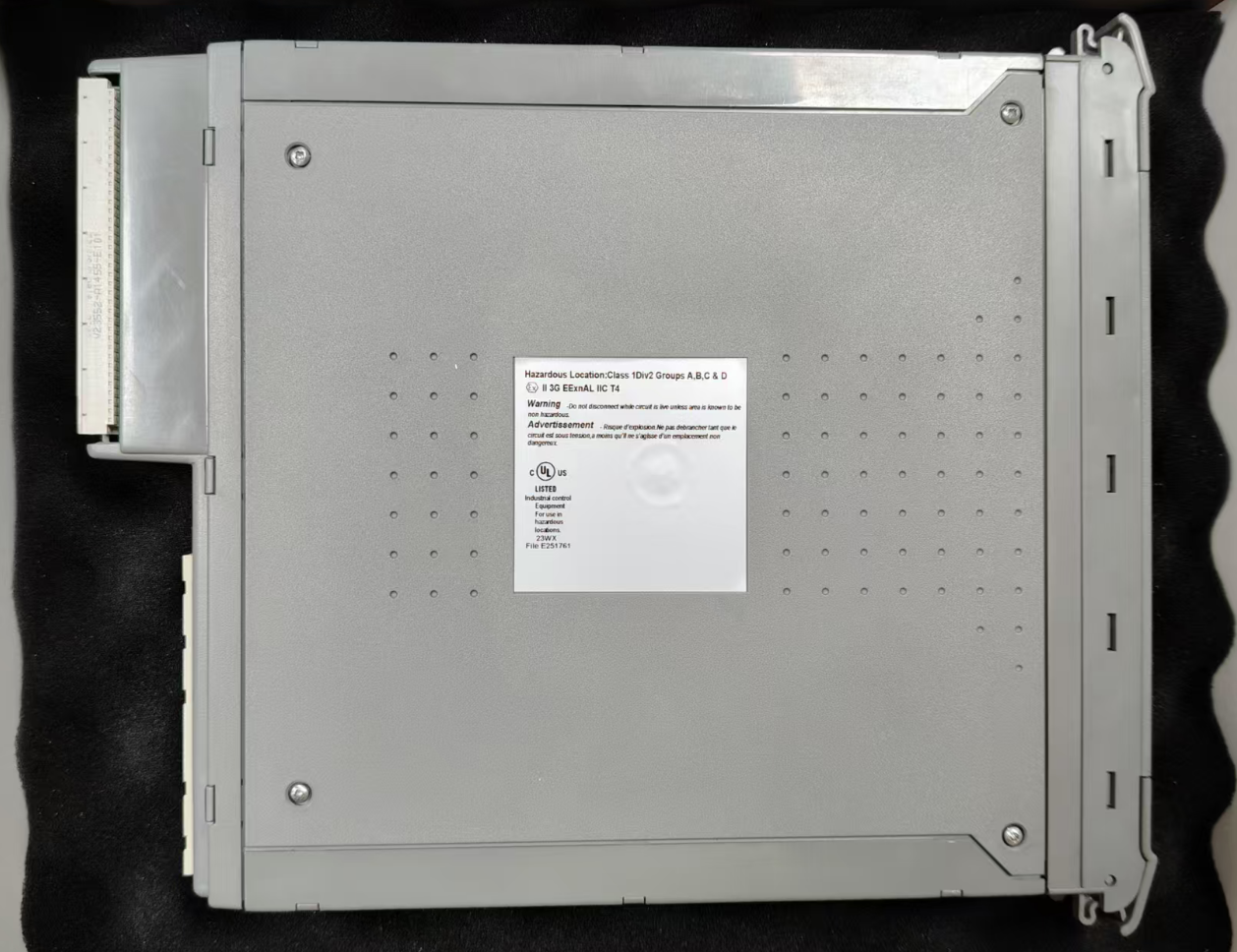

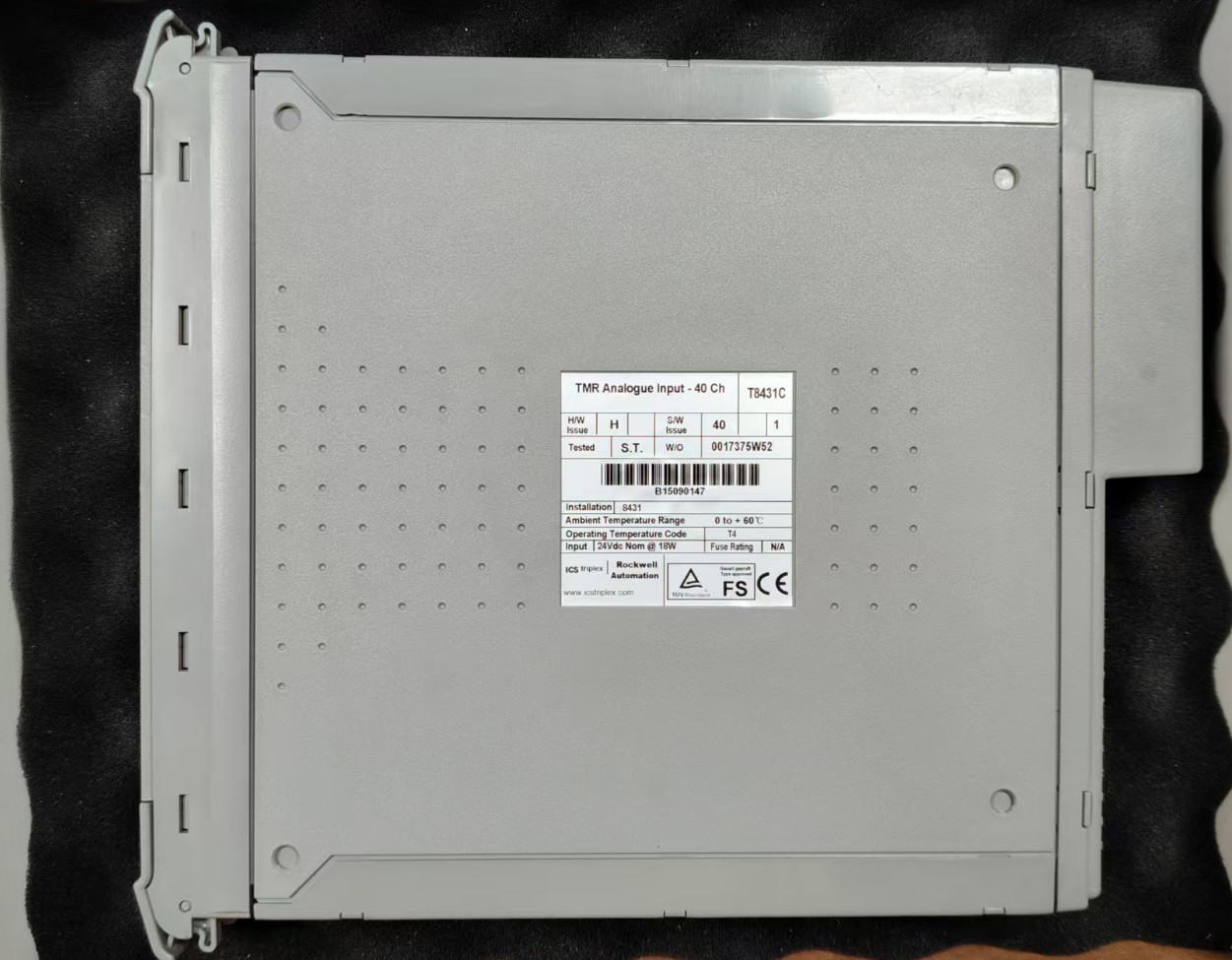

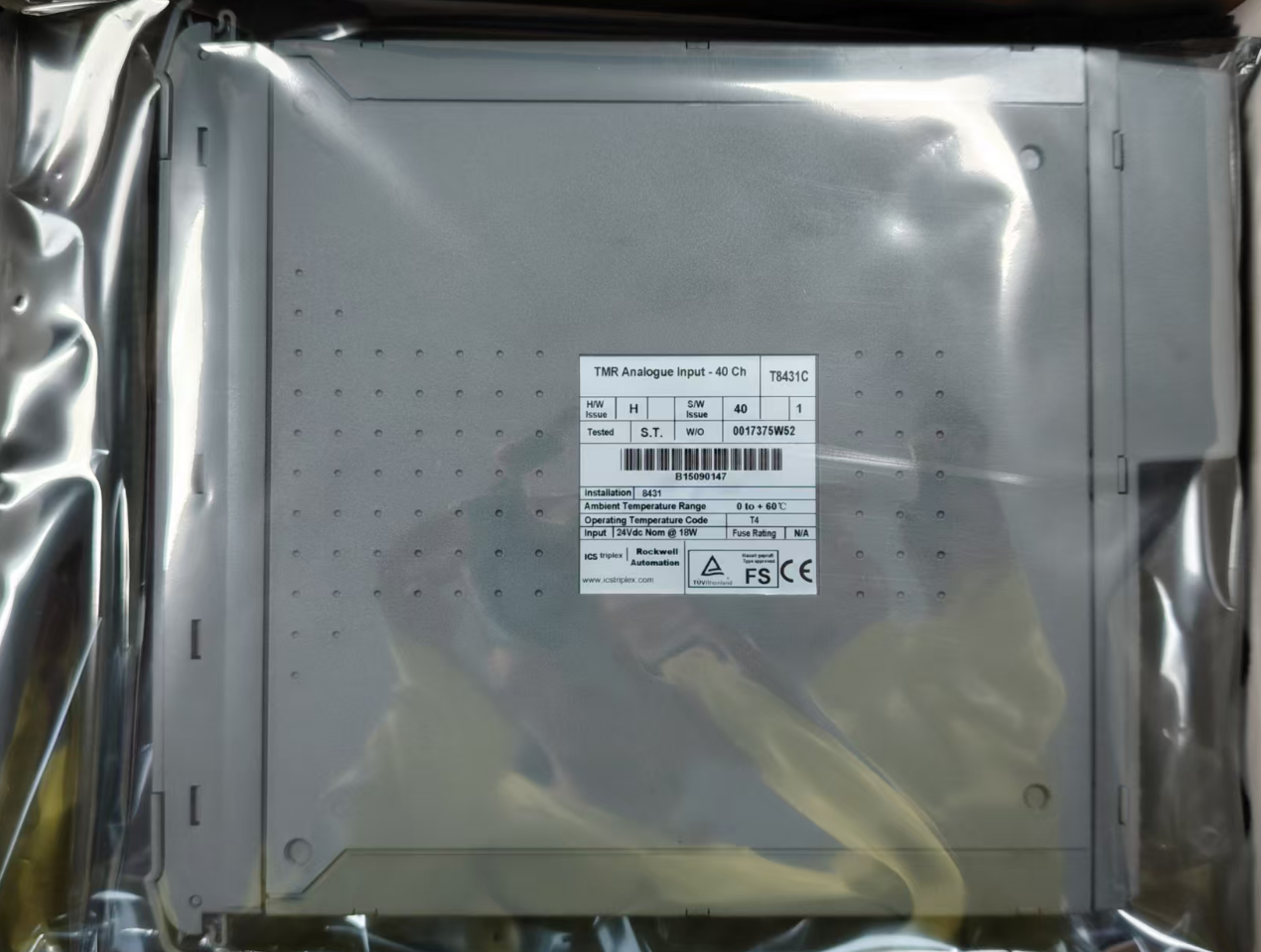

T8431C Invensys Triconex

T8431C adalah modul I/O inti dalam seri TMR Dipercaya.modul ini sangat cocok untuk aplikasi yang menuntut keandalan sistem yang sangat tinggi, seperti Sistem Instrumen Keamanan (SIS), Sistem Penutupan Darurat (ESD), dan Sistem Deteksi Api dan Gas (F&G).

Fungsi utama modul adalah untuk secara akurat memperoleh sinyal analog dari lapangan dan mentransmisikannya dengan aman dan dapat diandalkan ke pengontrol TMR dalam sistem Trusted.Dilengkapi dengan catu daya industri 24 Vdc, modul ini menawarkan pilihan konfigurasi yang fleksibel dan mendukung sinyal arus (seperti pemancar suhu, tekanan, dan aliran 4-20 mA) dan sinyal tegangan.

• Tipe produk: Modul Masukan Analog TMR Dipercaya
• Seri: Seri TMR Dipercaya
• Jumlah Saluran Masuk: 40 Saluran
• Jenis sinyal masukan: arus 0-22 mA / tegangan 0-6 VDC
• Waktu Pembaruan Sampling: 0,5 ms
• Resolusi: 3,9 μA (1/256 mA)
• Keakuratan pengukuran: ± 1% dari skala penuh
• Keakuratan kalibrasi: 0,03%
• Tegangan operasi: 20-32 VDC
• Konsumsi daya: sekitar 15-18 W
• Suhu operasi: -5°C sampai +60°C (beberapa model mendukung -40°C sampai +70°C)
• Suhu penyimpanan: -25°C sampai +70°C
• Kelembaban relatif: 10% sampai 95% RH (non-kondensasi)
• Tegangan isolasi: 2500 Vrms
• Peringkat perlindungan: IP20
• Pengisian: Pengisian rak 19 inci (4 slot TE)
• Sertifikasi keselamatan: SIL 3 (IEC 61508)

1. Pastikan bahwa rangkaian kabel lapangan dipasang dan diposisikan dengan benar
2. Gunakan kunci pelepasan untuk melepaskan kunci eject pada modul, memastikan bahwa kunci sepenuhnya terbuka
3. Tahan ejektor dan dengan hati-hati memasukkan modul ke slot target
4. Tekan ke bawah pada bagian atas dan bawah dari faceplate modul untuk mendorong modul sepenuhnya ke tempat
5. Tutup ejektor modul dan pastikan ia snap ke posisi terkunci

Di pembangkit listrik, T8431C digunakan dalam sistem perlindungan overspeed untuk turbin gas dan turbin uap, serta dalam sistem interlock keamanan untuk boiler.Modul ini memantau parameter kunci seperti kecepatan rotasi, suhu, tekanan, dan getaran secara real time. jika parameter melebihi kisaran aman, segera memicu mekanisme perlindungan shutdown untuk mencegah kerusakan peralatan dan cedera pribadi.

Jenis sinyal masukan apa yang didukung T8431C?
T8431C mendukung input arus 0-22 mA dan input tegangan 0-6 VDC, dan dapat dikonfigurasi untuk berbagai rentang sinyal industri standar, seperti 0-10 V, 0-20 mA, dan 4-20 mA.

Apakah T8431C mendukung hot-swapping?
Ya. T8431C mendukung fungsi hot-swap. Dalam konfigurasi Companion Slot atau SmartSlot, modul yang rusak dapat diganti saat sistem berjalan, tanpa perlu downtime.

Apa siklus kalibrasi untuk T8431C?
Disarankan untuk melakukan pemeriksaan kalibrasi pada saluran input setiap dua tahun.

T8431 Lembar data (PDF)
