IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Tempat asal Amerika Serikat
Nama merek GE
Sertifikasi Certificate of Origin
Nomor model IS200TVIBH2B
Dokumen GE Mark VI.pdf
Kuantitas min Order 1 buah
Harga $1900
Kemasan rincian 2400-3000bph
Waktu pengiriman 5-7 hari
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Cina
Detail produk
Merek GE Nomor Modul IS200TVIBH2B
Katalog Mark VI Harga Jual $ 1900
Kondisi dalam stok Asal Amerika Serikat
Waktu Pimpin 3-5 hari kerja Warrenty 1 Tahun
Berat 1KG
Tinggalkan pesan
Deskripsi Produk

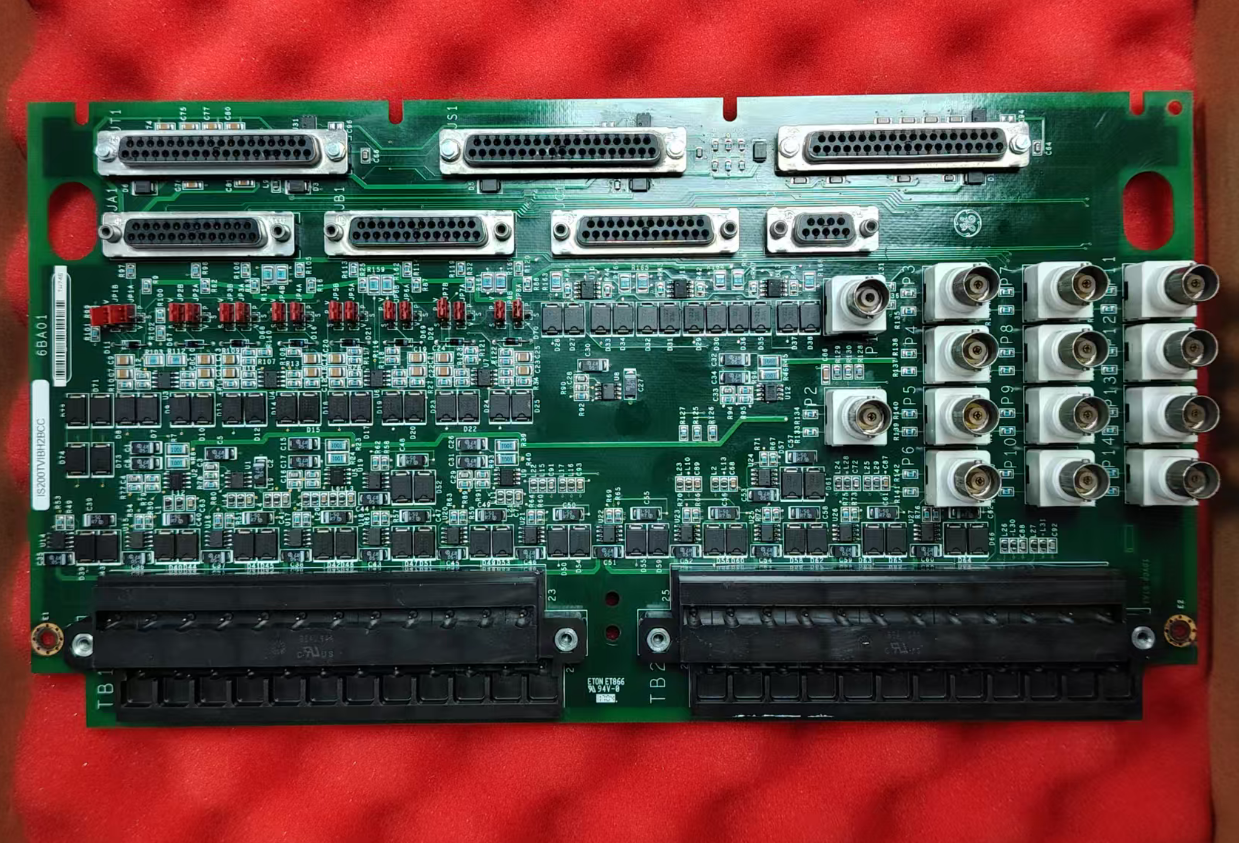

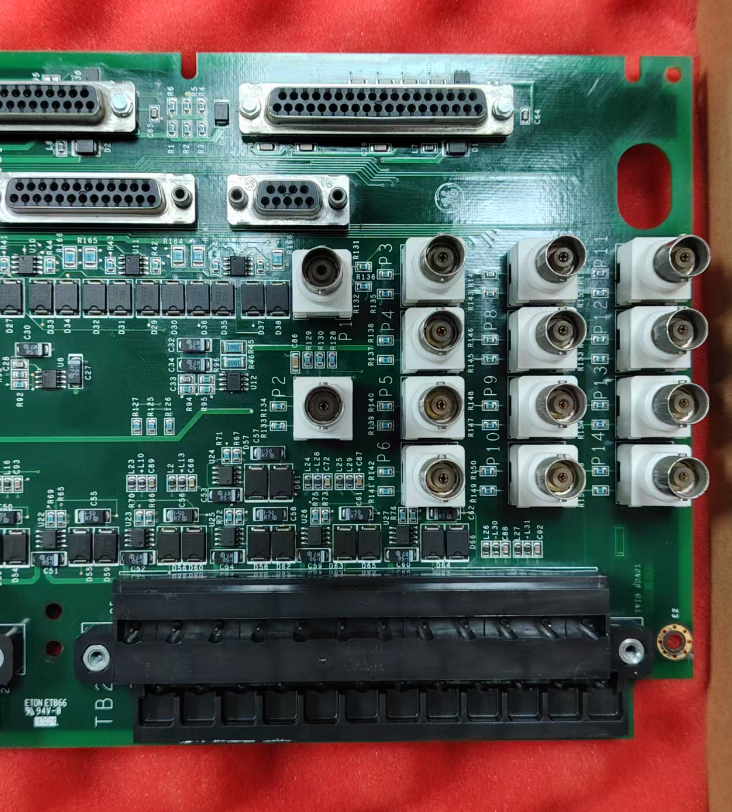

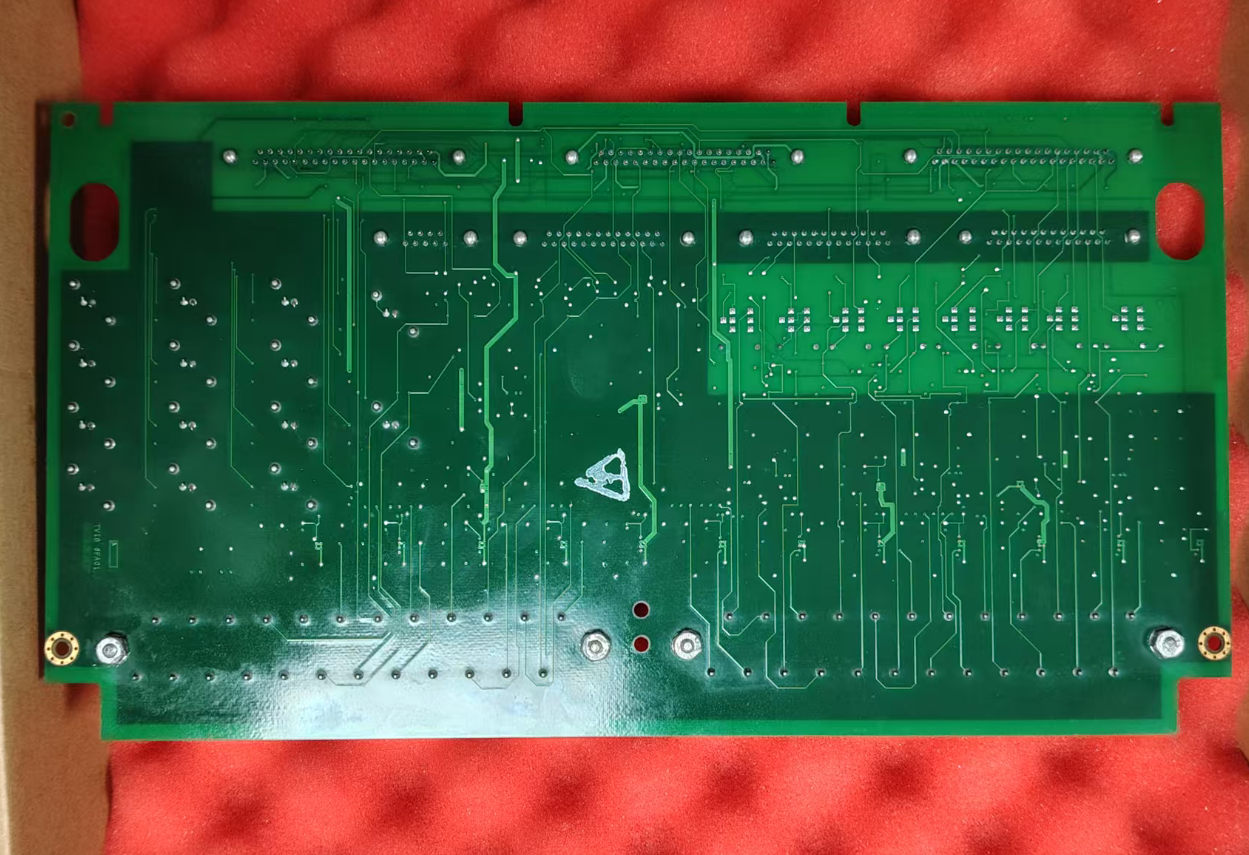

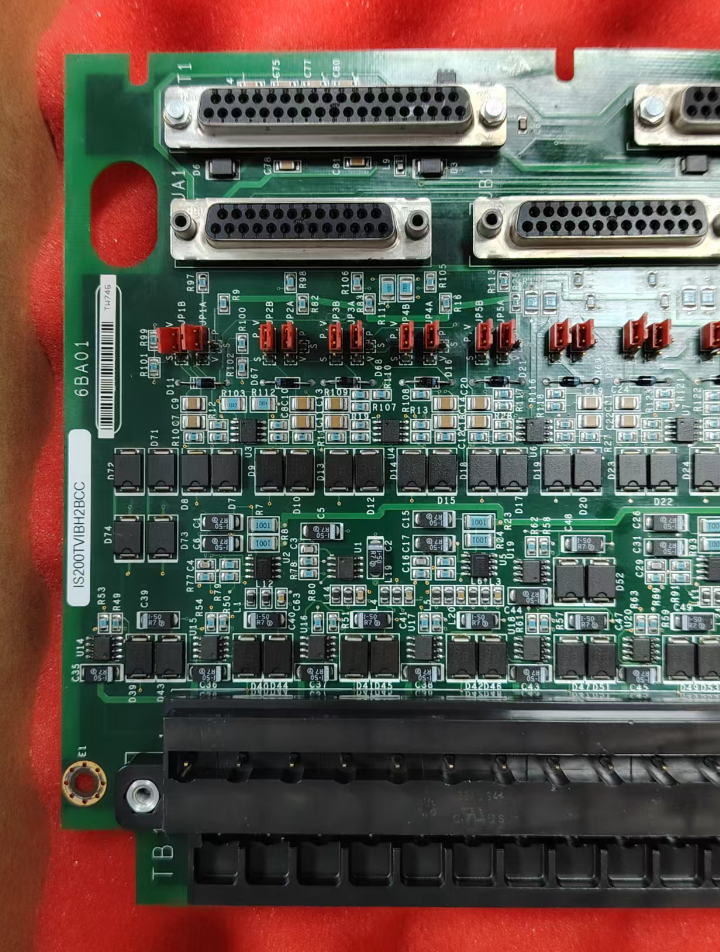

IS200TVIBH2B Papan Terminal Getaran GE Mark VI
IS200TVIBH2B adalah papan terminal sinyal getaran yang dirancang dan diproduksi oleh General Electric (GE).Berfungsi sebagai antarmuka perangkat keras untuk sistem pemantauan getaran, ia menghubungkan sensor ke modul kontrol utama, memungkinkan pemantauan yang tepat dan perlindungan dari kondisi getaran unit generator turbin uap.
Dalam sistem analisis getaran Mark VI, IS200TVIBH2B biasanya bekerja bersama dengan papan IS200VVIB.kartu ini dapat terhubung ke hingga tiga papan VVIB dari seri yang samaDalam konfigurasi sistem TMR (Triple Module Redundancy), satu papan TVIB dapat terhubung ke tiga papan VVIB.
Fungsi inti dari IS200TVIBH2B adalah untuk menyediakan pemetaan terminal fisik dan listrik langsung untuk instrumentasi mesin berputar, penanganan kondisi sinyal, pemrosesan data,dan komunikasi dengan modul lainIni berfungsi sebagai titik akhir utama untuk beberapa probe getaran dan akselerometer, mengarahkan sinyal analog ke GE Mark VIe atau sistem pemantauan yang kompatibel.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Fitur Utama
  • Jenis produk: Papan terminal getaran
  • Seri: Mark VI
  • Tegangan Masuk: 24 V DC
  • Suhu operasi: -40°C sampai +70°C
  • Suhu penyimpanan: -40°C sampai +85°C
  • Port I/O getaran: 8
  • Total saluran I/O: 16
  • Jenis input: analog
  • Kisaran input: 0 sampai 10 V
  • Keakuratan: 0,1%
  • Resolusi: 12 bit
  • Tingkat pengambilan sampel: 100 kHz
  • Antarmuka Komunikasi: RS485
Spesifikasi Produk
Nama merek General Electric
Model IS200TVIBH2B
Katalog Mark VI
Berat Bruto 2.2 lbs / 35.2 oz / 1kg
Ukuran Kemasan 16cm x 16cm x 12cm
Negara Asal Amerika Serikat
Kode HS 8537101190
Waktu Pelaksanaan Di dalam stok
Pelabuhan Pelayaran Xiamen
Pembayaran T/T
Harga Penjualan $ 1900
Jaminan 12 bulan
Waktu Pengolahan 3-5 hari kerja
Mitra Kurir DHL, UPS, TNT, FedEx dan EMS
Studi Kasus
Dalam aplikasi yang melibatkan turbin uap industri ekstraksi tunggal,Papan terminal IS200TVIBH2B digunakan untuk menghubungkan probe getaran sumbu X/Y yang dipasang di rumah bantalan depan dan belakang turbinIni memperoleh sinyal getaran rotor secara real time dan mengirimkan data ke sistem kontrol Mark VI.
Ketika amplitudo getaran melebihi ambang batas alarm yang telah ditetapkan sebelumnya, sistem akan memperingatkan operator; jika getaran memburuk lebih lanjut dan mencapai ambang batas trip, logika perlindungan akan diaktifkan,dan turbin dimatikan segera melalui perangkat trip elektronik (ETD), sehingga mencegah gesekan antara komponen rotor dan stator dan mencegah kegagalan bencana.
Vibration monitoring system application diagram
Langkah-langkah pencegahan pemasangan
Pemasangan yang Aman Pastikan papan terminal berada di tempat yang aman di dalam lemari. Semua sekrup pemasangan harus diperketat ke torsi yang ditentukan untuk mencegah longgar akibat getaran.
Pilihan Kabel Kabel twisted-pair terlindung harus digunakan untuk sinyal getaran.
Isolasi Kabel Mempertahankan isolasi yang memadai antara kabel medan tegangan tinggi dan kabel sinyal getaran tegangan rendah untuk mencegah kopling induktif.
Spesifikasi Pengetasan Perisai kabel harus diakhiri di titik pengantar yang ditunjuk pada papan terminal untuk memastikan bahwa total impedansi loop tidak melebihi ambang batas yang ditentukan untuk modul pemantauan.Perisai harus dibumi hanya di ujung sumber sinyal atau sebagaimana yang diminta oleh dokumentasi desain sistem untuk menghindari gelung tanah.
Ventilasi dan Penyebaran Panas Menjaga celah ventilasi setidaknya 30 mm di sekitar modul.
Pengujian Setelah Pemasangan Setelah pemasangan, lakukan pengujian kontinuitas listrik titik ke titik untuk memastikan tidak ada sirkuit pendek antara kabel sinyal dan sasis kabin.
Pelabelan Pelabelan Lapangan Semua kabel lapangan harus diberi label sesuai dengan diagram sirkuit sebelum terhubung ke terminal sekrup.
Metode Pemeliharaan
Ujian Online Sistem Mark VI mendukung pengujian fungsional sistem perlindungan secara online, termasuk loop pemantauan getaran,memungkinkan integritas alarm dan trip logic untuk diverifikasi saat unit beroperasi.
Pemantauan Kondisi Melalui stasiun operator HMI (Human-Machine Interface), operator dapat melihat informasi real-time seperti tingkat getaran, amplitudo getaran 1X, dan sudut fase, melakukan analisis tren,dan menerapkan pemeliharaan prediktif.
Diagnosis yang Salah Ketika sistem mendeteksi anomali seperti sensor pemutusan koneksi, kegagalan listrik, atau sinyal di luar jangkauan,pesan alarm khusus dihasilkan pada HMI untuk membantu personel pemeliharaan dengan cepat menentukan masalah.
Pertanyaan yang Sering Diajukan
Apakah IS200TVIBH2B membutuhkan kalibrasi?
Kartu ini tidak memiliki potensiometer dan tidak memerlukan kalibrasi.
Apakah IS200TVIBH2B kompatibel dengan semua kartu dalam seri Mark VIe?
Kecuali kartu VVIB, kartu ini tidak kompatibel dengan kartu lain dalam seri Mark VIe.
Kecepatan poros apa yang didukung IS200TVIBH2B?
Ini mendukung kecepatan poros mulai dari 3000 hingga 3600 rpm. Kecepatan poros yang lebih tinggi membutuhkan tingkat pengambilan sampel yang lebih tinggi.
