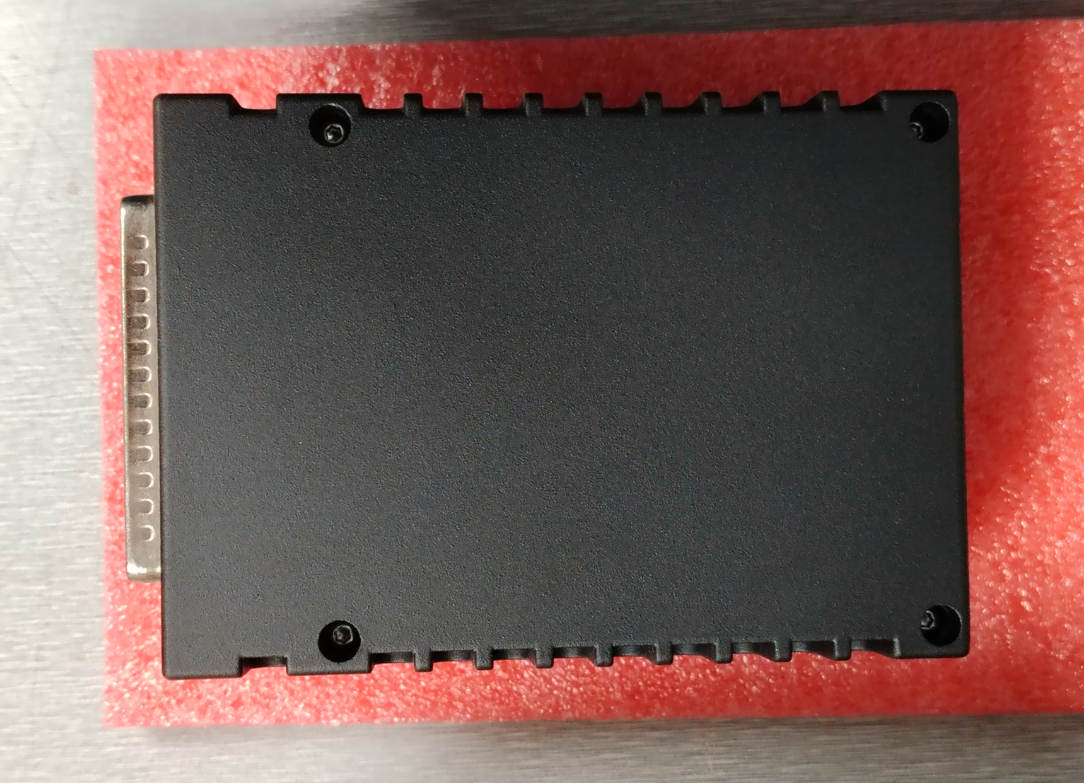

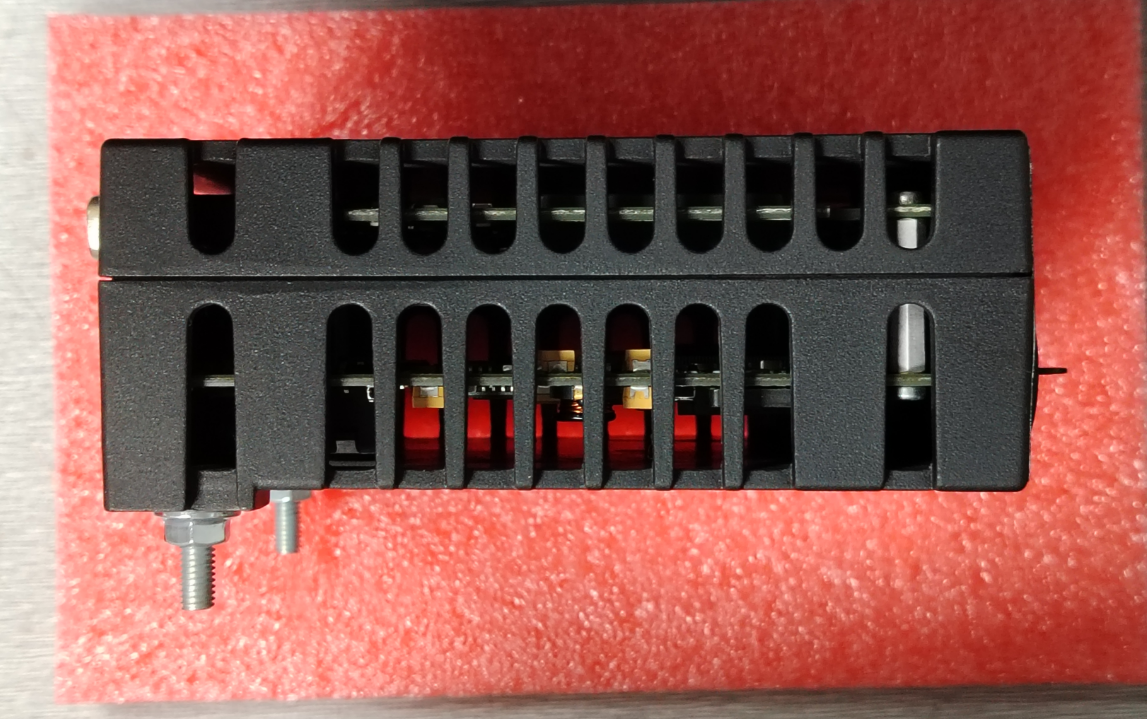

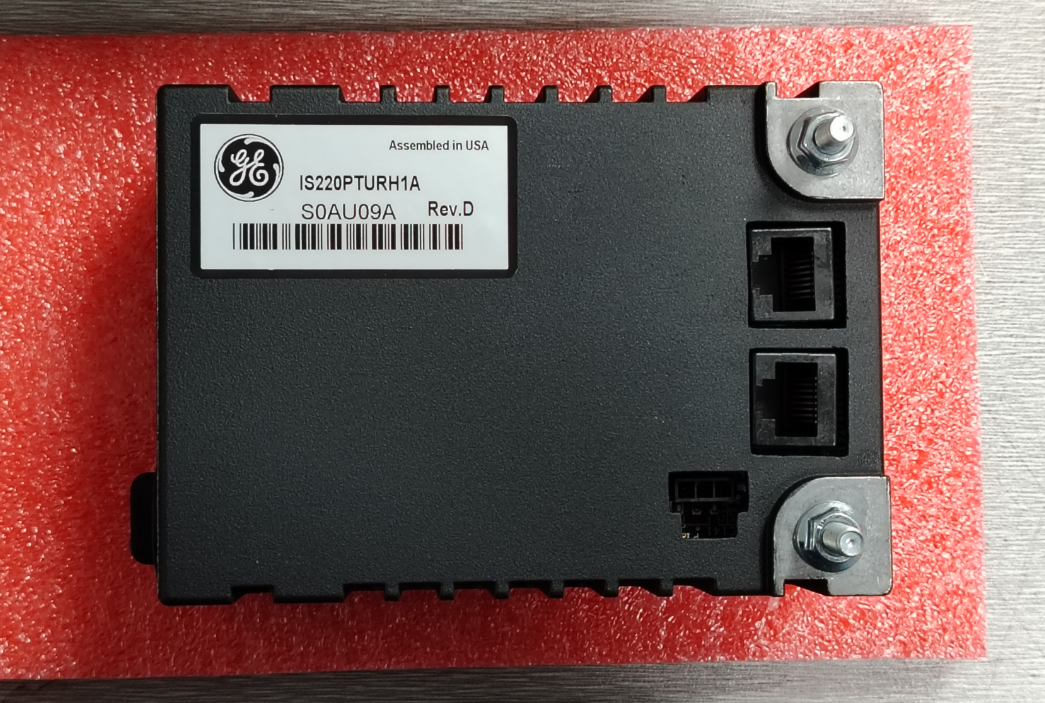

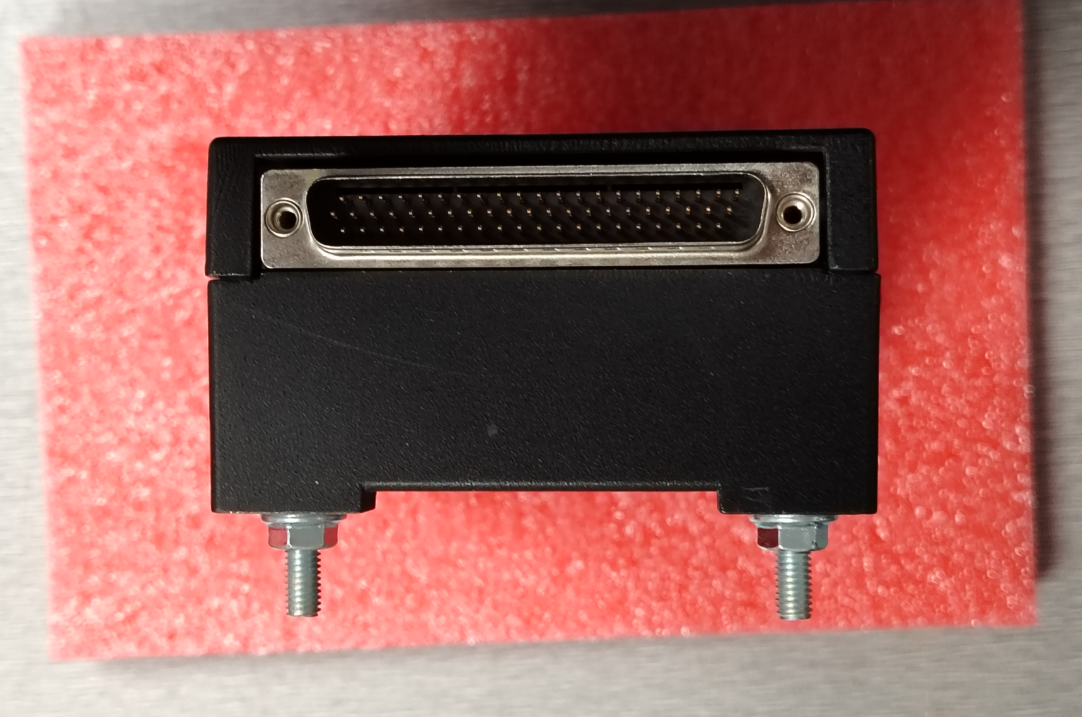

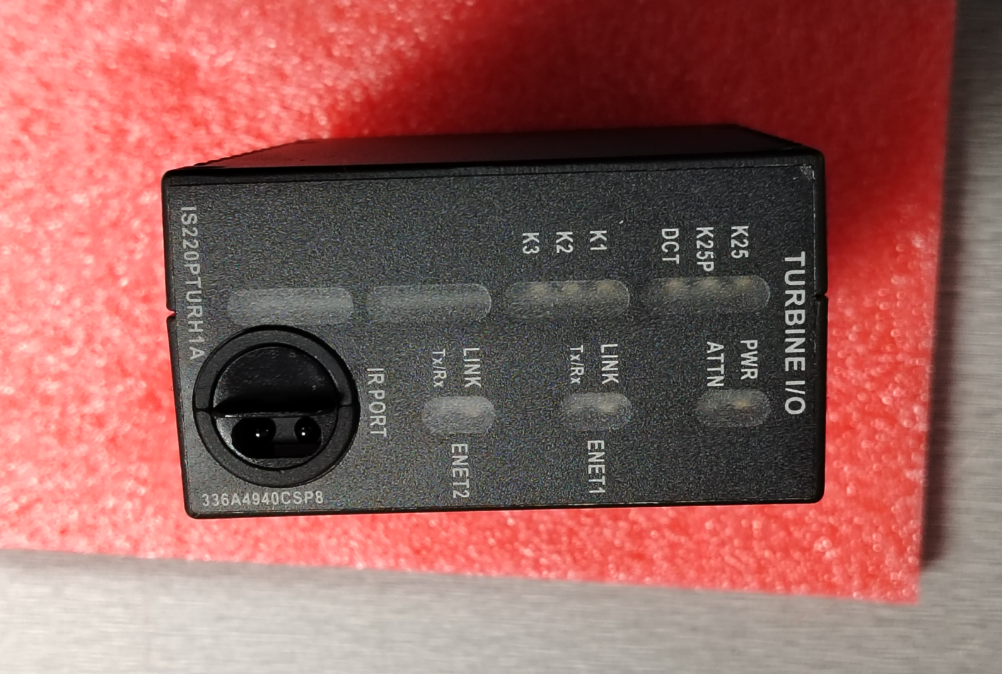

IS220PTURH1A GE Mark VIe
| Tempat asal | Amerika Serikat |
|---|---|
| Nama merek | GE |
| Sertifikasi | Certificate of Origin |
| Nomor model | IS220PTURH1A |
| Dokumen | GE-Mark-VIe-VIeS.pdf |
| Kuantitas min Order | 1 buah |
| Harga | $4800 |
| Kemasan rincian | 2400-3000bph |
| Waktu pengiriman | 5-7 hari |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | Cina |
Detail produk
| Merek | GE | Nomor Modul | IS220PTURH1A |
|---|---|---|---|
| Katalog | Tandai VIe | Harga Jual | $4800 |
| Kondisi | dalam stok | Asal | Amerika Serikat |
| Waktu Pimpin | 3-5 hari kerja | Warrenty | 1 Tahun |
| Berat | 1KG |
Deskripsi Produk
IS220PTURH1A GE Mark VIe
Ikhtisar Produk
IS220PTURH1A adalah modul perlindungan turbin yang dirancang oleh General Electric (GE) untuk sistem kontrol seri Speedtronic Mark VIe. Berkat arsitektur perangkat kerasnya yang independen terhadap pengontrol utama, waktu respons yang cepat, dan kemudahan pemeliharaan, perangkat ini telah menjadi komponen inti dalam sistem kontrol Mark VIe GE untuk memastikan pengoperasian turbin yang aman.
Modul ini secara teknis disebut sebagai "paket perjalanan utama". Dirancang untuk berfungsi sebagai "garis pertahanan terakhir" untuk keselamatan turbin, ini menyediakan antarmuka listrik antara papan terminal kontrol turbin dan satu atau dua jaringan Ethernet, memungkinkan transmisi data dan sinyal kontrol yang andal. Ia secara khusus bertanggung jawab untuk memproses semua sinyal penting yang terkait langsung dengan keselamatan turbin, seperti perlindungan kecepatan berlebih dan penghentian darurat. Ini adalah komponen yang sangat diperlukan dalam strategi perlindungan keselamatan di industri berat seperti pembangkit listrik, minyak bumi, dan bahan kimia.
Fitur Utama
- Suhu pengoperasian: -30°C hingga +65°C
- Suhu penyimpanan: -40°C hingga +70°C
- Kelembaban relatif: 5%-95%, tanpa kondensasi
- Peringkat tahan ledakan: Kelas I Div 2 Grup A/B/C/D; ATEX Zona 2 IIC T4 Gc
- Peringkat perlindungan: IP20 untuk modul itu sendiri; kabinet kontrol yang disertakan harus berupa kabinet tahan ledakan dengan peringkat IP54 atau lebih tinggi
- Metode pemasangan: Pemasangan rel DIN standar; kompatibel dengan lemari kontrol standar Mark VIe
Tindakan Pencegahan Penggunaan Produk
| Tindakan pencegahan | Pedoman |
|---|---|
| Pedoman Pemasangan dan Penghapusan untuk Area Berbahaya | Jangan sekali-kali menyambungkan atau mencabut modul atau memutuskan sambungan terminal saat sistem masih diberi energi. Selalu matikan sistem dan putuskan aliran listrik sebelum melakukan pengoperasian apa pun untuk menghindari risiko ledakan |
| Pengkabelan Beban Induktif | Dioda flyback harus dihubungkan secara paralel dengan output yang memicu katup solenoid untuk mencegah tegangan balik merusak kontak modul |
| Spesifikasi Kabel | Di lingkungan tahan ledakan, panjang total kabel sensor tunggal tidak boleh melebihi 304,8 m. Pengukur kabel harus 24-12 AW, dan konduktor tembaga harus memiliki ketahanan suhu ≥90°C |
| Pembatasan Catu Daya | Dalam lingkungan yang aman secara intrinsik (IS), catu daya seri non-JPD tidak boleh digunakan untuk memberi daya langsung pada modul; hanya panel distribusi terbatas arus LVLC yang diizinkan |
| Penggantian Suku Cadang | Model IS220PTURH1A yang dihentikan telah digantikan oleh IS220YTURS1A (Modul Keamanan Mark VIeS). Terminal perangkat keras tidak dapat dipertukarkan; perkuatan memerlukan penggantian blok terminal dan logika konfigurasi secara bersamaan |
| Kondisi Penyimpanan | Simpan suku cadang pada suhu antara -40 dan 65°C. Hindari penyimpanan jangka panjang di lingkungan dengan kelembapan tinggi, debu, atau medan elektromagnetik kuat |
Keuntungan
- Keamanan yang sangat tinggi:Sebagai unit trip utama khusus, arsitektur logika perangkat kerasnya—yang tidak bergantung pada pengontrol utama—memberikan tingkat perlindungan keselamatan tertinggi untuk turbin
- Perawatan Mudah:Fitur "konfigurasi ulang otomatis" sangat menyederhanakan proses penggantian modul, mengurangi waktu henti dan kesalahan manusia
- Keandalan Tinggi:Dirancang untuk pengoperasian berkelanjutan, produk ini menjaga stabilitas di lingkungan industri yang keras dan merupakan produk matang yang telah terbukti di pasar
- Integrasi Tinggi:Sebagai komponen asli sistem Mark VIe, ini memungkinkan integrasi tanpa batas, memastikan integritas dan kompatibilitas sistem
Studi Kasus
Turbin uap di lokasi pabrik baja berkapasitas 15 MW, dilengkapi dengan sistem Mark VIe redundansi tunggal, menggunakan modul IS220PTURH1A tunggal untuk memantau kecepatan turbin dan sinyal berhenti darurat dari katup uap utama.
Sistem ini telah memicu beberapa kali trip yang saling bertautan karena tekanan oli pelumas yang rendah. Modul ini secara akurat mencatat urutan perjalanan, menyediakan data komprehensif untuk menelusuri akar penyebab kegagalan peralatan. Dengan mengganti kartu impor yang sudah ketinggalan zaman dan tidak bersifat diagnostik, hal ini telah mengurangi waktu henti pemeliharaan secara signifikan.
Spesifikasi Produk
| Spesifikasi | Detail |
|---|---|
| Nama Merek | Umum Listrik |
| Model | IS220PTURH1A |
| Katalog | Tandai VIe |
| Berat Kotor/Berat Pengiriman | 2,2 pon / 35,2 ons / 1kg |
| Ukuran Pengepakan | 16cmx16cmx12cm |
| Negara Asal | Amerika Serikat |
| Kode HS | 8537101190 |
| Waktu Pimpin | Tersedia |
| Pelabuhan Pelayaran | Xiamen |
| Pembayaran | T/T |
| Harga Jual | $4800 |
| Jaminan | 12 bulan |
| Waktu memimpin | 3-5 hari kerja |
| Mitra kurir | DHL, UPS, TNT, FedEx dan EMS |
Pertanyaan yang Sering Diajukan
Bisakah IS220PTURH1A menggantikan papan TTUR?
Ya, IS220PTURH1A dirancang untuk berfungsi sebagai pengganti papan TTUR (Turbine Trip Unit).
Di papan manakah IS220PTURH1A dipasang?
Modul IS220PTURH1A harus dipasang pada papan terminal IS200TRPAH1A khusus.
Mengapa beban relay atau solenoid valve cenderung tidak berfungsi?
Dalam aplikasi lapangan, jika terminal keluaran modul digunakan untuk menggerakkan beban induktif seperti relai, katup solenoid, atau kontaktor tanpa sirkuit perlindungan penyerapan (seperti dioda freewheeling), beban ini—karena frekuensi peralihannya yang tinggi—dapat dengan mudah menghasilkan EMF balik, yang menyebabkan kegagalan terminal keluaran. Sangat disarankan untuk menghubungkan dioda penekan eksternal secara paralel pada beban induktif untuk memastikan peralatan beroperasi tanpa percikan api.
