PA150 800-150-000-011

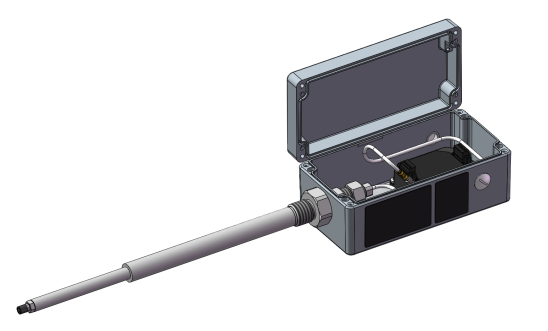

PA150 800-150-000-011adalah adaptor pemasangan probe yang mengintegrasikan rantai pengukuran kedekatan ke dalam sistem pengukuran lengkap,sistem mandiri yang dirancang untuk pengukuran tanpa kontak poros mesin berputar di lingkungan industri yang menuntut.

• Prinsip pengukuran: Eddy current (non-contact)
• Jangkauan pengukuran linier (G3): 0,3 ~ 4,3 mm
• Sensitivitas (G3): 4 mV/μm (tegangan) / 1,25 μA/μm (arus)
• Respon frekuensi: DC ~ 20 kHz (-3 dB)
• Linearitas: merujuk pada kurva kinerja
• Total panjang sistem: 1 m (kabel terintegrasi TQ912).
• Rentang suhu sensor: -40°C ~ +180°C
• Rentang suhu pengkondisioner sinyal: -40°C ~ +85°C
• Peringkat perlindungan perumahan: IP65
• Bahan rumah: paduan aluminium (dilempar mati)
• Bahan batang pemasangan: Baja tahan karat 1.4301
• Bahan adaptor: Baja tahan karat 1.4305
• Sertifikasi tahan ledakan: Ex e (Peningkatan Keamanan)
• Kepatuhan EMC: EN 61000-6-2 / EN 61000-6-4
• Keamanan listrik: EN/IEC 61010-1

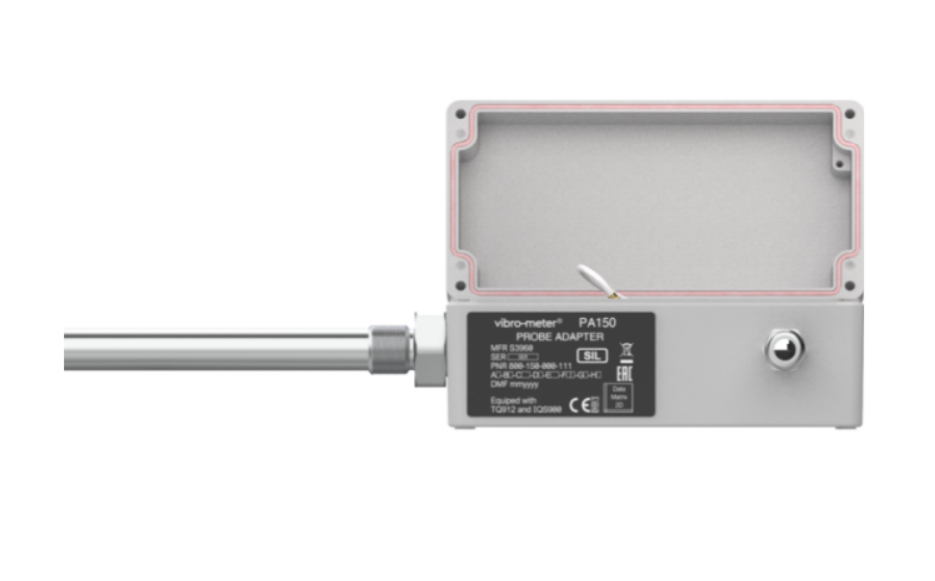

PA150 menggabungkan sensor, conditioner sinyal, dan struktur pemasangan menjadi satu unit, secara signifikan menyederhanakan instalasi dan pengoperasian.Fitur utama termasuk rentang pengukuran linier 4 mm (sensitivitas G3): 4 mV/μm), respon frekuensi luas (DC hingga 20 kHz), sertifikasi keamanan fungsional SIL 2, dan kepatuhan API 670.

Desain rumah yang dapat dilepas memungkinkan penyesuaian celah saat mesin berjalan,sedangkan batang pemasangan baja tahan karat (tersedia dalam panjang dari 50 hingga 800 mm) dan kemampuan pengaturan posisi ± 10 mm menawarkan fleksibilitas instalasi yang luar biasa.

PA150 banyak digunakan untuk perlindungan getaran dan pemantauan kondisi mesin berputar seperti turbin uap, turbin gas, kompresor,dan set pompa di sektor termasuk pembangkit listrik dan petrokimiaPeringkat perlindungan masuk IP65 dan rentang suhu operasi yang luas memastikan operasi jangka panjang dan dapat diandalkan di lingkungan industri yang keras.

Sebuah perusahaan petrokimia membutuhkan pemantauan pergeseran poros rotor untuk kompresor sentrifugal untuk mencegah kerusakan bantalan dorongan.Palet pengukuran linier 4mm PA150 (opsi G3) mencakup seluruh rentang pergeseran aksial.

Sebuah batang pemasangan stainless steel (C144, 144mm) dan adaptor (E105, 105mm) menyediakan pengaturan yang fleksibel dari kedalaman pemasangan (± 10mm).6V) dimasukkan ke dalam sistem pemantauan VM600 untuk memungkinkan pemantauan posisi real-time dan alarm.

Posisi pemasangan batang probe stainless steel dapat diatur dalam kisaran ± 10 mm dan adaptor menawarkan berbagai pilihan benang dan panjang yang sesuai dengan permukaan pemasangan yang berbeda:

• Instalasi eksternal:Mendukung pemasangan mundur sensor TQ912, memungkinkan pemasangan tanpa membongkar mesin.
• Pengaturan Gap:Desain rumah yang dapat dilepas memungkinkan penyesuaian jarak antara probe dan target dengan mudah, bahkan saat mesin berjalan.
• Pemasangan fleksibel:Posisi pemasangan batang probe stainless steel dapat diatur dalam kisaran ± 10 mm, dan adaptor menawarkan berbagai pilihan benang dan panjang yang sesuai dengan permukaan pemasangan yang berbeda.

Apa prinsip pengukuran PA150?
PA150 menggunakan prinsip eddy-current untuk pengukuran tanpa kontak.

Dapatkah digunakan di daerah berbahaya?
Ya. PA150 tersedia dalam versi yang disertifikasi tahan ledakan (Ex) (kode model A5) yang cocok untuk lingkungan yang berpotensi meledak.Harap dicatat bahwa semua komponen dari seluruh rantai pengukuran (sensor, kabel, dan kondisioner sinyal) harus memiliki sertifikasi EX yang sesuai.

Berapa total panjang sistem?
Untuk PA150, total panjang sistem (TSL) sesuai dengan panjang kabel terintegrasi 1 meter yang dipasang pada sensor TQ912.

Berapa jangka waktu garansi?
Jaminan industri standar: 12 bulan; dengan pemasangan yang tepat dan tanpa overload, produk memiliki umur layanan 5-10 tahun.
