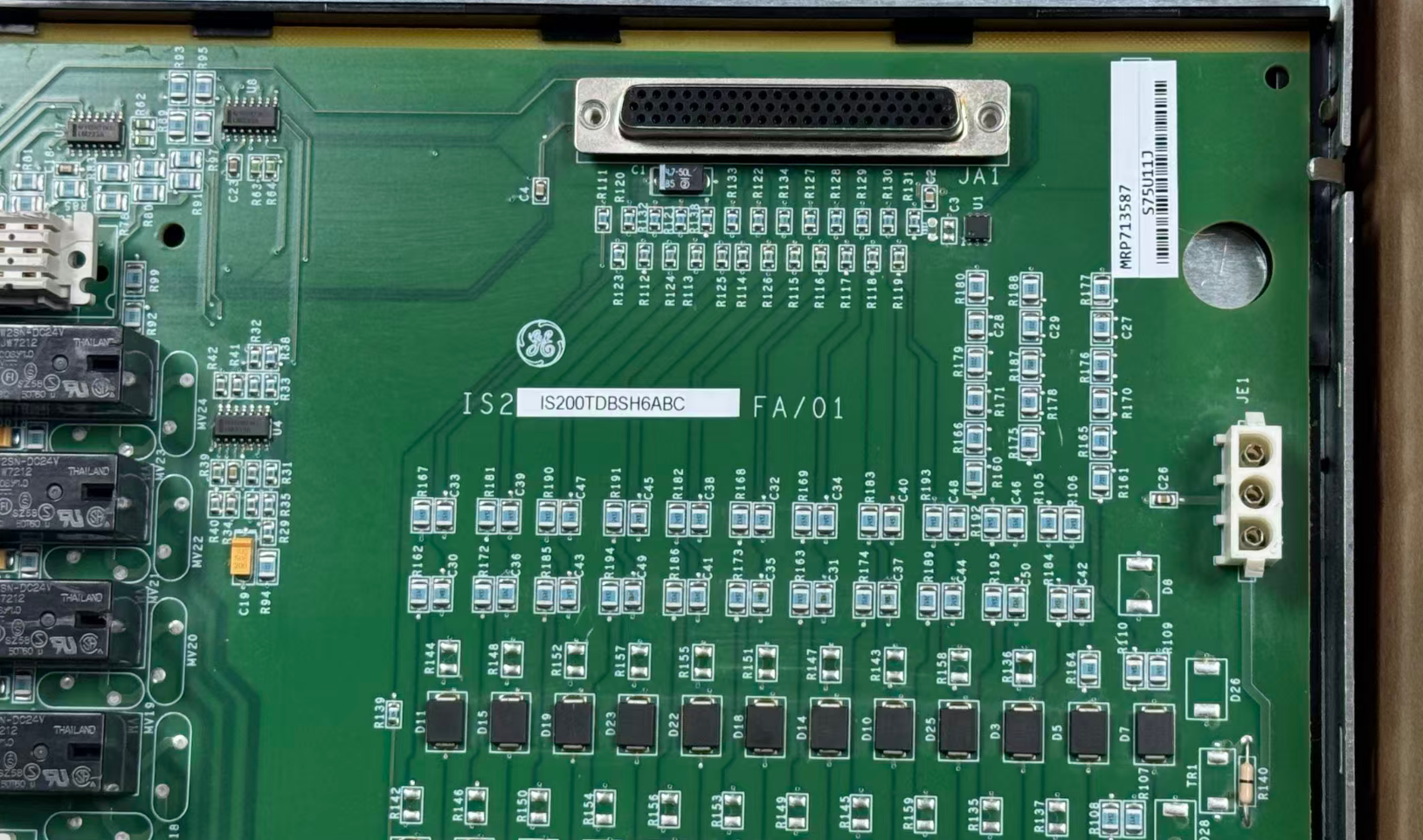

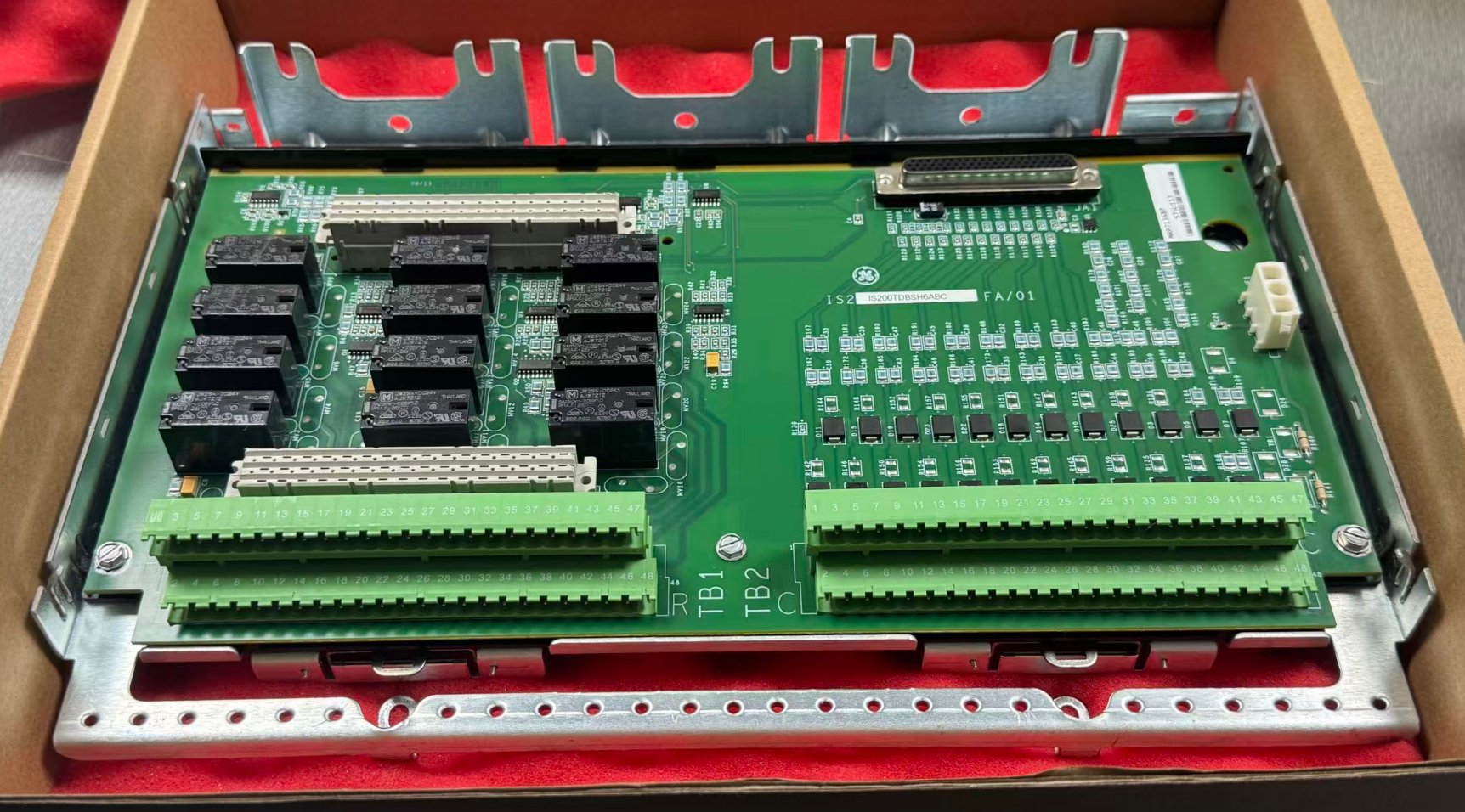

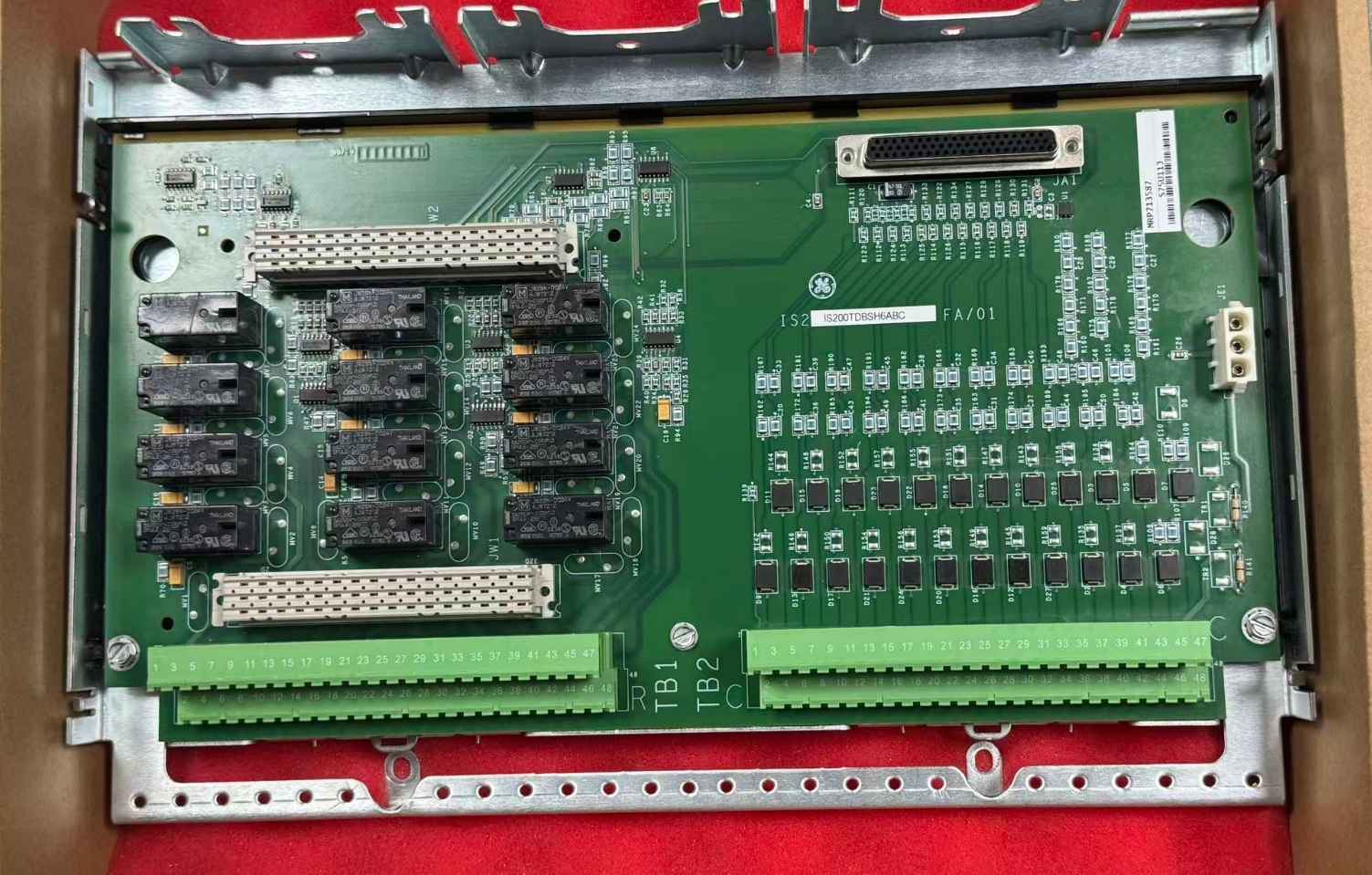

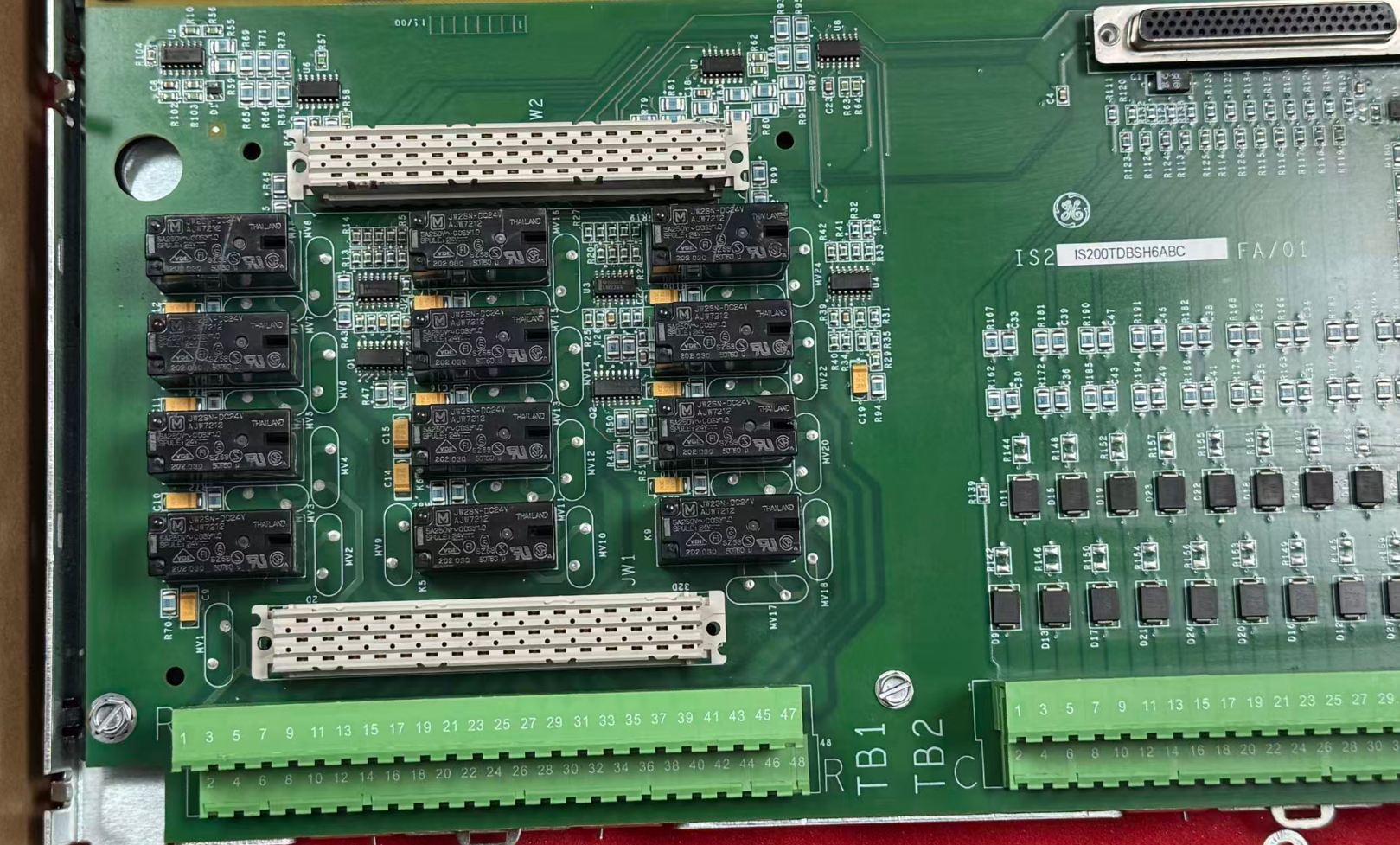

IS200TDBSH6A GE Mark VI Papan Terminal Simpleks I/O Diskrit

GE IS200TDBSH6A adalah Papan Terminal Simpleks Diskrit. Bertindak sebagai antarmuka fisik, ia menghubungkan sinyal logika dari berbagai sensor diskrit berbasis lapangan (seperti sakelar tekanan, sakelar suhu, dan sinyal posisi katup) ke sistem kontrol. Secara bersamaan, ia mengubah perintah logika pengontrol menjadi output kontak kering melalui relay onboard untuk menggerakkan aktuator eksternal seperti katup solenoid dan kontaktor.

Model ini adalah versi simpleks dari versi TMR (Triple Modular Redundant), TDBTH6A, dan dirancang untuk BOP (Balance of Plant) yang tidak kritis terhadap keselamatan dan sirkuit bantu. Akhiran model "6A" sangat penting; ini menandakan kompatibilitas 125V DC, menampilkan pembagi tegangan dan varistor oksida logam (MOV) yang dirancang khusus untuk transien 125V--membedakannya dari versi 24V (akhiran "H2A").

• Saluran Masukan: 24 saluran, terisolasi kelompok (kompatibel dengan kontak kering)
• Tegangan Pembasahan Masukan: 100-145 V DC (nominal 125 V DC)
• Saluran Keluaran: 12 relai SPDT Formulir-C
• Peringkat Kontak: 0,6 A @ 125 V DC / 3,15 A @ 24 V DC / 120 V AC
• Daya Logika: +5 V DC (dari paket PDIO)
• Daya Medan: Eksternal 125 V DC (disediakan pengguna)
• Tegangan Isolasi: 1500 Vrms (saluran ke bidang belakang)
• Suhu Pengoperasian: -30°C hingga +65°C
• Kelembaban Relatif: 5-95% RH (non-kondensasi)
• Pemasangan: Rel DIN atau dudukan permukaan datar

GE-EX2000.pdf

• Berfungsi sebagai alternatif simpleks terhadap versi TMR, model ini menghilangkan kebutuhan perangkat keras TMR pada loop non-kritis, mengurangi biaya sekitar 50% dibandingkan versi TMR sekaligus menurunkan biaya kabinet dan inventaris suku cadang.
• Ini secara langsung mendukung perangkat medan 125V DC yang biasa ditemukan di pembangkit listrik, menghilangkan kebutuhan akan konverter sinyal eksternal dan menyederhanakan arsitektur sistem.
• Desainnya menggunakan komponen terpisah dibandingkan integrasi tingkat tinggi, sehingga menawarkan fleksibilitas yang lebih besar untuk pemeliharaan di masa mendatang dan penggantian komponen tertentu.
• Dirancang untuk rentang suhu industri yang luas, produk ini tahan terhadap lingkungan pengoperasian pembangkit listrik yang keras. Ini menjalani pengujian burn-in sebelum pengiriman, memastikan keandalan dan daya tahan yang tinggi.
• Mendukung hot-swapping online dan menggunakan EEPROM onboard untuk secara otomatis mengidentifikasi jenis saluran, memungkinkan blok terminal apa pun diganti hanya dalam waktu sekitar 3 menit.

1. Periksa secara berkala integritas lapisan konformal untuk mencegah korsleting papan sirkuit yang disebabkan oleh korosi kimia atau kerusakan fisik
2. Memanfaatkan fungsi penyaringan perangkat keras dan diagnostik peredam kebisingan bawaan sistem untuk memantau kualitas sinyal input/output secara rutin dan mengidentifikasi sumber potensial interferensi elektromagnetik
3. Selama waktu henti peralatan untuk pemeliharaan, periksa kekencangan klip rel DIN atau sekrup pemasangan dan bersihkan debu yang terkumpul dari permukaan papan untuk memastikan pembuangan panas dan kinerja isolasi yang optimal.

Di pembangkit listrik siklus gabungan yang besar, tim teknik meningkatkan terminal I/O inti ke model IS200TDBTH6A untuk mencegah kebisingan frekuensi tinggi yang memicu alarm pemadaman palsu.

Berkat penyaringan perangkat keras unit yang unggul dan kemampuan penekanan tegangan AC 12V RMS, kebisingan frekuensi tinggi diisolasi secara efektif, meningkatkan akurasi transmisi sinyal hingga 100%.

Setelah peningkatan ini, pabrik tersebut tidak hanya menghilangkan risiko penghentian tidak terencana yang disebabkan oleh alarm palsu namun juga mencapai kendali yang tepat atas peralatan tambahan melalui keluaran relai yang stabil, sehingga secara signifikan meningkatkan efisiensi dan keselamatan operasional unit secara keseluruhan.
