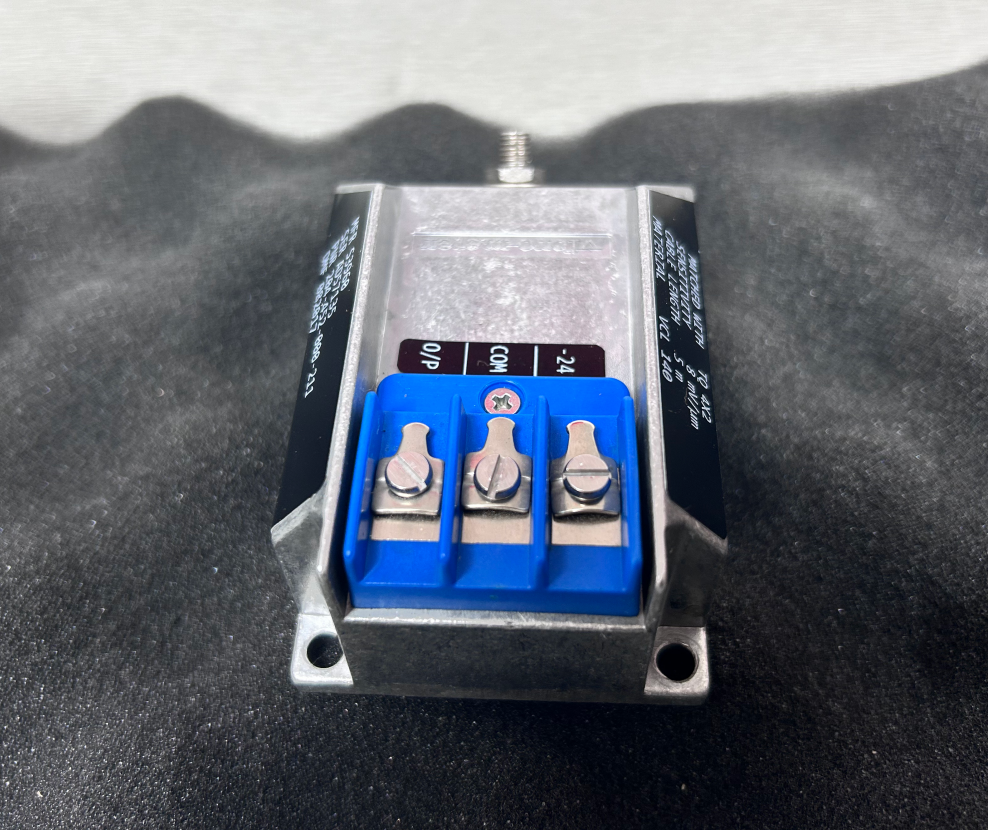

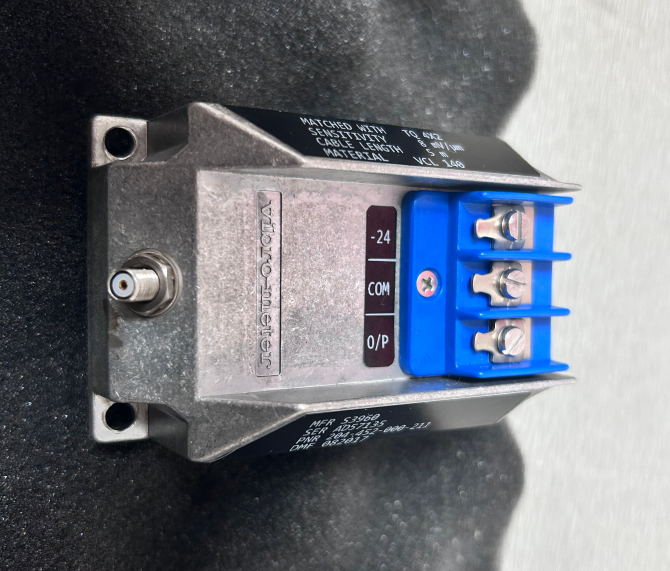

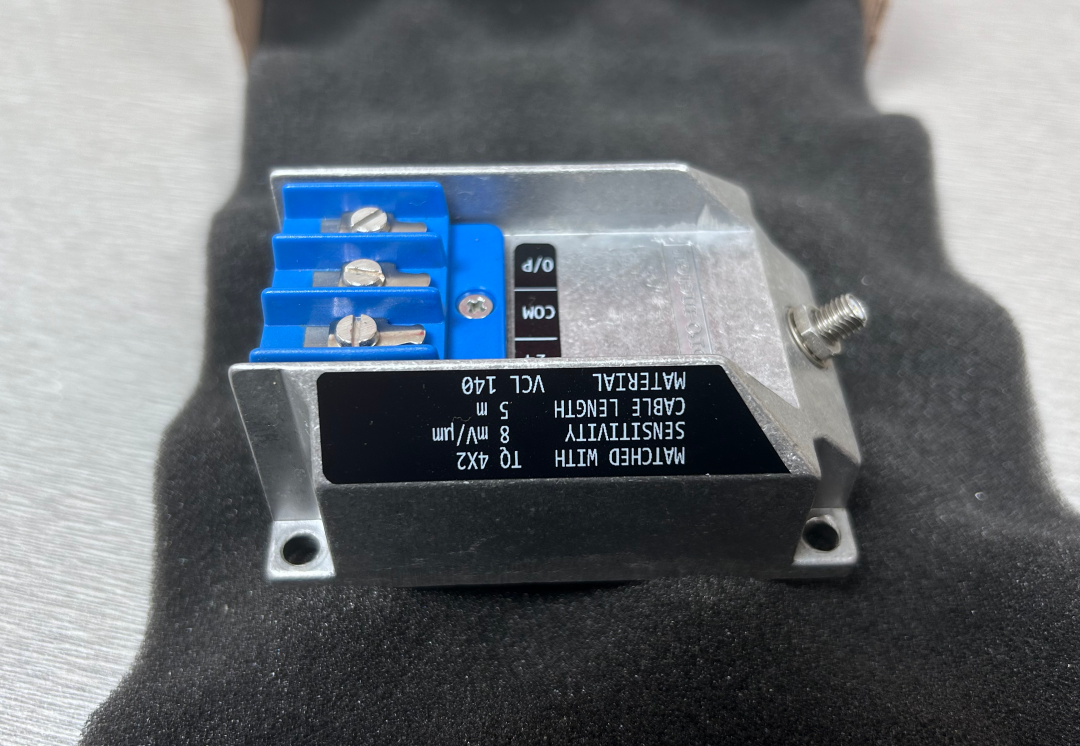

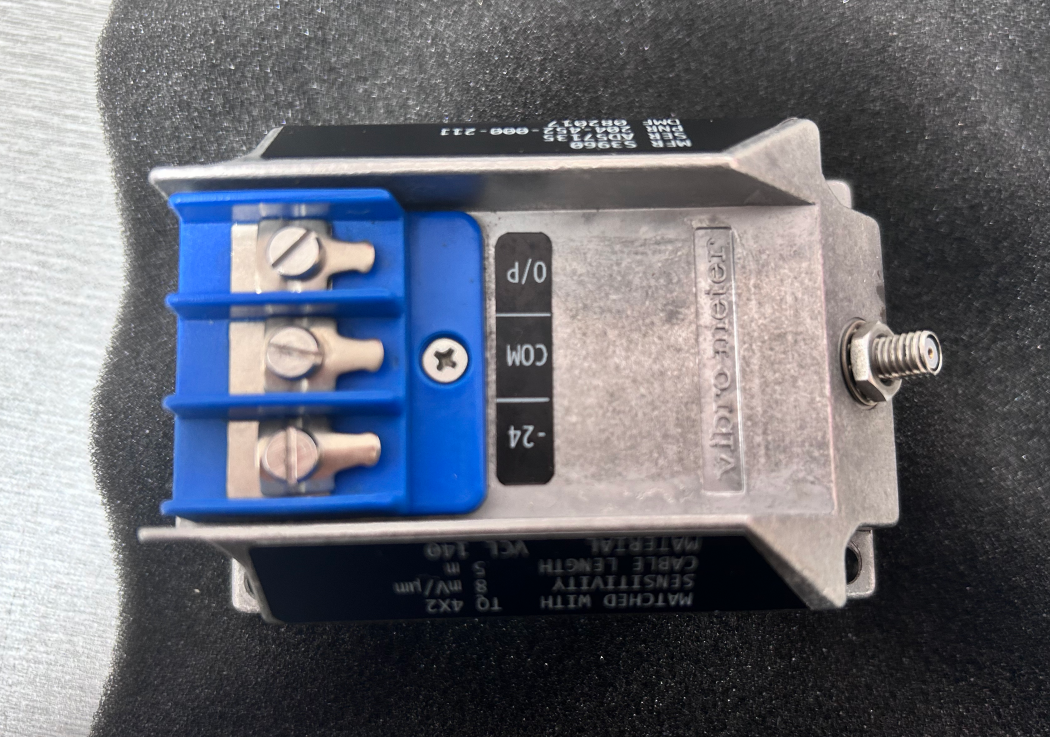

IQS452 204-452-000-021

IQS452 204-452-000-021adalah pengkondisioner sinyal berkinerja tinggi yang dirancang terutama untuk aplikasi pemantauan getaran kritis di mesin berputar.Ini dilengkapi dengan osilator/demodulator frekuensi tinggi terintegrasi yang memasok sinyal drive ke sensor yang kompatibel dan menghasilkan medan elektromagnetik yang diperlukan untuk pengukuran celah.

Ketika dipasangkan dengan sensor non-kontak TQ402 atau TQ412, itu membentuk sistem pengukuran kedekatan eddy-current yang lengkap dan dikalibrasi dengan komponen yang dapat dipertukarkan sepenuhnya.Sistem ini memungkinkan pengukuran non-kontak pergeseran relatif komponen mesin bergerak, menghasilkan sinyal tegangan atau arus yang proporsional dengan jarak antara ujung probe sensor dan target (seperti poros mesin).

• Tegangan celah minimum: -1,6 V
• Tegangan celah maksimum: -17,6 V
• Jangkauan dinamis: 16 V
• Impedansi output: 500 Ω
• Arus sirkuit pendek: 45 mA
• Tegangan pasokan: -20 V sampai -32 V
• Listrik pasokan: 13 ± 1 mA (maksimal 25 mA)
• Kapasitas input: 1 nF
• Induktansi masukan: 100 μH

• Pengukuran presisi tinggi: Mencapai pengukuran pergeseran tingkat mikron berdasarkan prinsip arus pusaran
• Keandalan yang luar biasa: Fitur komponen berkualitas tinggi dan rumah aluminium yang diekstrusi, cocok untuk lingkungan industri yang keras
• Konfigurasi fleksibel: Rentang pengukuran dan sensitivitas yang dapat dikonfigurasi; mendukung output arus atau tegangan
• Sertifikasi tahan ledakan: Sertifikasi ATEX dan CSA ganda untuk digunakan di lingkungan yang berpotensi meledak
• Komponen yang dapat ditukarkan: Semua komponen sistem sepenuhnya dapat ditukarkan, memudahkan pemeliharaan
• Adaptasi suhu yang luas: kisaran suhu operasi dari -30°C sampai +70°C
• Transmisi sinyal jarak jauh: Mode output saat ini mendukung transmisi sinyal jarak jauh
• Dukungan pemeliharaan prediktif: Pemantauan real-time status getaran mesin berputar

Generasi Listrik: Pemantauan getaran turbin uap, turbin gas, generator, dan turbin angin

Minyak & Gas: Analisis dan pemantauan getaran kompresor, pompa, dan pipa

Manufaktur: Manajemen kesehatan peralatan penting seperti motor listrik, gearbox, dan kipas angin

Transportasi: pengujian mesin pesawat dan pemantauan bantalan kereta api

Mesin berputar: Turbo-kompresor, turbin hidrolik, generator AC, dll.

Sebuah pembangkit listrik bertenaga gas menggunakan IQS 452 (model 204-452-000-021) bersama dengan sensor kedekatan TQ 412 untuk memantau getaran poros dan pergeseran aksial turbin gasnya secara real time.

Sistem ini mengeluarkan sinyal tegangan sensitif tinggi 8 mV/μm dan terhubung ke DCS melalui konfigurasi tiga kawat.memungkinkan tim operasi dan pemeliharaan untuk mendeteksi tren getaran abnormal lebih awal dan mencegah penutupan yang tidak direncanakan.

Jenis output apa yang didukung oleh IQS 452 (204-452-000-021)?

Model ini menggunakan output tegangan (konfigurasi 3 kawat) dengan kisaran output dari -1,6 V hingga -17,6 V dan kisaran dinamis 16 V.Seri IQS 452 juga mendukung konfigurasi output arus (2-kawat), yang dapat dipilih berdasarkan kebutuhan pesanan.

Sensor apa yang bisa digunakan dengan IQS 452?

IQS 452 terutama dirancang untuk digunakan dengan sensor kedekatan non-kontak TQ 402 atau TQ 412.

Bagaimana total panjang sistem ditentukan?

Total panjang sistem (TSL) adalah jumlah panjang kabel integral sensor dan panjang kabel ekstensi. 204-452-000-021 dikonfigurasi sebagai total panjang sistem 5 m.Persyaratan minimum TSL adalah 4.4 m untuk link 5 m dan 8.8 m untuk link 10 m.

Berapa jangka waktu garansi?

Jaminan industri standar: 12 bulan; dengan pemasangan yang tepat dan tanpa overload, produk memiliki umur layanan 5-10 tahun.
