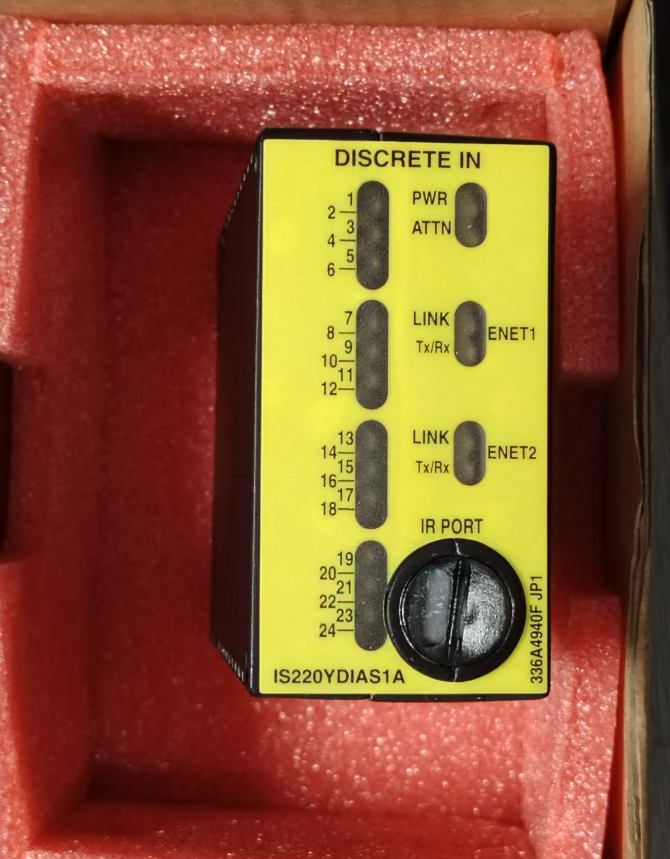

IS220YDIAS1A GE Mark VIe

IS220YDIAS1A adalah modul input diskrit/switching (I/O Pack) dengan keandalan tinggi yang dikembangkan oleh General Electric untuk sistem kontrol dan keselamatan fungsional Mark VIe / Mark VIeS. Modul ini terutama digunakan untuk memperoleh sinyal switching kontak kering dan kontak basah dari perangkat lapangan industri dan banyak digunakan dalam aplikasi kontrol otomatisasi industri skala besar, turbin gas tugas berat, dan turbin uap.

Fungsi inti modul ini adalah untuk memperoleh sinyal sakelar kontak kering dari lingkungan lapangan industri (seperti status mulai/berhenti peralatan, posisi buka/tutup katup, dan sinyal kontak kesalahan). Modul ini menekan interferensi elektromagnetik melalui sirkuit isolasi listrik bawaan, mengubah sinyal menjadi sinyal digital yang dapat dikenali oleh pengontrol, dan mengirimkannya ke sistem kontrol GE Mark VIe.

• Desain Sangat Andal: Cocok untuk lingkungan industri yang keras, dengan ketahanan terhadap getaran, kelembaban, dan fluktuasi suhu.
• Kinerja Respons Cepat: Dilengkapi dengan sirkuit deteksi sinyal berkecepatan tinggi bawaan dengan waktu respons sinyal ≤1 ms, memungkinkan penangkapan sinyal switching transien tingkat milidetik secara presisi.
• Konfigurasi Fleksibel: Setiap saluran memiliki indikator status LED independen, memfasilitasi diagnosis dan pemecahan masalah yang cepat.
• Kemampuan Diagnostik Tingkat Lanjut: Modul ini memiliki fungsi diagnostik bawaan yang komprehensif yang memantau status saluran dan kesehatan komunikasi secara real-time.
• Jaminan Sertifikasi Keselamatan: Tersertifikasi sesuai standar UL dan CE, membuatnya cocok untuk digunakan di lokasi berbahaya dan tidak berbahaya.
• Penyaringan yang Dapat Diprogram Perangkat Lunak: Secara efektif menyaring gangguan sinyal yang disebabkan oleh interferensi elektromagnetik kuat dari inverter dan motor pembangkit listrik.

1. Persiapan: Periksa kemasan anti-statis modul baru dan kenakan tali pergelangan tangan anti-statis (ESD Wrist Strap).

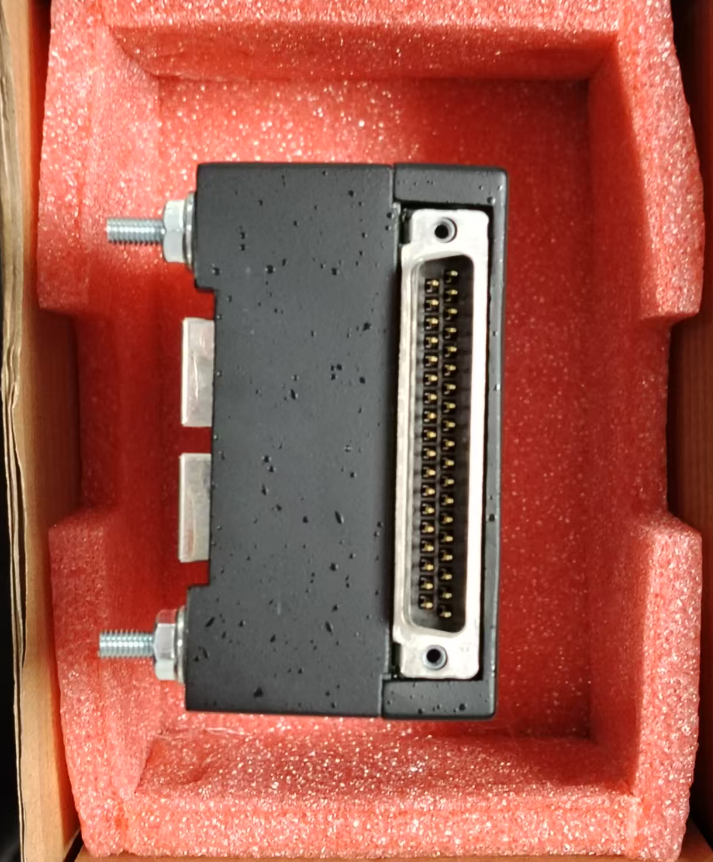

2. Penyelarasan: Sejajarkan konektor D-Sub berdensitas tinggi pada IS220YDIAS1A dengan soket yang sesuai pada papan terminal.
3. Pengamanan dan Penguncian: Kencangkan sekrup pemasangan di kedua sisi modul dengan lembut untuk memastikan kontak listrik yang baik dan penguncian yang aman (hindari mengencangkan berlebihan).
4. Koneksi Kabel Ethernet: Sambungkan kabel Ethernet IONet port ganda ke port RJ-45 di bagian atas modul.
5. Konfigurasi Sistem: Tetapkan modul baru di perangkat lunak konfigurasi ToolboxST dan terapkan file konfigurasi.

Dalam sistem kontrol turbin uap pembangkit listrik termal, modul IS220YDIAS1A bertanggung jawab untuk memperoleh sinyal diskrit dari berbagai sensor, seperti sinyal kontak dari sakelar suhu dan sakelar tekanan. Sinyal-sinyal ini mencerminkan status operasi peralatan, dan modul mengirimkan sinyal yang diperoleh ke sistem kontrol untuk analisis dan pemrosesan.

Modul ini juga mampu mengatur kecepatan putar turbin uap dan melakukan tugas-tugas seperti mengaktifkan rem, secara otomatis menentukan status termal, memilih mode start-up, mempercepat, dan mempertahankan kecepatan konstan 3.000 rpm.

Berapa banyak saluran input yang dimiliki IS220YDIAS1A?
Modul ini menyediakan 32 saluran input diskrit.

Jenis sinyal input apa yang didukung oleh IS220YDIAS1A?
Modul ini mendukung kontak kering (kontak pasif) dan sinyal kontak basah, serta kompatibel dengan sinyal aktif PNP/NPN 24V DC. Rentang tegangan input adalah 24V DC hingga 32V DC.

Berapa rentang suhu operasi IS220YDIAS1A?
Rentang suhu operasi adalah -40°C hingga +85°C.

Berapa lama masa garansi untuk modul ini?
Biasanya, masa garansi untuk produk asli adalah 12 bulan.
