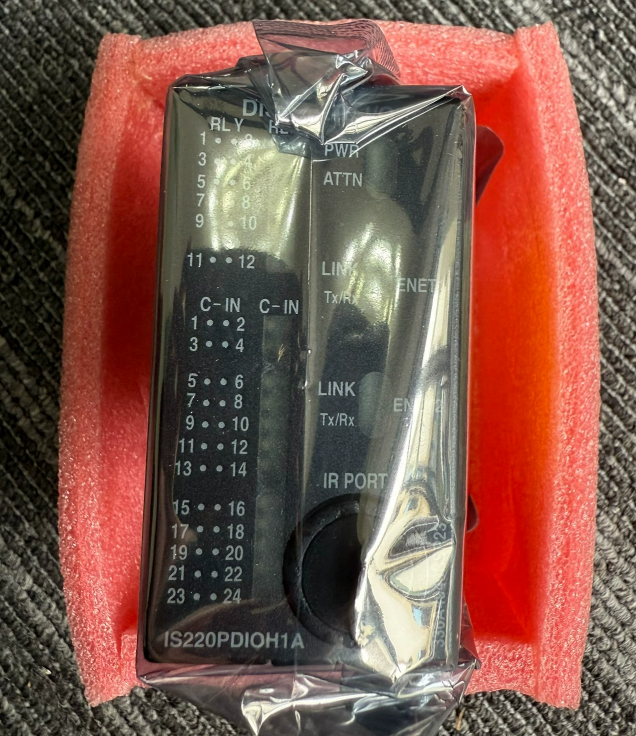

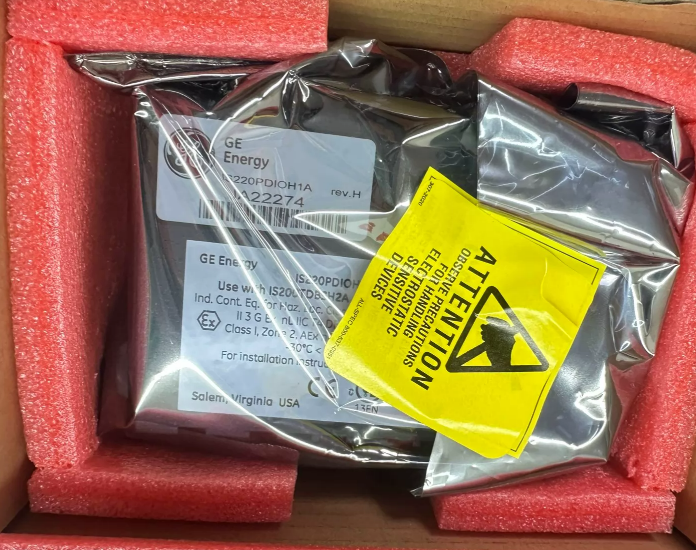

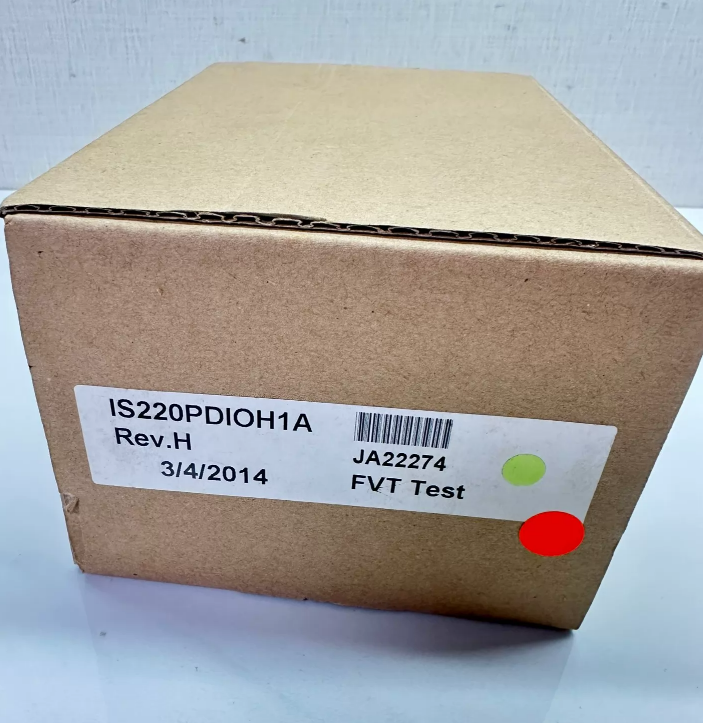

IS220PDIOH1A GE Mark VIe

• Suhu operasi: -40°C sampai +70°C (hingga +85°C untuk beberapa model)
• Suhu penyimpanan: -55°C sampai +90°C
• Kelembaban relatif: 5%-95% (tidak kondensasi)
• Peringkat perlindungan: IP20
• Tegangan catu daya: 24 V DC (rentang operasi: 9-36 V DC)
• Konsumsi daya: < 4 W
• Mendukung berbagai mode konfigurasi, termasuk simpleks, redundansi ganda, dan redundansi tiga (TMR)
• Kompatibel dengan sistem TMR dan mendukung aplikasi tingkat keamanan SIL 2
• Memiliki desain yang dapat diganti panas (Catatan: Operasi harus dilakukan dengan daya mati), memungkinkan pemeliharaan atau penggantian tanpa mengganggu operasi keseluruhan

IS220PDIOH1A adalah modul input/output (I/O) diskrit yang sangat terintegrasi yang dirancang oleh GE untuk sistem kontrol seri Speedtronic Mark VIe.Sebagai komponen penting dari sistem kontrol terdistribusi (DCS), modul ini terutama digunakan untuk memperoleh sinyal digital dari perangkat lapangan dan output sinyal kontrol berdasarkan instruksi dari sistem kontrol,berfungsi sebagai jembatan penting antara perangkat lapangan seperti sensor dan aktuator dan sistem kontrol.
Umumnya disebut dalam industri sebagai "PDIO" (Discrete I / O Pack), filosofi desain inti modul adalah untuk sangat mengintegrasikan fungsi input digital dan output digital pada PCB tunggal,menyediakan solusi satu atap untuk memperoleh data dari dan mengendalikan perangkat lapangan seperti kontakHal ini bertukar data secara real time dengan pengontrol Mark VIe melalui dual 100 Mbps full-duplex IONet Ethernet, memastikan waktu respons yang sangat singkat.

Di pembangkit listrik tertentu, penggunaan modul ini untuk memantau data kinerja secara real-time dari turbin uap telah secara signifikan meningkatkan tingkat pemantauan operasi.Dengan mengumpulkan berbagai parameter operasi dari turbin uap, modul memberikan dukungan data yang akurat dan real-time untuk sistem kontrol.

1. Menginstal Papan Terminal: Menginstal papan terminal yang dipilih dengan aman (TDBS atau TDBT)
2. Masukkan Modul: Masukkan paket PDIO I/O langsung ke konektor papan terminal
3. Pengaman Mekanis: Mengamankan modul secara mekanis menggunakan studs berulir di samping port Ethernet; studs geser ke bracket pemasangan yang sesuai pada blok terminal
4. Menghubungkan Ethernet: Sambungkan satu atau dua kabel Ethernet.
5. Power Connecting: Sambungkan konektor daya tiga pin ke sumber daya untuk memasok daya ke modul
6. Konfigurasi perangkat lunak: Jika perlu, gunakan program ToolboxST untuk mengkonfigurasi paket I/O
