Papan Terminal I/O Aplikasi GE Mark VI dengan Proses Pelapisan PCB Perangkat Keras yang Tidak Dapat Disesuaikan dan Kompatibilitas Multi-Versi

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Tempat asal Amerika Serikat
Nama merek GE
Sertifikasi Certificate of Origin
Nomor model IS200ATBAG1B
Dokumen GE Mark VI.pdf
Kuantitas min Order 1 buah
Harga $1500
Kemasan rincian 2400-3000bph
Waktu pengiriman 5-7 hari
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Cina
Detail produk
Merek GE Nomor Modul IS200ATBAG1B
Katalog Mark VI Harga Jual $ 1500
Kondisi DALAM SAHAM Asal Amerika Serikat
Waktu Pimpin 3-5 hari kerja Warrenty 1 Tahun
Berat 1KG
Menyoroti

Tidak Ada Papan Terminal Perangkat Keras yang Dapat Disesuaikan

,

Proses Pelapisan PCB Papan GE Mark VI

,

Papan Terminal I/O Aplikasi Kompatibilitas Multi-Versi
Tinggalkan pesan
Deskripsi Produk
IS200ATBAG1B GE Mark VI
Ikhtisar Produk

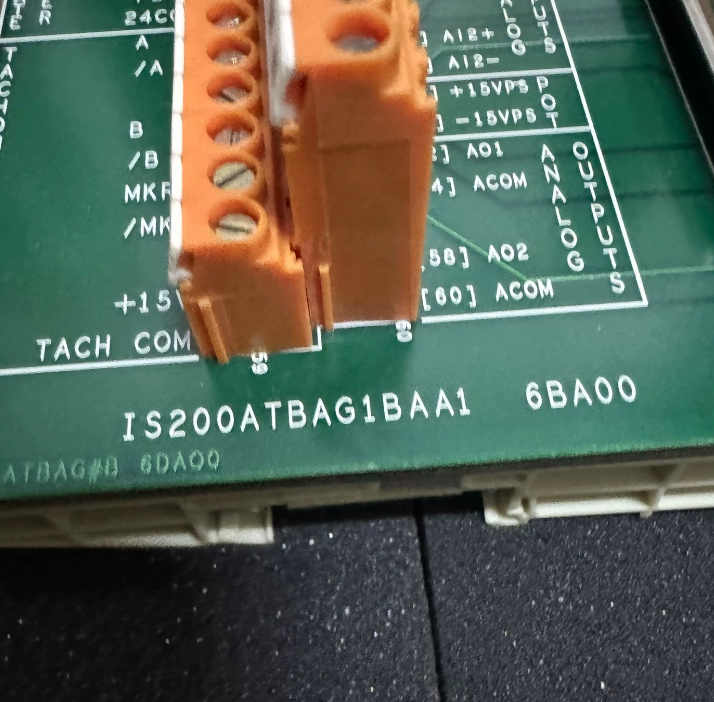

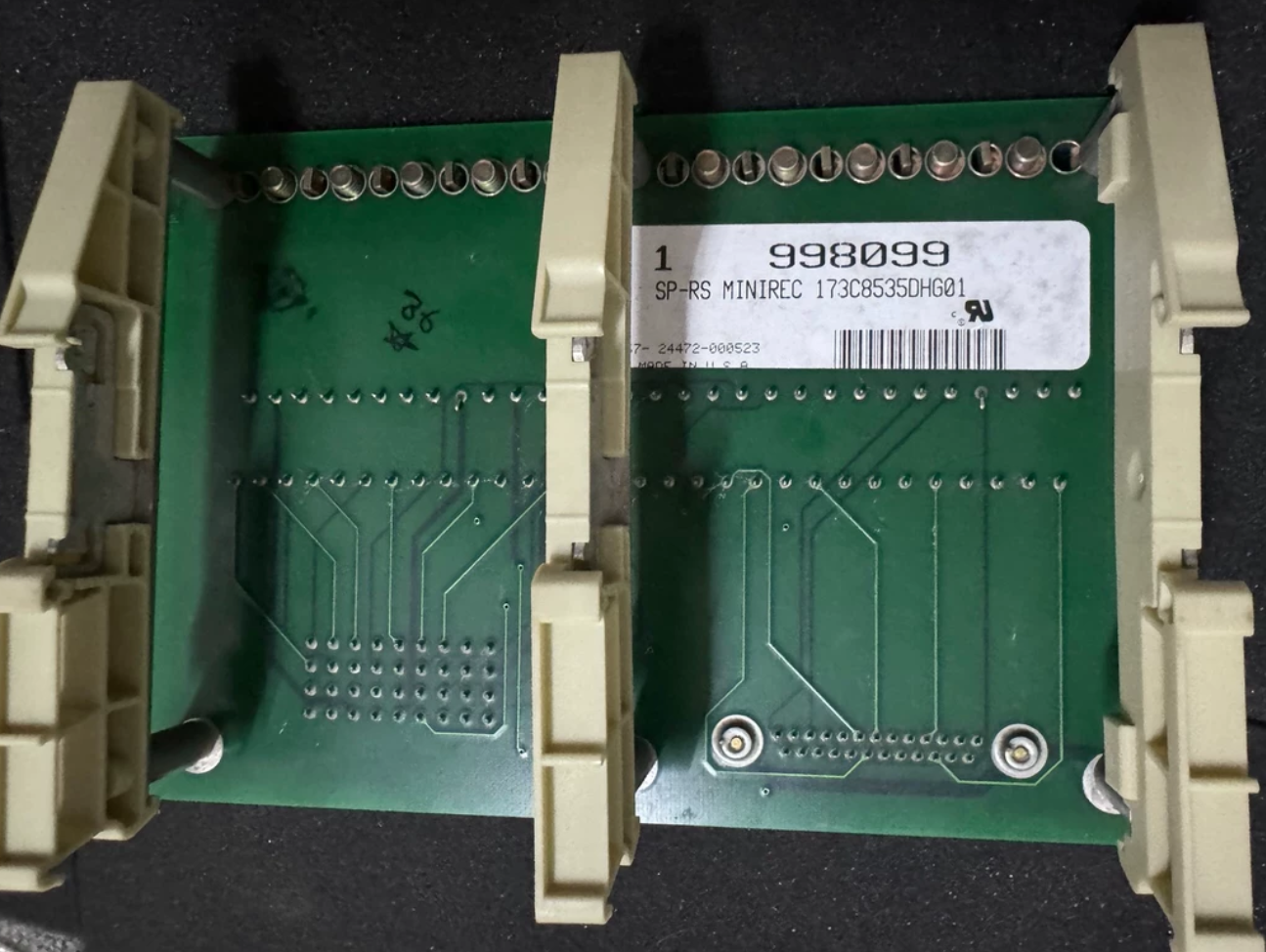

IS200ATBAG1B adalah Papan Terminal I/O Aplikasi dengan nomor komponen GE 173C8535DHG01 dan singkatan fungsional "ATBA". Ini berfungsi sebagai antarmuka fisik antara sinyal medan dan bidang belakang sistem kontrol dalam turbin gas, kontrol turbin uap, dan sistem penggerak industri.

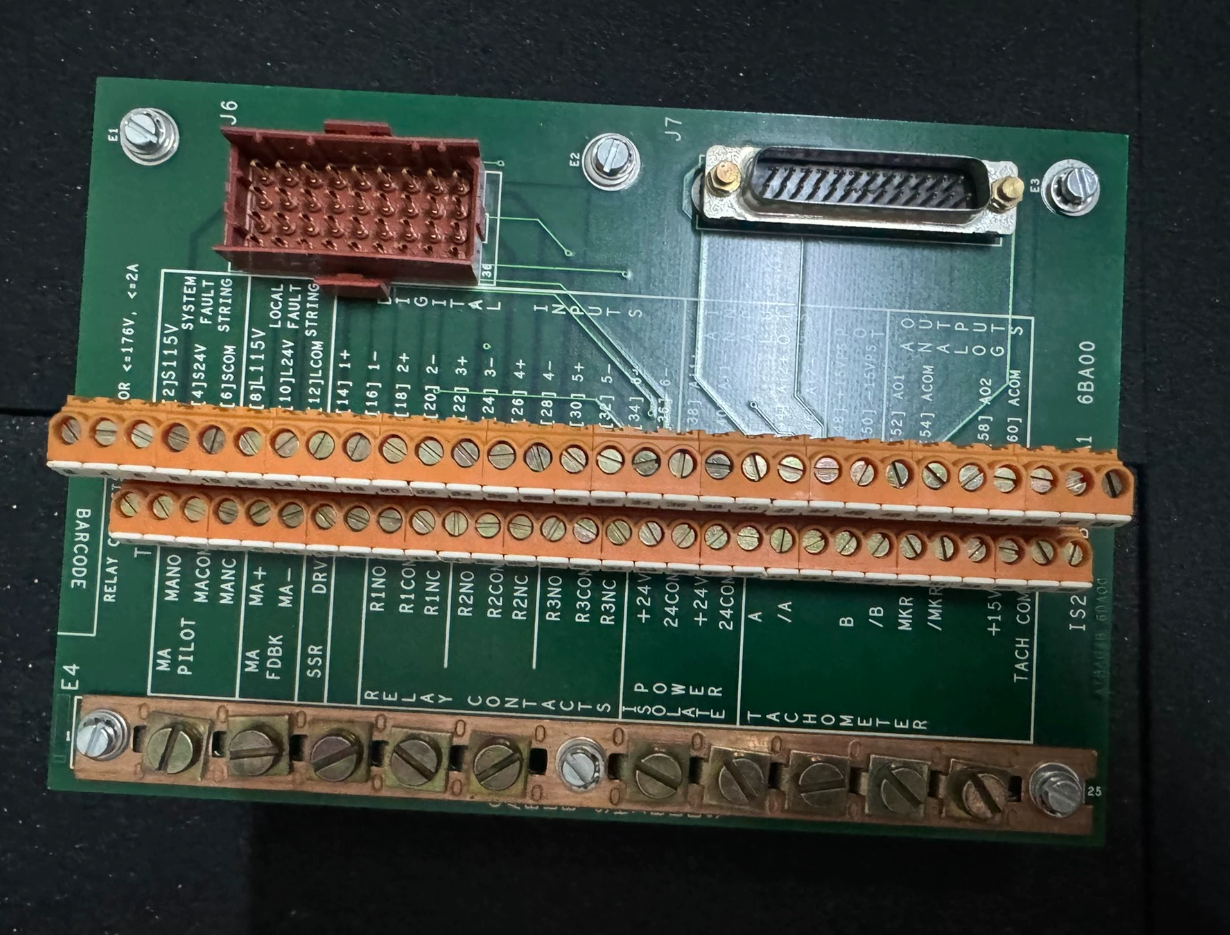

Fungsi inti papan ini adalah untuk menyediakan koneksi blok terminal terpusat untuk semua sinyal dari konektor J6 dan J7 pada Papan Backplane Rakitan Kontrol. Papan tidak berisi prosesor, firmware, atau parameter yang dapat dikonfigurasi; itu adalah papan antarmuka terminal yang murni pasif. Semua pengkabelan dilakukan melalui blok terminal tetap 60 posisi pada papan, disusun dalam dua baris yang masing-masing terdiri dari 30 posisi dan diberi label satu per satu berdasarkan kelompok sinyal.

Fitur Utama
  • Tidak Ada Perangkat Keras yang Dapat Disesuaikan: Papan itu sendiri tidak memiliki perangkat keras yang dapat disesuaikan atau jumper yang dapat dipindahkan secara manual, sehingga mengurangi risiko kesalahan di tempat.
  • Proses Pelapisan PCB: Versi "G1" menentukan pelapisan PCB standar. Meskipun cakupannya tidak sekomprehensif pelapisan konformal, pelapisan ini memberikan lapisan pelindung keseluruhan yang lebih tebal untuk media, sehingga secara efektif melindunginya dari debu dan kelembapan di tempat.
  • Kompatibilitas Multi-Versi: Ada dua versi berbeda (misalnya, G1AA dan G1AB), dengan perbedaan utama adalah penetapan ulang pin konektor J6 dan J7.
  • Konektor J6: Dinilai untuk tegangan maksimum 225 V dan arus maksimum 1 A (tidak termasuk relai spesifik dan konektor CONA tertentu).
  • Konektor J7: Dinilai untuk tegangan 50 V dan arus maksimum 1 A.
  • Konektor yang Dipasang di Papan: Konektor standar yang dipasang di papan memiliki tegangan maksimum 176 V dan arus maksimum 1 A.
Spesifikasi Produk
Nama Merek Umum Listrik
Model IS200ATBAG1B
Katalog Markus VI
Berat Kotor/Berat Pengiriman 2,2 pon / 35,2 ons / 1kg
Ukuran Pengepakan 16cmx16cmx12cm
Negara Asal Amerika Serikat
Kode HS 8537101190
Waktu Pimpin Tersedia
Pelabuhan Pelayaran Xiamen
Pembayaran T/T
Harga Jual $1500
Jaminan 12 bulan
Waktu memimpin 3-5 hari kerja
Mitra kurir DHL, UPS, TNT, FedEx dan EMS
Contoh Kasus
Pada pembangkit listrik siklus gabungan tertentu, setelah bertahun-tahun melakukan retrofit, takometer, output analog, dan sinyal interlock yang baru ditambahkan dari kabinet kontrol GE Mark VI semuanya dialihkan ke IS200ATBAG1B, di mana semuanya berkorespondensi satu-ke-satu dengan pin backplane CABP.

Suatu pagi, masukan digital palsu menyebabkan perjalanan; teknisi mengukur sinyal secara langsung pada blok terminal dan dengan cepat menunjukkan tag yang rusak, sehingga menghindari pemadaman yang berkepanjangan. Kejadian ini menunjukkan nilai IS200ATBAG1B sebagai antarmuka terpusat.
Pertanyaan yang Sering Diajukan
Apakah IS200ATBAG1B memerlukan penyesuaian atau konfigurasi pengguna?

Tidak. Kartu ini tidak memiliki perangkat keras, jumper, atau sakelar DIP yang dapat dikonfigurasi; ini plug-and-play dan tidak memerlukan penyesuaian pengguna.

Tindakan pencegahan apa yang harus diambil saat memasang atau mengganti IS200ATBAG1B?

Sebelum menyentuh sirkuit apa pun, pastikan tidak ada tegangan mematikan pada permukaan papan dan pastikan sistem penggerak telah dimatikan sepenuhnya. Pastikan untuk menandai lokasi terminal semua kabel sebelum melepaskannya agar dapat disambungkan kembali dengan benar.

Berapa masa garansi untuk modul ini?

Biasanya masa garansi produk asli adalah 12 bulan.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
