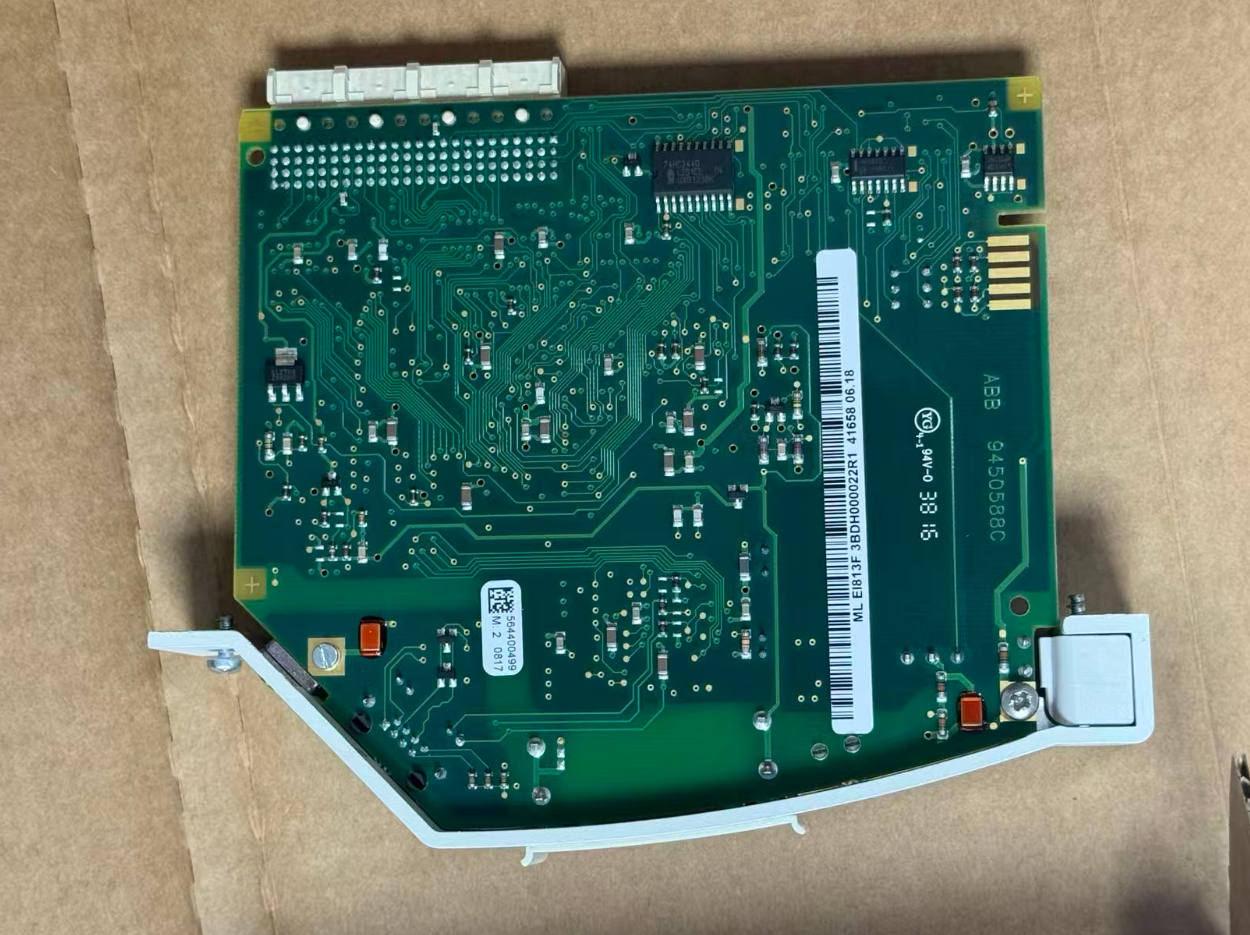

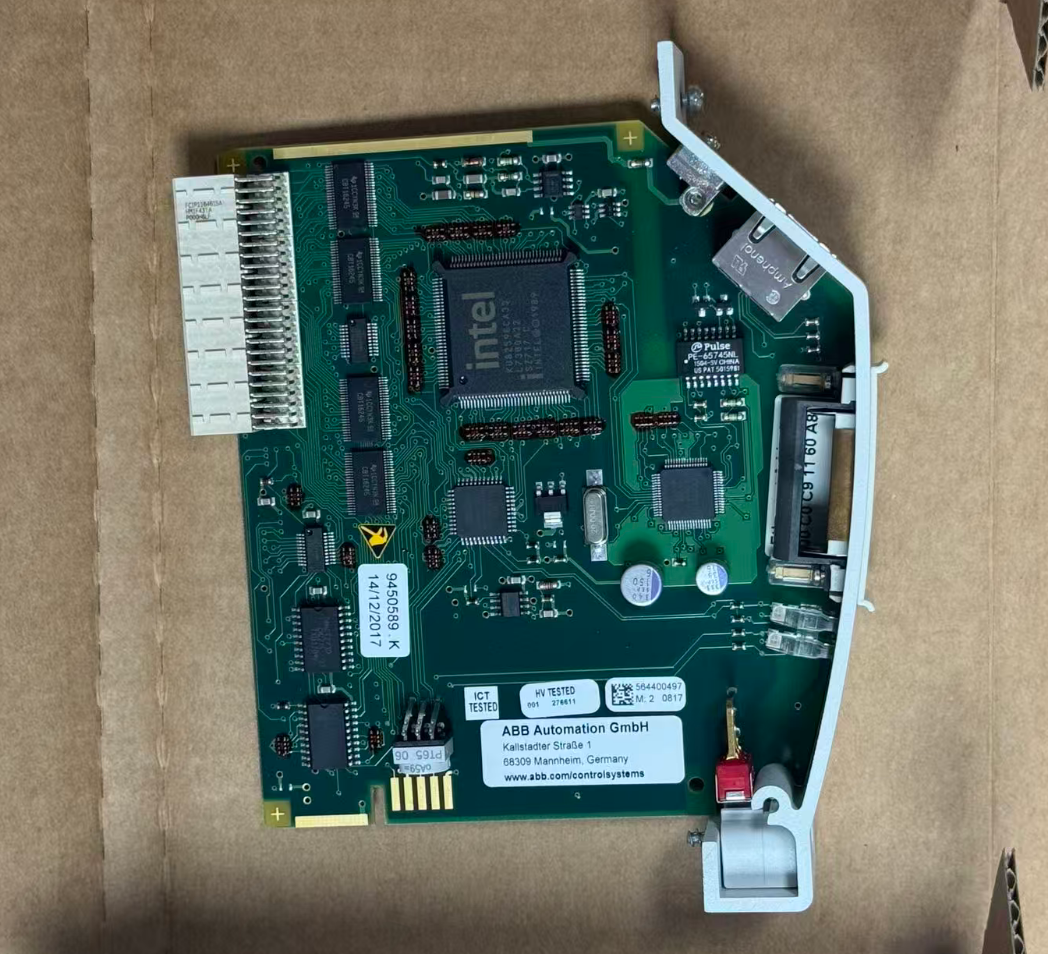

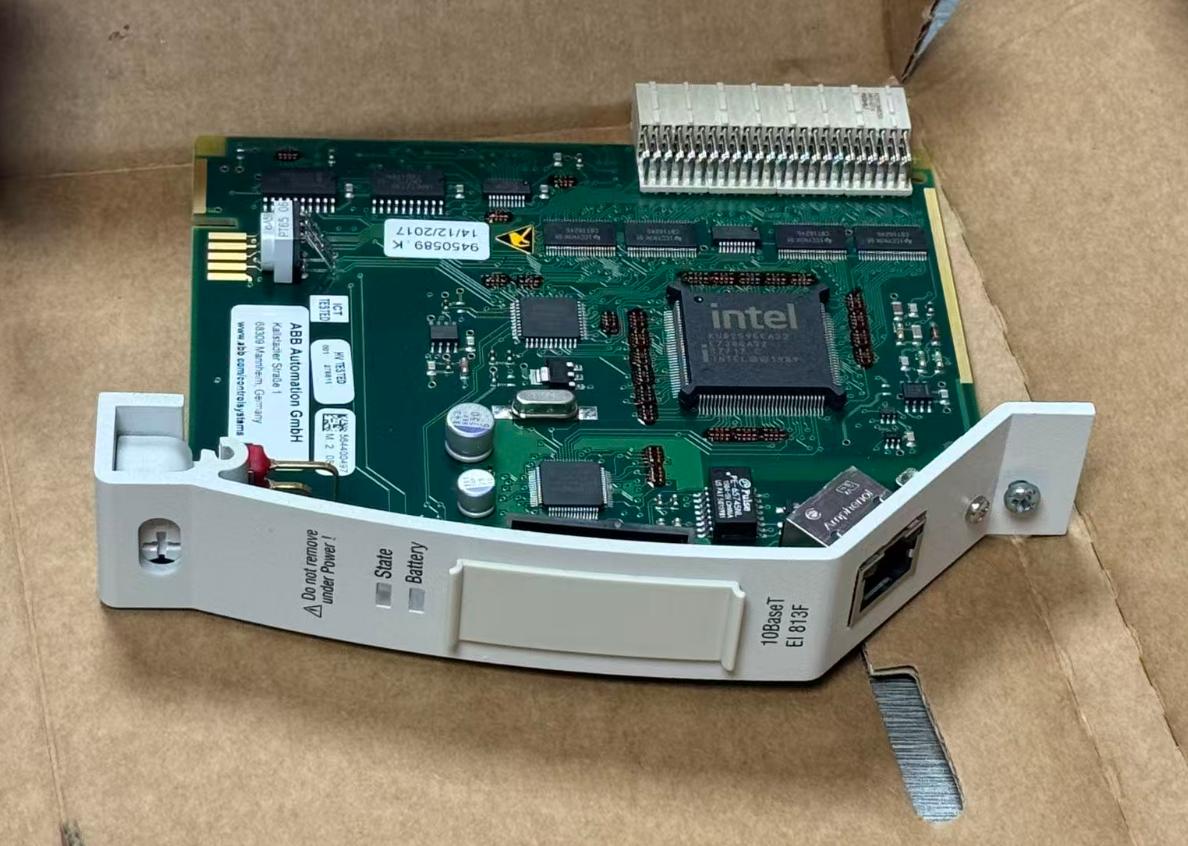

EI813F 3BDH000022R1 ABB

EI813F adalah modul Ethernet yang dirancang khusus untuk pengontrol ABB Freelance AC 800F. Modul ini membangun tautan komunikasi jaringan antara pengontrol dan stasiun operator, stasiun insinyur, atau perangkat pihak ketiga. Modul ini dimasukkan ke dalam slot rak AC 800F dan berkomunikasi dengan modul prosesor PM 802F atau PM 803F melalui bus backplane.

Fungsi inti modul ini adalah untuk memfasilitasi pertukaran data antara pengontrol dan bus sistem. Pengontrol LAN internal melakukan pra-pemrosesan data untuk transmisi dan penerimaan sesuai dengan standar Ethernet dan menyinkronkan dengan prosesor utama melalui sinyal kontrol DMA dan sinyal interupsi, sehingga secara signifikan mengurangi beban kerja prosesor utama.

• Standar Jaringan: 10BaseT (IEEE 802.3)
• Kecepatan Data: 10 Mbit/s
• Antarmuka: RJ45 (terlindung)
• Media Koneksi: Kabel twisted-pair
• CPU yang Kompatibel: PM 802F / PM 803F
• Persyaratan Perangkat Lunak: Freelance V7.1 SP2a atau lebih baru
• Catu Daya: 24 V DC dari backplane rak
• Suhu Operasional: -20°C hingga +60°C

Dalam proyek retrofit pabrik, diperlukan integrasi data antara sistem kontrol Freelance AC 800F yang ada dan sistem PCS 7 yang baru diterapkan (AS 417-4). Solusi ini menggunakan modul EI813F untuk menghubungkan pengontrol AC 800F ke Ethernet industri dan memungkinkan pertukaran data antara kedua sistem dengan mengkonfigurasi koneksi UDP.

Di sisi Freelance, modul komunikasi EI813F dan blok fungsi kirim/terima dikonfigurasi, sementara di sisi PCS 7, blok fungsi FC50 "AG_LSEND" dan FC60 "AG_LRCV" dipanggil. Solusi ini memungkinkan interoperabilitas data antara sistem kontrol lintas vendor sambil mempertahankan infrastruktur peralatan yang ada, sehingga menghemat biaya dan waktu yang terkait dengan penggantian sistem secara keseluruhan.

• Apakah EI813F memerlukan catu daya terpisah?
  Tidak. Modul ini ditenagai oleh backplane rak AC 800F (24 V DC) dan tidak memerlukan catu daya eksternal.
• Protokol komunikasi apa yang didukung modul ini?
  Mendukung TCP/IP, UDP, dan Modbus/TCP. Beberapa dokumentasi menyebutkan dukungan untuk Profinet, tetapi ini harus dikonfirmasi berdasarkan versi firmware aktual dan konfigurasi sistem.
• Apakah modul ini memiliki baterai sendiri?
  Tidak. EI813F tidak berisi baterai. Fungsi cadangan baterai memori utama didukung oleh baterai di sisi PM 802F/PM 803F; Anda harus secara berkala memeriksa status LED BATT pada modul PM.
