GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Tempat asal Cina
Nama merek Other
Sertifikasi Certificate of Origin
Nomor model GSI130 244-130-000-204
Kuantitas min Order 1 buah
Harga $700
Kemasan rincian 2400-3000bph
Waktu pengiriman 3-5 hari
Syarat-syarat pembayaran T/T
Menyediakan kemampuan Cina
Detail produk
Nomor Modul GSI130 Nomor Pemesanan 244-130-000-204
Kondisi DALAM SAHAM Berat 1KG
Waktu Pimpin 3-5 hari kerja Merek Lainnya
Asal Cina Harga Jual $ 700
Warrenty 1 Tahun
Menyoroti

Sistem transmisi dua kabel Unit Pemisahan Galvanik

,

Isolasi 4 kV menahan tegangan Modul GSI130

,

Modul Isolasi Sinyal sensitivitas 1 V/mA
Tinggalkan pesan
Deskripsi Produk
Unit Pemisah Galvanik GSI130 244-130-000-204
Fitur Utama
  • Untuk sistem transmisi dua kawat
  • Menyediakan daya untuk sensor dan pengontrol serta membaca sinyalnya
  • Dapat memberi daya pada sistem elektronik dengan konsumsi arus kurang dari 20 mA
  • Menghasilkan sinyal tegangan yang sebanding dengan arus yang ditarik oleh pengontrol
  • Sensitivitas disesuaikan menjadi 1 V/mA (transfer DC + AC)
  • Tegangan isolasi nominal yang ditahan: 4 kV
  • Output dapat dihubungkan ke sensor seri CE… atau pengontrol seri IPC…
Deskripsi Produk

GSI130 244-130-000-204 adalah Unit Pemisah Galvanik dari seri GSI 122/130. Modul ini digunakan untuk memberi daya pada sensor dan pengondisi sinyal serta membaca sinyal outputnya; modul ini terutama digunakan dalam sistem transmisi dua kawat.


Fungsi inti unit ini adalah untuk memberikan isolasi galvanik antara titik pengukuran dan peralatan pemrosesan sinyal. Ini mencegah masalah yang disebabkan oleh perbedaan tegangan antara titik pengukuran dan peralatan pemrosesan sinyal, seperti loop ground.


Dalam sistem pemantauan getaran yang lebih lama, sensor atau pengondisi sering dipasang di lapangan, sementara peralatan pemrosesan sinyal berlokasi di ruang kontrol atau ruang elektronik. Perbedaan potensial ground dapat ada di antara keduanya, yang menyebabkan noise, drift, atau alarm palsu pada sinyal getaran. GSI 130 memutus jalur konduktif ini melalui isolasi listrik, menghasilkan transmisi sinyal yang lebih stabil.

Spesifikasi Produk
Nama Merek Lainnya
Model GSI130
Informasi Pemesanan 244-130-000-204
Katalog Transduser Kecepatan
Berat Kotor/Berat Pengiriman 2,2 lbs / 35,2 oz / 1kg
Ukuran Kemasan 16cm x 16 cm x 12 cm
Negara Asal Cina
Kode HS 8537101190
Waktu Tunggu Tersedia
Pelabuhan Pengiriman Xiamen
Pembayaran T/T
Harga Jual $700
Garansi 12 bulan
Waktu Tunggu 3-5 hari kerja
Mitra Kurir DHL, UPS, TNT, FedEx dan EMS
Informasi Pemesanan
GSI130 244-130-000-204 ordering diagram and specifications
Prosedur Perawatan Rutin
  • Periksa Catu Daya dan Pengkabelan: Pastikan terminal +24 V, 0 V, dan SIGNAL terhubung dengan aman, tanpa sambungan longgar, korosi, atau kabel putus.
  • Periksa Isolasi dan Grounding: Pastikan lokasi pemasangan modul, metode grounding, dan pelindung sesuai dengan persyaratan sistem untuk mencegah pembentukan loop ground baru.
  • Periksa Rasio Output: Selama perbaikan sistem besar, periksa apakah output masih memenuhi hubungan transfer 1 V/mA; jika sistem mencakup penyesuaian sensitivitas, lakukan dengan hati-hati sesuai manual.
  • Perhatikan Perbedaan Versi: Dokumentasi menyatakan bahwa penyesuaian level DC adalah 'Hanya GSI 122'; saat memelihara GSI130, jangan salah menyesuaikan fitur yang tidak ada pada model ini.
  • Pembersihan dan Disipasi Panas: Jaga kebersihan permukaan modul untuk mencegah penumpukan debu dan kelembaban yang menyebabkan penurunan isolasi.
  • Manajemen Suku Cadang: Karena GSI130 adalah model lama, disarankan untuk menyimpan persediaan suku cadang yang memadai untuk aplikasi kritis guna menghindari waktu henti yang lama jika terjadi kegagalan.
  • Penilaian Sertifikasi dan Keamanan: Jika digunakan di atmosfer yang berpotensi meledak atau sirkuit terkait keselamatan, verifikasi setelah pemeliharaan bahwa batas sertifikasi dan integritas keselamatan sistem tetap tidak terpengaruh.
Studi Kasus Aplikasi

Dalam pemantauan getaran turbin uap, akselerometer seri CA di lokasi atau pengontrol terkait dipasang di dekat rumah bantalan, dan sinyal harus ditransmisikan jarak jauh ke rak pemantauan di ruang elektronik.
Karena ada banyak perangkat berdaya tinggi di pabrik, perbedaan potensial ground memasukkan noise ke dalam rantai sinyal. Dengan memasukkan GSI130 ke dalam rantai sinyal, isolasi galvanik tercapai antara titik pengukuran dan unit pemrosesan sinyal, loop ground terputus, dan sinyal getaran stabil.

Pertanyaan yang Sering Diajukan
Apa fungsi utama GSI130 244-130-000-204?
Digunakan untuk memberi daya pada sensor dan pengontrol serta membaca sinyalnya; terutama digunakan dalam sistem transmisi dua kawat, menghasilkan sinyal tegangan yang sebanding dengan arus yang dikonsumsi oleh pengontrol sambil memberikan isolasi galvanik antara titik pengukuran dan unit pemrosesan sinyal.
Sinyal apa yang dihasilkannya?
Menghasilkan sinyal tegangan yang sebanding dengan arus yang ditarik oleh pengontrol. Sensitivitas yang ditentukan dalam dokumentasi adalah 1 V/mA (transfer DC + AC), dan dapat digunakan langsung untuk menganalisis sinyal pengontrol.
Berapa lama masa garansi?
Garansi industri standar: 12 bulan; dengan pemasangan yang benar dan tanpa beban berlebih, produk memiliki masa pakai 5-10 tahun.

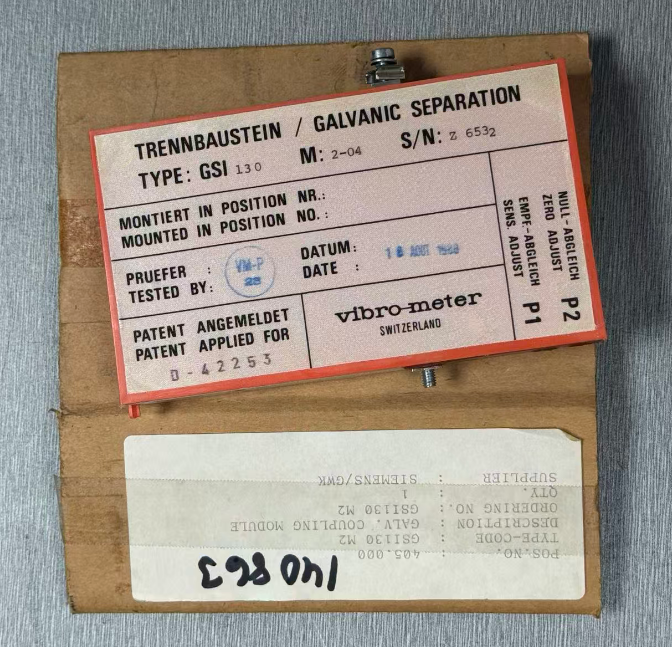

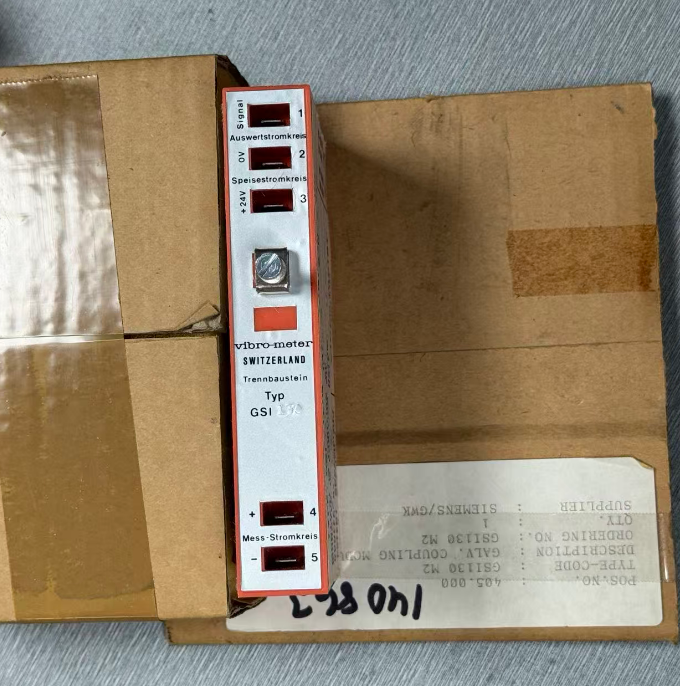

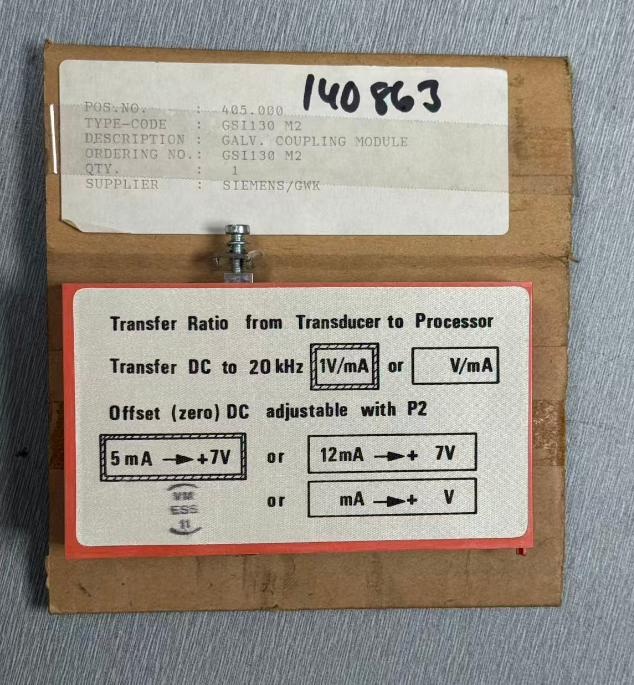

GSI130 244-130-000-204 product image and installation details
