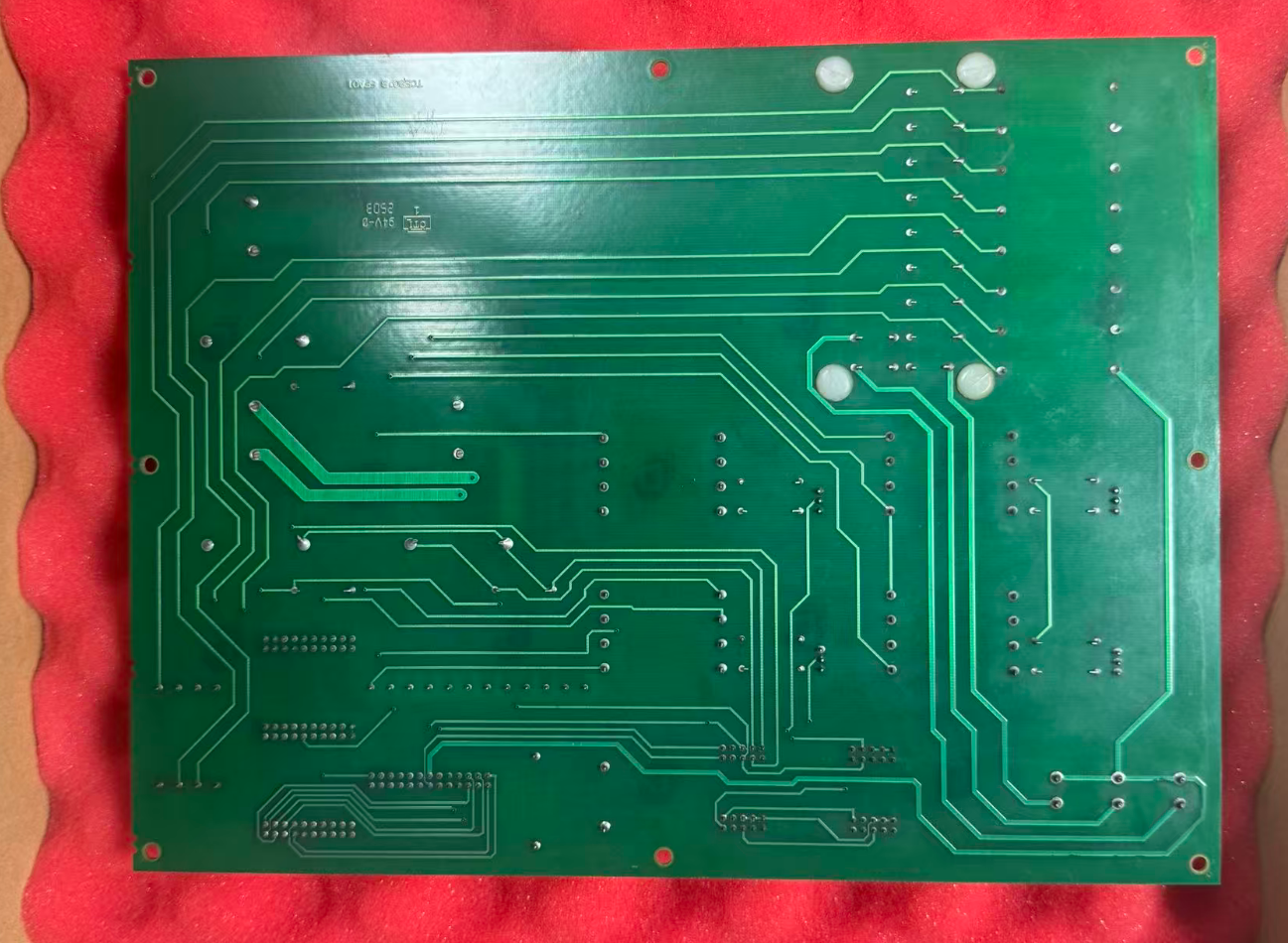

DS200TCEBG1B GE Mark V Papan Ekspander Pengakhiran Pelindung

  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
Tempat asal Amerika Serikat
Nama merek GE
Sertifikasi Certificate of Origin
Nomor model DS200TCEBG1B
Dokumen GE Mark VI.pdf
Kuantitas min Order 1 buah
Harga $2200
Kemasan rincian Kemasan kotak asli
Waktu pengiriman 5-7 hari
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 1-99 buah / 3-5 hari
Detail produk
merek GE Nomor Modul DS200TCEBG1B
Katalog Penggerak Rantai Harga Jual $ 2200
Kondisi Tersedia Asal Amerika Serikat
Waktu memimpin 3-5 hari kerja Warrenty 1 tahun
Berat 1kg
Menyoroti

Papan Ekspander Pengakhiran Pelindung Isolasi Sinyal

,

Berbagai Fungsi Perlindungan Papan GE Mark V

,

Kompatibilitas Mendalam DS200TCEBG1B
Tinggalkan pesan
Deskripsi Produk
DS200TCEBG1B GE Mark V
Ringkasan Produk

DS200TCEBG1B adalah Papan Ekspansi Terminasi Perlindungan yang termasuk dalam seri DS200 dan terutama digunakan di area inti perlindungan P1 dari sistem Mark V.Papan berfungsi sebagai pusat pusat untuk antarmuka sinyal dan pengkondisian dalam sistem.

Hal ini bertanggung jawab untuk skala dan kondisi PT (potensial trafo) dan CT (transformasi arus) sinyal dari generator medan, busbar tegangan, dan arus jalur,dan untuk mengirimkan sinyal yang diproses ke papan TCCB untuk digunakanPada saat yang sama, ia bekerja bersama dengan papan perlindungan overspeed TCEA, modul perjalanan TC2000, dan blok terminal untuk membentuk rantai perlindungan yang lengkap.

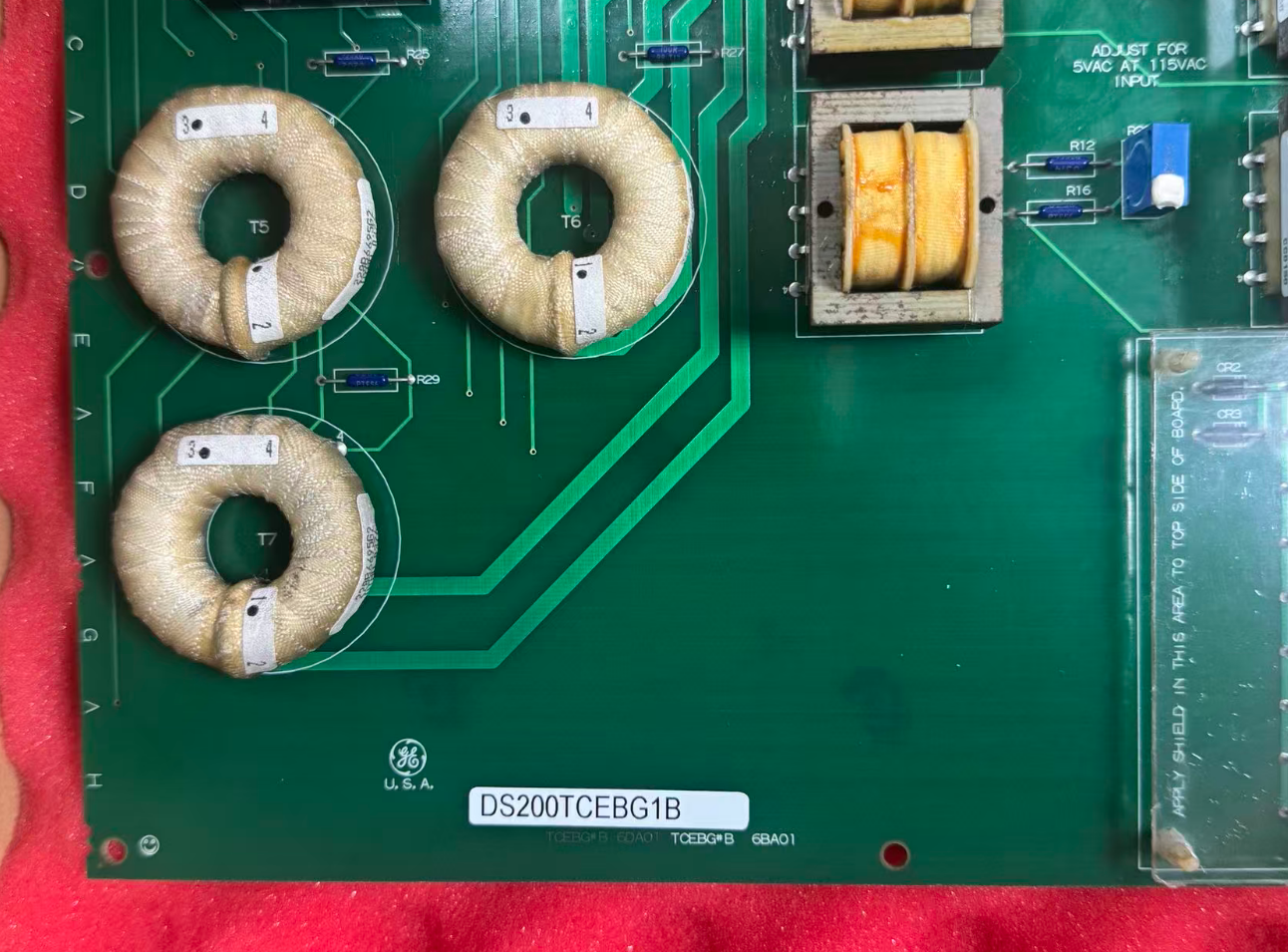

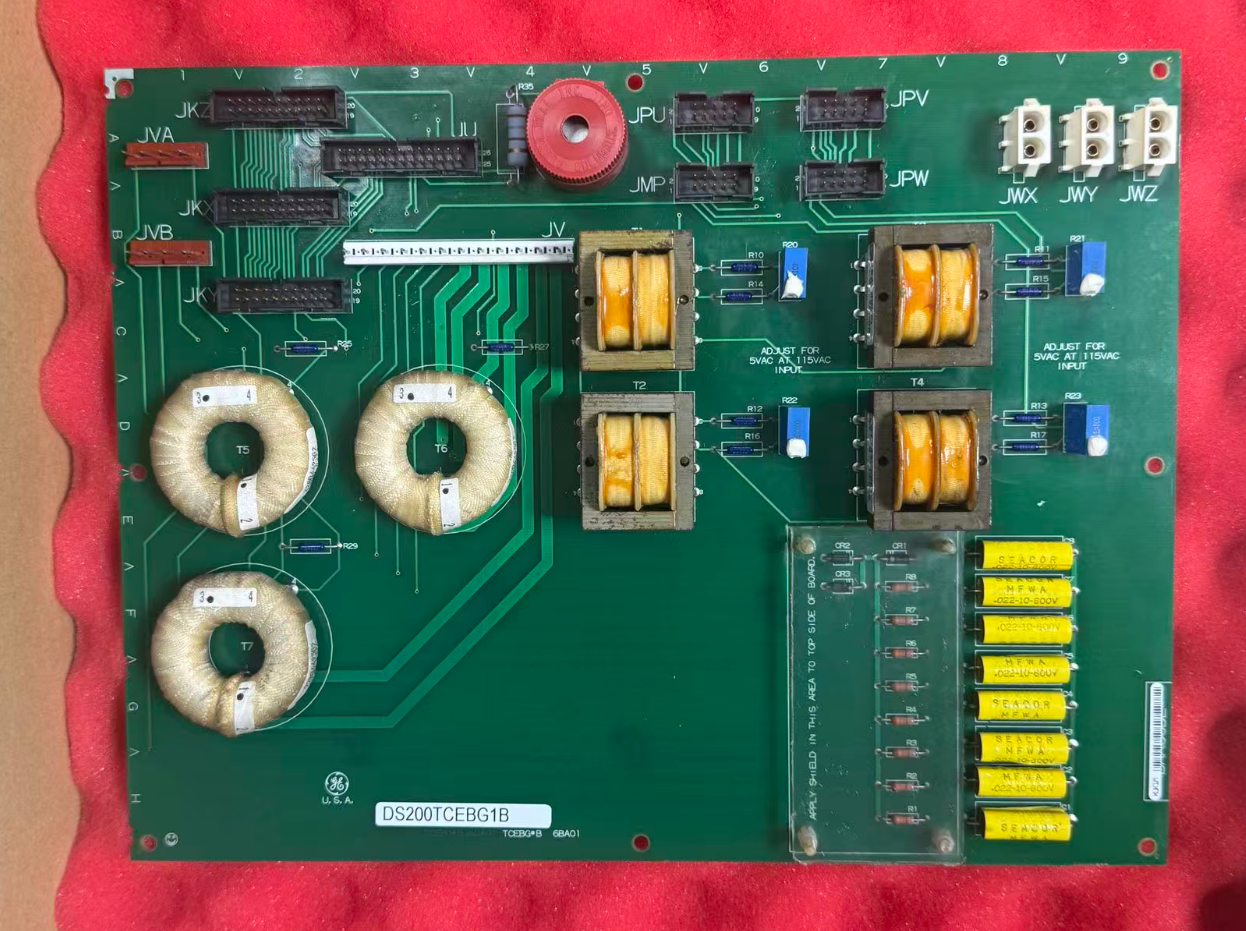

Dalam hal penampilan dan tata letak perangkat keras, papan ini dilengkapi dengan 3 konektor bay (untuk catu daya dan bus sistem), 4 trafo sinyal (berfungsi sebagai saluran isolasi),1 konektor 26 pin (terutama digunakan untuk menerima sinyal inti), 4 konektor 10-pin, dan 3 konektor 20-pin (untuk menghubungkan terminal I/O).

Fitur Utama
  • Kemampuan isolasi sinyal dan perlindungan ekspansi: Empat transformer sinyal on-board menyediakan isolasi listrik, menekan medan transient, dan memberikan sinyal bersih ke pengontrol utama.
  • Fungsi Perlindungan Berbagai: isolasi sinyal terintegrasi, konversi tingkat, ekspansi sirkuit perlindungan,dan terminal hardwiring bekerja dengan sistem Mark V untuk menerapkan perlindungan overspeed dan trip logika.
  • Kemampuan Diagnostik On-Board Terbatas: Kemampuan diagnosis diri terbatas; Namun, peringatan, kesalahan,dan laporan perjalanan dapat dihasilkan menggunakan alat diagnostik drive dan diunggah melalui port serial untuk analisis.
  • Kompatibilitas mendalam dengan Sistem Mark V: Pencocokan sinyal disesuaikan untuk sistem perlindungan Mark V P1, dengan pembentukan pulsa yang dioptimalkan dan konversi tingkat,memastikan kompatibilitas dengan seluruh rangkaian modul TCEA/TC2000.
Spesifikasi Produk
Nama merek General Electric
Model DS200TCEBG1B
Katalog Tanda V
Berat Bruto/Bobot Pengiriman 2.2 lbs / 35.2 oz / 1kg
Ukuran Kemasan 16cm x 16cm x 12cm
Negara Asal Amerika Serikat
Kode HS 8537101190
Waktu Pelaksanaan Di dalam stok
Pelabuhan Pelayaran Xiamen
Pembayaran T/T
Harga Penjualan $2200
Jaminan 12 bulan
Waktu lead 3-5 hari kerja
Mitra kurir DHL, UPS, TNT, FedEx dan EMS
Perbandingan Model yang Sama
DS200TCEAG1B:Keduanya adalah papan dalam seri Mark V, tetapi mereka melayani tujuan fungsional yang berbeda.sementara papan seri TCEA menangani fungsi pemrosesan inti untuk perlindungan overspeed; keduanya saling melengkapi.
DS200SHVMG1A:Juga papan pemantauan dan perlindungan tegangan tinggi dalam seri Mark V, tetapi terutama dirancang untuk aplikasi antarmuka SCR tegangan tinggi,berbeda dari fokus DS200TCEBG1B pada perluasan terminal perlindungan.
Konfigurasi Sistem
TCEA Dewan Perlindungan Kecepatan Terlalu Papan ini bekerja secara langsung bersama dengan Papan Perlindungan Terlalu Cepat TCEA untuk membentuk tautan perlindungan inti dari zona perlindungan P1.sementara TCEA menangani deteksi overspeed dan trip logika pelaksanaan.
TC2000 Trip Module Bekerja sama dengan Trip Module TC2000 untuk memungkinkan transmisi dan pelaksanaan sinyal trip dengan kabel keras.
PTBA Terminal Board Sinyal PT/CT, yang diskalakan oleh kartu, akhirnya diarahkan ke papan terminal PTBA, menyelesaikan koneksi fisik antara sinyal dan perangkat lapangan.
Poin-poin kunci untuk konfigurasi rak ekspansi
  • Kartu harus dipasang di slot 1 dari rak ekspansi.
  • Mendukung cascading hingga 7 rak ekspansi, dengan panjang kabel maksimum 50 kaki (15 meter).
  • Tidak ada konfigurasi switch DIP yang diperlukan; konfigurasi sepenuhnya berbasis perangkat lunak. Setelah diganti, pastikan untuk memverifikasi konfigurasi topologi rak di perangkat lunak pemrograman.
  • Mendukung fungsi "Hold Last State", yang mengunci keadaan modul output ketika komunikasi dengan CPU terganggu, mencegah gerakan aktuator yang tidak diinginkan.
Rekomendasi koneksi lapangan:Semua koneksi lapangan harus menggunakan kabel terlindung, dan setiap saluran masukan memiliki perlindungan 30V overvoltage clamping.
Contoh kasus

Sistem Mark V dari turbin gas 9E di pembangkit listrik tertentu menggunakan DS200TCEBG1B di area inti perlindungan P1 untuk mengisolasi dan skala sinyal PT / CT.Bekerja bersama dengan papan overspeed TCEA dan modul perjalanan TC2000, ia memastikan operasi perlindungan yang dapat diandalkan selama proses pembakaran, pemanasan, akselerasi, dan fase koneksi jaringan, sehingga mengurangi kesalahan.

Pertanyaan yang Sering Diajukan
Di mana papan dipasang?
Ini dipasang di P1 Core Location 2 dari kabinet kontrol Mark V dan harus dipasang di Slot 1 dari rak ekspansi.
Apa rentang suhu operasi papan?
Kisaran suhu operasi normal adalah -20°C sampai +60°C, dan kisaran suhu penyimpanan adalah -40°C sampai +85°C.
Berapa masa garansi untuk modul ini?
Biasanya, masa garansi untuk produk asli adalah 12 bulan.
