DS200TCTGG1A GE Mark V
| Tempat asal | Amerika Serikat |
|---|---|
| Nama merek | GE |
| Sertifikasi | Certificate of Origin |
| Nomor model | DS200TCTGG1A |
| Dokumen | GE Mark VI.pdf |
| Kuantitas min Order | 1 buah |
| Harga | $2100 |
| Kemasan rincian | Kemasan kotak asli |
| Waktu pengiriman | 5-7 hari |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 1-99 buah / 3-5 hari |
Detail produk
| merek | GE | Nomor Modul | DS200TCTGG1A |
|---|---|---|---|
| Katalog | Penggerak Rantai | Harga Jual | $2100 |
| Kondisi | Tersedia | Asal | Amerika Serikat |
| Waktu memimpin | 3-5 hari kerja | Warrenty | 1 tahun |
| Berat | 1kg | ||
| Menyoroti | 21 Papan Perjalanan Relai Plug-in,Papan Perjalanan Simpleks yang Dapat Ditukar Panas,Papan TCTG Logika Shutdown Darurat |
||
Deskripsi Produk
DS200TCTGG1A GE Mark V
Ikhtisar Produk
DS200TCTGG1A adalah Simplex Trip Board (disingkat TCTG) yang terpasang di Slot 4 rak inti kontrol. Papan ini bertanggung jawab atas eksekusi fisik logika pemadaman darurat turbin gas/uap, menerima perintah trip dari prosesor kontrol untuk menggerakkan katup solenoid trip eksternal melalui relai onboard, memutus pasokan bahan bakar atau uap untuk memastikan pemadaman turbin yang aman.

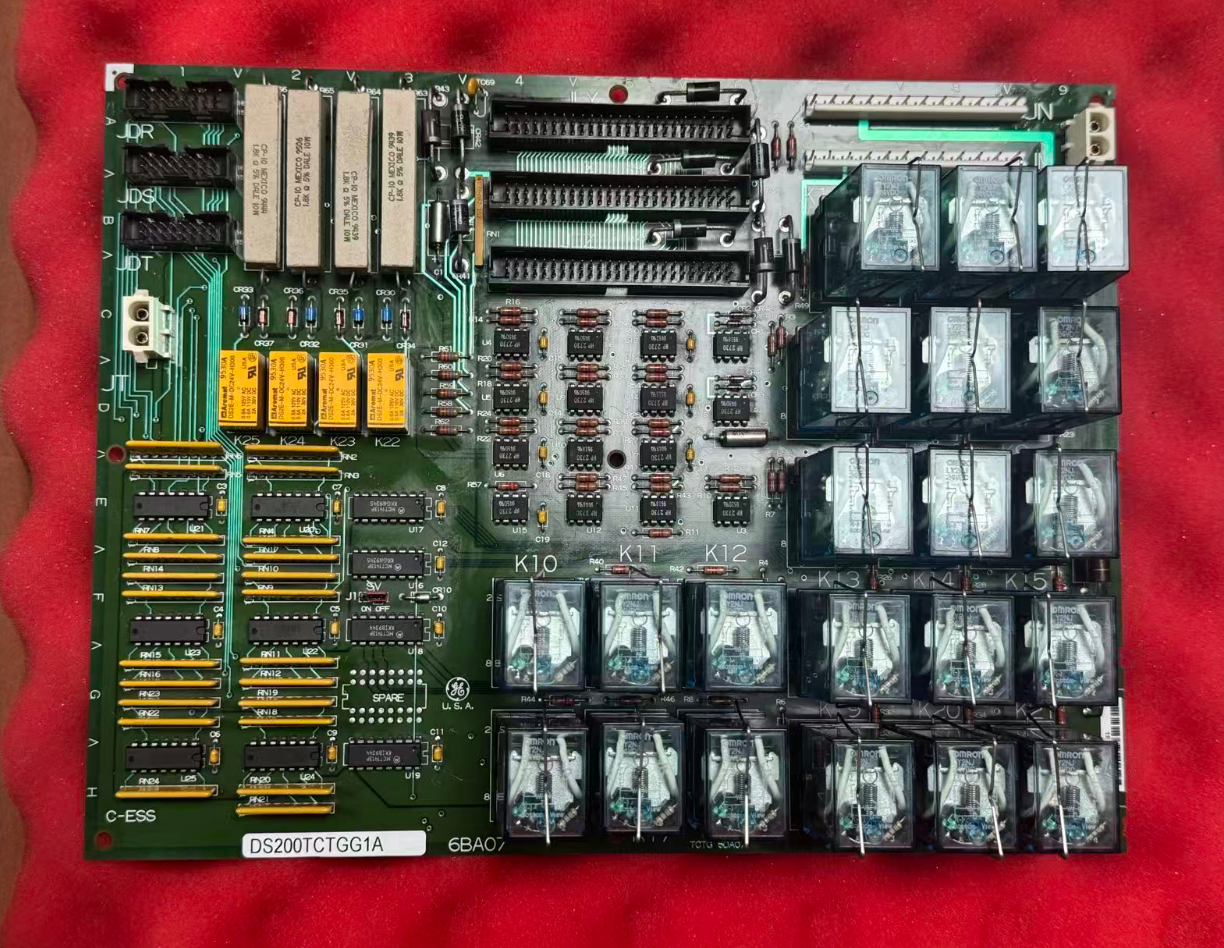

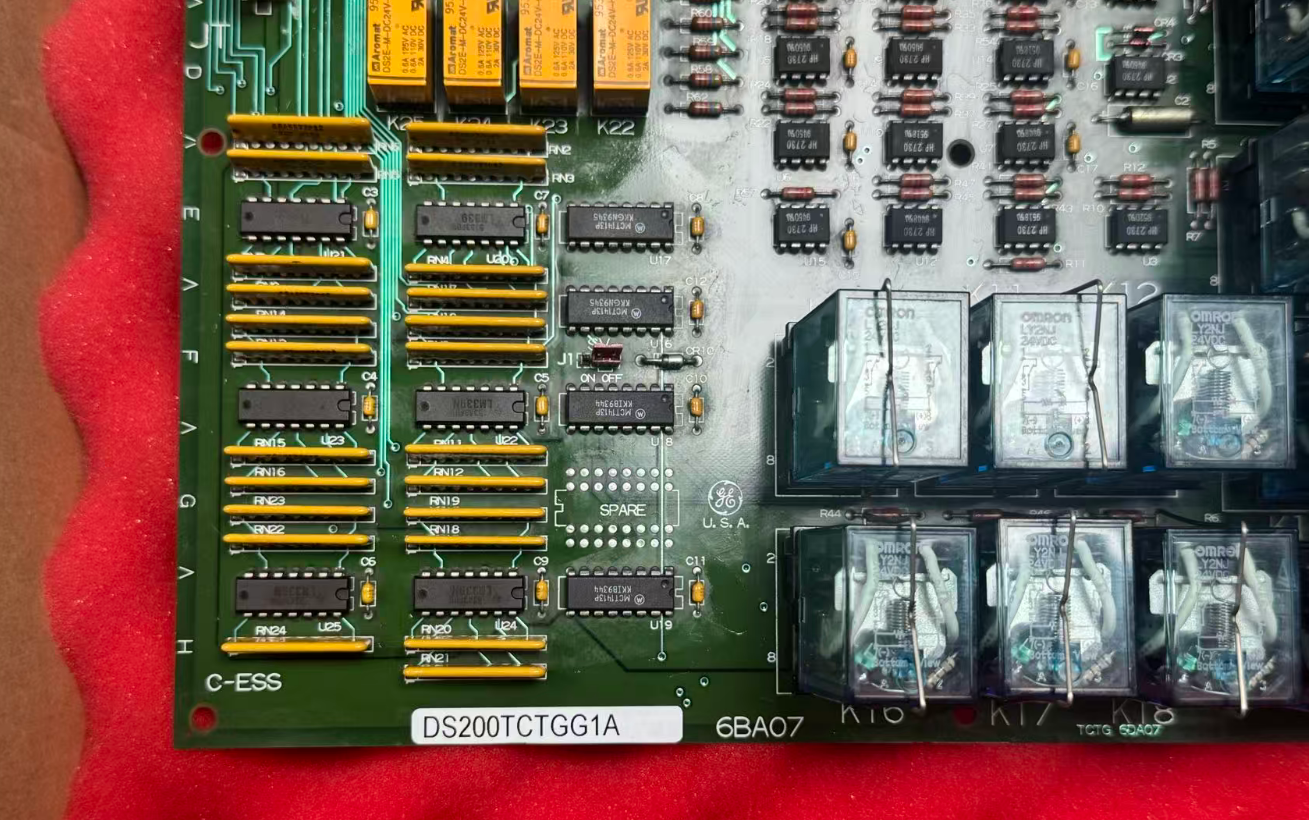

Dalam hal arsitektur perangkat keras, papan ini dilengkapi dengan 21 relai elektromekanis plug-in (dinomori K1–K21), diamankan oleh pengunci logam untuk memungkinkan penggantian yang cepat; Papan ini juga memiliki 3 konektor 50-pin (JLX, JLY, JLZ) dan 2 konektor 12-pin (JN, JM) untuk input dan output sinyal. Papan ini dilindungi oleh lapisan standar (Lapisan Normal) dan cocok untuk lingkungan kabinet kontrol industri standar.
Fitur Utama
- 21 relai elektromekanis plug-in (K1-K21) dengan pengunci logam untuk penggantian cepat
- Kontak relai diberi peringkat 120 VDC / 125 VDC
- Mendukung berbagai sinyal pemicu trip dengan konfigurasi jumper perangkat keras yang disederhanakan
- Rentang suhu operasi: -30°C hingga +65°C
- Kemampuan hot-swapping untuk penggantian lapangan langsung
- 3x konektor 50-pin (JLX, JLY, JLZ) dan 2x konektor 12-pin (JN, JM)
- Perlindungan lapisan standar untuk lingkungan kabinet kontrol industri
Spesifikasi Produk
| Nama Merek | General Electric |
| Model | DS200TCTGG1A |
| Katalog | Mark V |
| Berat Kotor | 2,2 lbs / 35,2 oz / 1kg |
| Ukuran Kemasan | 16cm x 16cm x 12cm |
| Negara Asal | USA |
| Kode HS | 8537101190 |
| Waktu Tunggu | Tersedia |
| Pelabuhan Pengiriman | Xiamen |
| Pembayaran | T/T |
| Harga Jual | $2100 |
| Garansi | 12 bulan |
| Waktu Pengiriman | 3-5 hari kerja |
| Mitra Kurir | DHL, UPS, TNT, FedEx dan EMS |
Integrasi Sistem
Dalam rantai perlindungan trip sistem Mark V, DS200TCTGG1A bekerja dengan papan pelengkap:
- Papan DS200TCQA: Menyediakan sinyal trip PTR dan perintah sinkronisasi
- Papan DS200TCEA: Mengelola relai trip darurat dan logika aksi darurat tingkat inti
- Seri DS200TBRG: Menerima sinyal drive dan antarmuka dengan relai trip daya tinggi eksternal
- Papan DS200PTBA: Menyediakan sinyal busbar dan generator untuk relai sinkronisasi
Perbandingan Model
| Fitur | DS200TCTGG1A | DS200PTCTG1B |
|---|---|---|
| Konfigurasi | Simplex | TMR Triple Redundancy |
| Relai | 21 relai plug-in | 30 relai plug-in |
| Konektor | 3x50-pin + 2x12-pin | 4x34-pin + 4x12-pin |
| Dukungan Voting | Tidak berlaku (simplex) | Mendukung voting 2003 |
| Aplikasi | Konfigurasi standar | Konfigurasi trip keselamatan khusus |
Studi Kasus
Sistem kontrol turbin gas alam di Arab Saudi mengalami kegagalan papan TCTG. Pelanggan menggantinya dengan papan DS200TCTGG1AFF, menyelesaikan pemasangan dan memulihkan operasi dalam waktu 30 menit, menunjukkan kemampuan penggantian plug-and-play papan tersebut.
Pertanyaan yang Sering Diajukan
Fungsi trip apa yang didukung kartu ini?
Kartu memproses sinyal terkait trip termasuk berhenti darurat, trip kecepatan berlebih, deteksi api, dan tekanan oli pelumas rendah, dieksekusi melalui sirkuit relai trip onboard.
Berapa rentang suhu operasinya?
Rentang suhu operasi adalah -30°C hingga +65°C, cocok untuk lingkungan kabinet kontrol industri standar.
Berapa lama masa garansinya?
Masa garansi standar untuk produk asli adalah 12 bulan.
Gambar Produk
