IS200TRLYH1B GE Mark VI
| Tempat asal | Amerika Serikat |
|---|---|
| Nama merek | GE |
| Sertifikasi | Certificate of Origin |
| Nomor model | IS200TRLYH1B |
| Dokumen | GE Mark VI.pdf |
| Kuantitas min Order | 1 buah |
| Harga | $1900 |
| Kemasan rincian | Kemasan kotak asli |
| Waktu pengiriman | 5-7 hari |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 1-99 buah / 3-5 hari |
Detail produk
| merek | GE | Nomor Modul | IS200TRLYH1B |
|---|---|---|---|
| Katalog | Mark VI | Harga Jual | $ 1900 |
| Kondisi | Tersedia | Asal | Amerika Serikat |
| Waktu Pimpin | 3-5 hari kerja | Warrenty | 1 Tahun |
| Berat | 1KG | ||
| Menyoroti | Papan TRLY Konfigurasi Redundan TMR,Papan Terminal Output Relai Relai Plug-in,Perlindungan Penekanan Lonjakan MOV IS200TRLYH1B |
||
Deskripsi Produk
IS200TRLYH1B GE Mark VI
Ikhtisar Produk

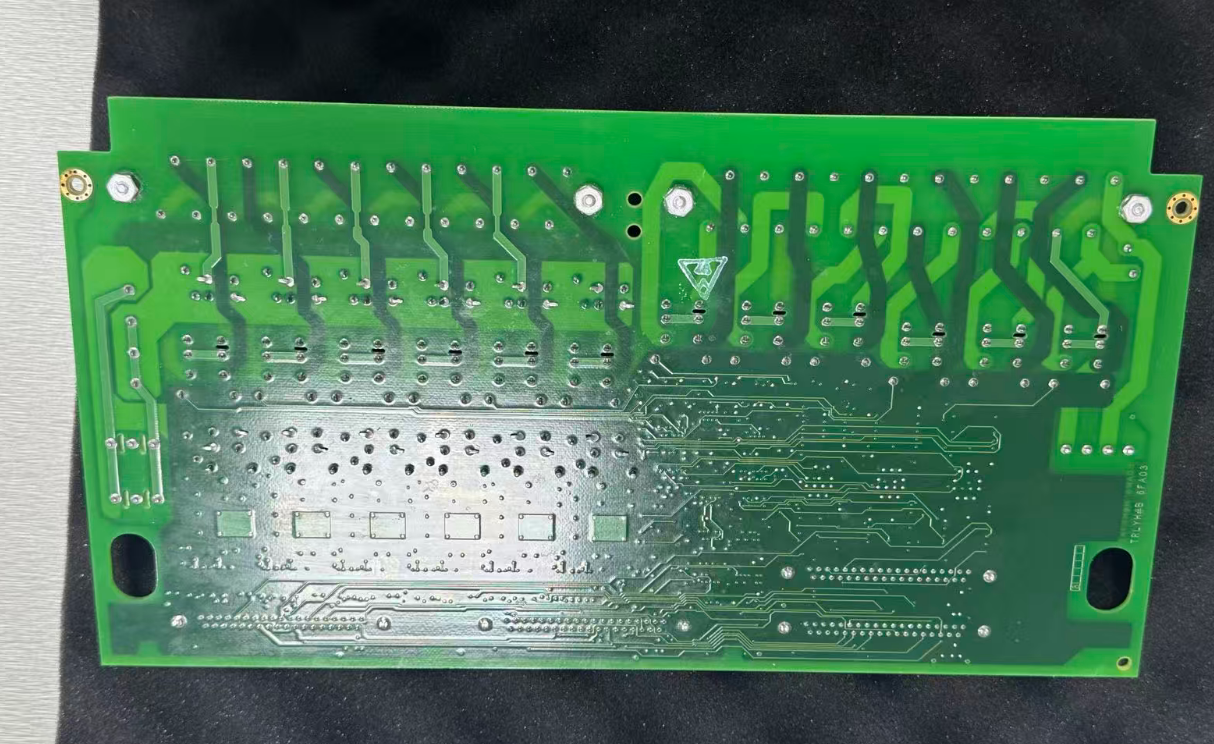

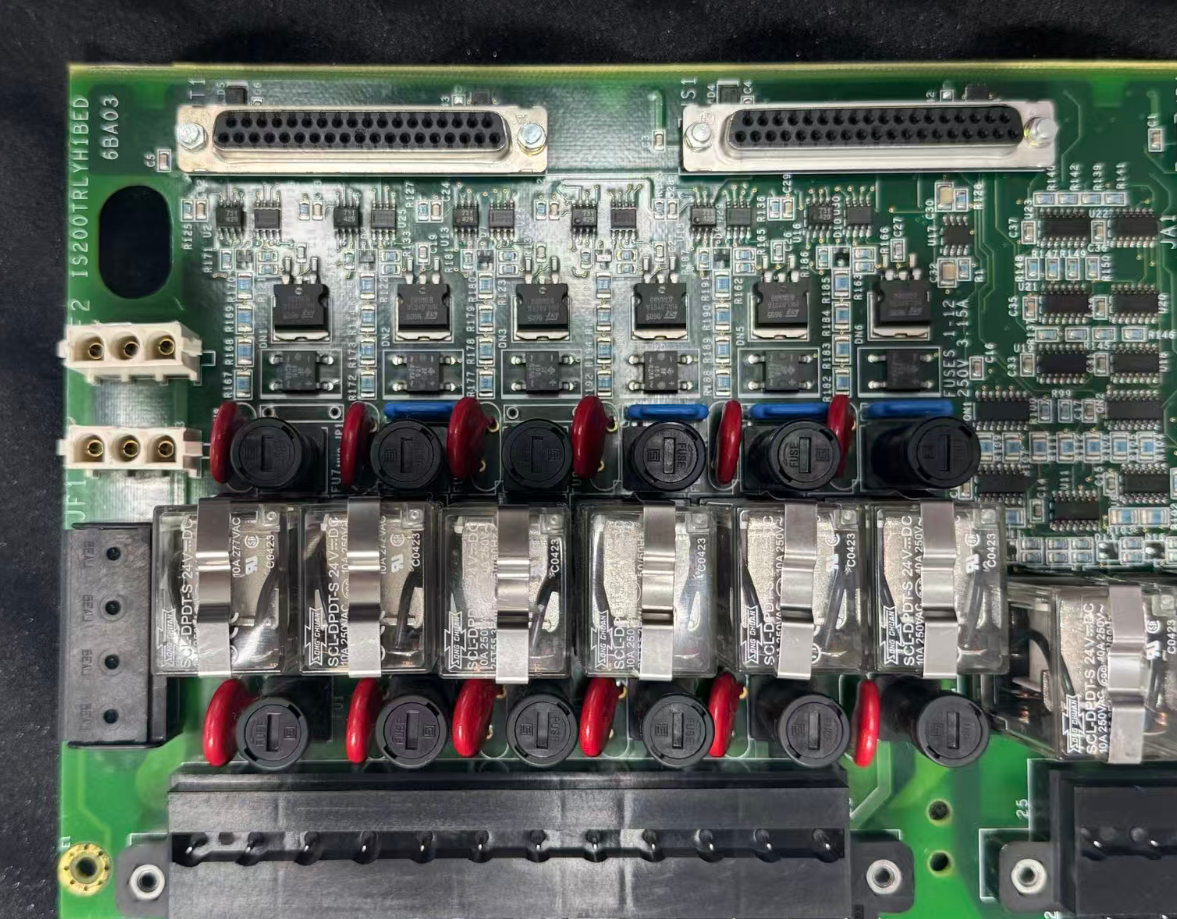

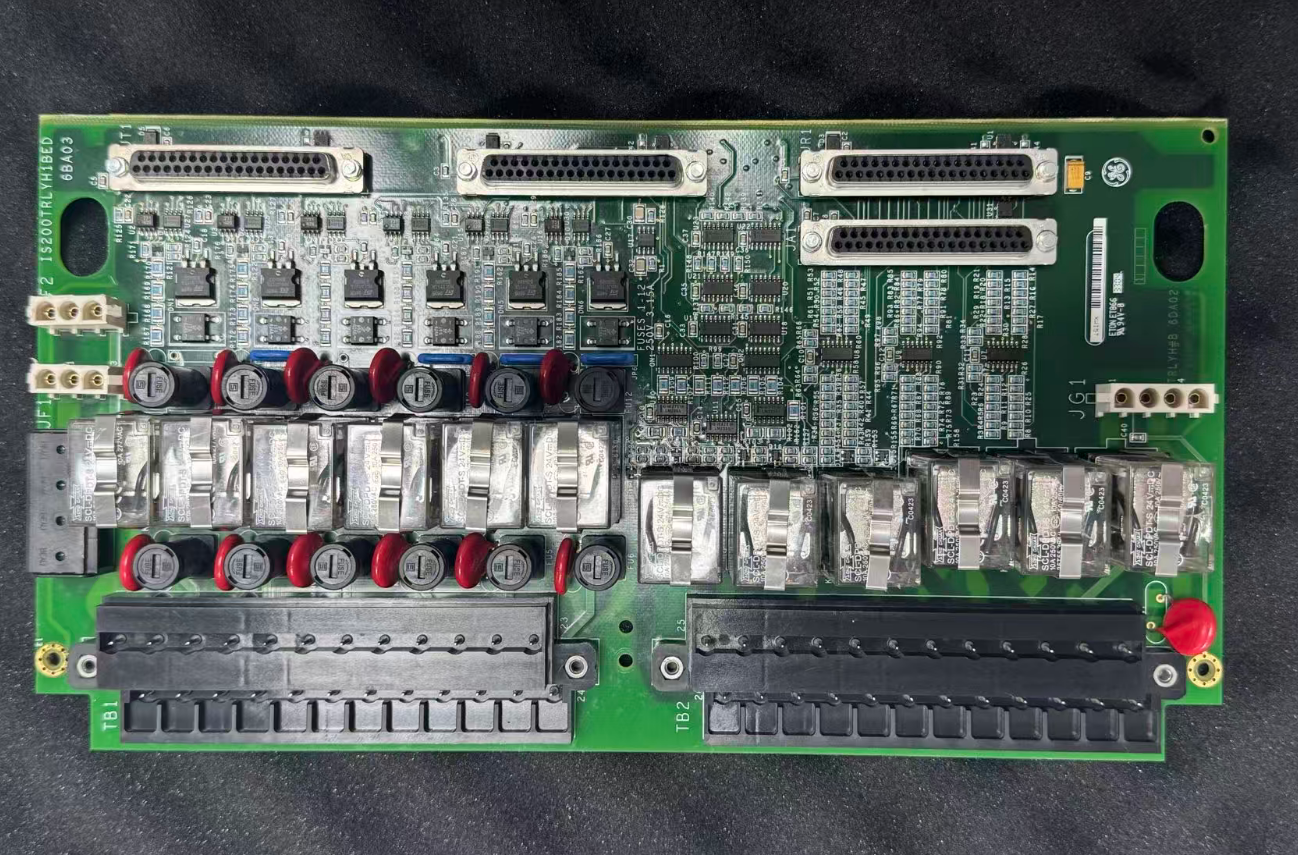

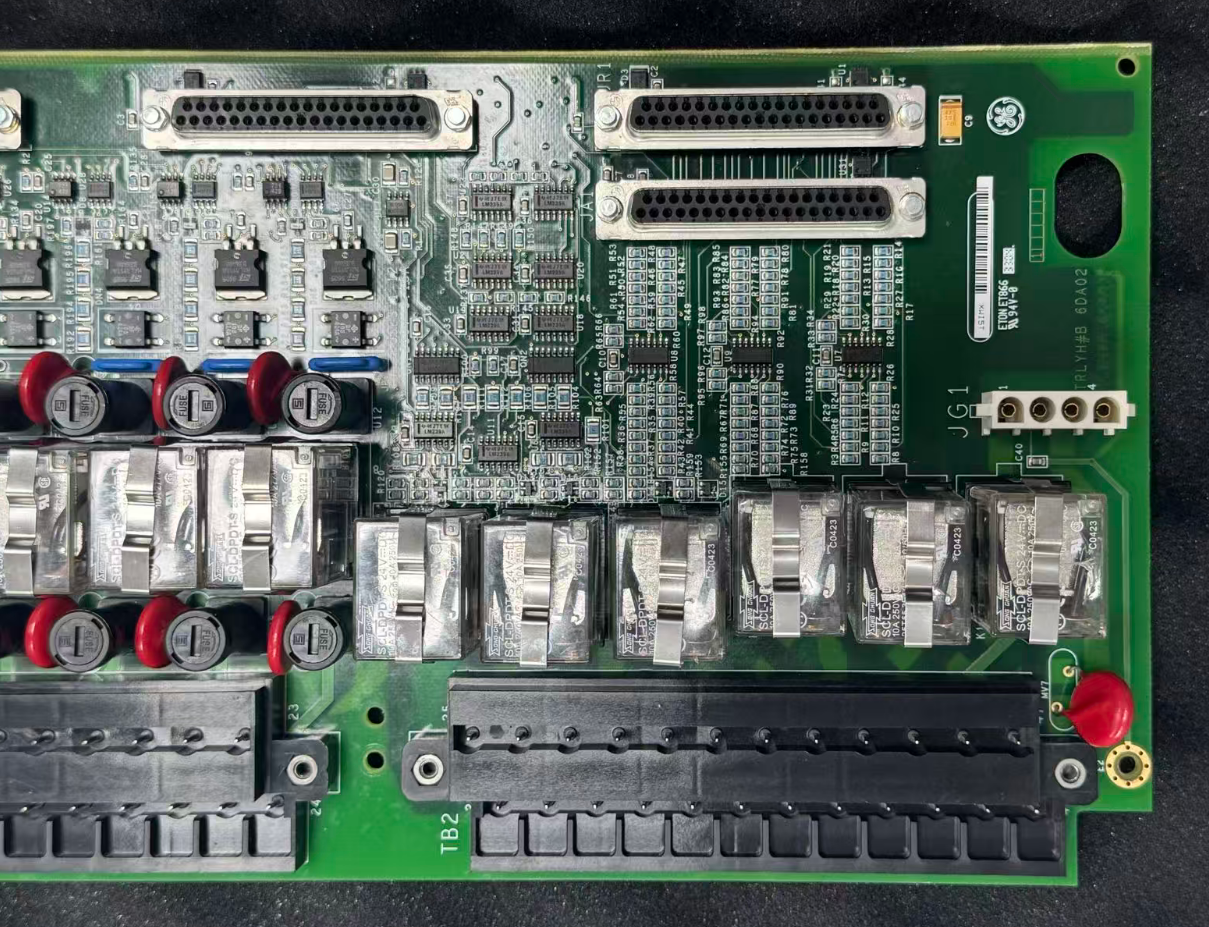

Papan IS200TRLYH1B adalah papan terminal keluaran relai (TRLY) yang berfungsi sebagai antarmuka fisik untuk fungsi kontrol tambahan dan keluaran trip dalam sistem.
Papan ini terletak di Trip Core (
Papan ini mendukung konfigurasi simplex dan triple-redundant (TMR). Dalam mode TMR, setiap dari tiga inti (R, S, dan T) dilengkapi dengan papan TRLY independen; mekanisme voting 2 dari 3 perangkat keras memastikan bahwa kegagalan pada inti tunggal atau kabel tunggal tidak akan menyebabkan peralatan bantu malfungsi.
Detail Produk
| Nama Merek | General Electric |
|---|---|
| Model | IS200TRLYH1B |
| Katalog | Mark VI |
| Berat Kotor / Berat Pengiriman | 2,2 lbs / 35,2 oz / 1 kg |
| Ukuran Kemasan | 16 cm x 16 cm x 12 cm |
| Negara Asal | USA |
| Kode HS | 8537101190 |
| Waktu Tunggu | Tersedia |
| Pelabuhan Pengiriman | Xiamen |
| Pembayaran | T/T |
| Harga Jual | $1900 |
| Garansi | 12 bulan |
| Waktu Tunggu (Pengiriman) | 3–5 hari kerja |
| Mitra Kurir | DHL, UPS, TNT, FedEx dan EMS |
Fitur Utama
- Umpan Balik Penggerak Kumparan Voting: Memantau arus kumparan secara real-time untuk segera mendeteksi kegagalan senyap.
- Relai Plug-in: Relai individual dapat diganti dengan cepat, mengurangi waktu perbaikan.
- Isolasi Fisik Jalur TMR: R/S/T diatur pada papan terpisah; kegagalan inti tunggal tidak memengaruhi mekanisme voting "dua dari tiga".
- Perlindungan Penekanan Lonjakan MOV: Menyerap lonjakan tegangan yang dihasilkan oleh peralihan beban induktif.
- Blok Terminal Penghalang yang Dapat Dilepas: Seluruh blok terminal dapat dicolokkan atau dicabut sebagai satu unit; mengganti blok tidak memerlukan pemutusan kabel individual.
- Pemantauan Status Kontak Real-time: Segera memicu alarm ketika perintah tidak sesuai dengan status kontak.
Rekomendasi Ahli
Dalam rantai perlindungan trip sistem Mark V, DS200TCTGG1A tidak beroperasi secara terisolasi. Biasanya bekerja bersama dengan papan-papan berikut untuk membentuk sistem perlindungan dan eksekusi yang lengkap:
- Papan DS200TCQA: Menyediakan sinyal trip PTR dan perintah sinkronisasi; berfungsi sebagai sumber sinyal hulu untuk TCTG.
- Papan DS200TCEA: Mengelola relai trip darurat (ETR) dan menangani logika tindakan darurat tingkat inti.
- Papan Terminal Trip Seri DS200TBRG: Menerima sinyal penggerak dari papan TCTG, berinteraksi dengan relai trip daya tinggi eksternal, dan mengeksekusi tindakan penutupan bahan bakar/uap akhir.
- Papan DS200PTBA: Menyediakan sinyal busbar dan generator serta berpartisipasi dalam akuisisi sinyal untuk relai sinkronisasi.
Perbandingan Model Serupa
| IS200TRLYH1A | IS200TRLYH1C | IS200TRLYH1D |
|---|---|---|
| H1A adalah revisi awal dari platform TRLY dan berbeda dari H1B dalam hal konfigurasi relai dan fungsi diagnostik. H1B memiliki diagnostik umpan balik penggerak kumparan yang ditingkatkan dan lapisan konformal, menghasilkan keandalan yang lebih baik. Tidak disarankan untuk menggunakan H1A sebagai pengganti langsung H1B. | H1C mendukung rentang tegangan penggerak kumparan yang lebih luas—24/125/250 V DC dan 115/230 V AC—dan meningkatkan tegangan penjepitan MOV dari 1,0 kV pada H1B menjadi 1,1 kV, memberikan ketahanan yang lebih besar terhadap lonjakan tegangan yang disebabkan oleh fluktuasi jaringan listrik dan peralihan peralatan. | Membangun di atas H1B, H1D memperluas rentang tegangan yang didukung hingga 250 V DC dan 230 V AC, membuatnya cocok untuk proyek di wilayah seperti Eropa yang menggunakan 230 V AC sebagai pasokan daya di lokasi standar. Setelah mengadopsi H1D, pembangkit listrik tenaga batu bara di India mencapai nol kegagalan relai selama periode operasi tiga tahun, padahal sebelumnya mengalami 2–3 kegagalan per tahun saat menggunakan H1B. |
Contoh Kasus
Proyek pembangkit listrik limbah panas di pabrik semen menggunakan IS200TRLYH1B untuk menggerakkan katup penghilang abu boiler, kontaktor kipas pendingin, dan lampu indikator alarm. Kemampuan isolasi tinggi dan keluaran daya tinggi papan memastikan operasi jangka panjang yang stabil di lingkungan pabrik semen yang berdebu dan bergetar; sejak sistem dikomisikan, belum ada penghentian operasi yang disebabkan oleh kegagalan papan relai.
Pertanyaan yang Sering Diajukan
Apakah papan ini mendukung hot-swapping?
Tidak. Sistem harus dimatikan sebelum melepas atau memasang papan untuk menjaga integritas relai dan mencegah transisi keluaran yang tidak diinginkan.
Berapa rentang suhu operasi papan ini?
Rentang suhu operasi adalah 0°C hingga +60°C.
Berapa lama masa garansi untuk modul ini?
Biasanya, masa garansi untuk produk asli adalah 12 bulan.
