IS200JPDGH1B GE Mark VI

  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
Tempat asal Amerika Serikat
Nama merek GE
Sertifikasi Certificate of Origin
Nomor model IS200JPDGH1B
Dokumen GE Mark VI.pdf
Kuantitas min Order 1 buah
Harga $1500
Kemasan rincian Kemasan kotak asli
Waktu pengiriman 5-7 hari
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 1-99 buah / 3-5 hari
Detail produk
merek GE Nomor Modul IS200JPDGH1B
Katalog Mark VI Harga Jual $ 1500
Kondisi Tersedia Asal Amerika Serikat
Waktu Pimpin 3-5 hari kerja Warrenty 1 Tahun
Berat 1KG
Menyoroti

40 Kartu Distribusi Daya Arus Maksimum

,

Kartu Distribusi Daya Jumper Daya Input 28 VDC

,

Kartu Distribusi Daya Lapisan Konformal
Tinggalkan pesan
Deskripsi Produk
IS200JPDGH1B GE Mark VI
Ringkasan Produk

PeraturanIS200JPDGH1Badalah Jumper Power Distribution Card (JPDG) dan merupakan komponen inti dari subsistem PDM (Power Distribution Module).kartu ini mendistribusikan daya kontrol eksternal dan daya kontak basah ke beberapa kartu I / O, blok terminal, dan modul prosesor di dalam kabinet.

IS200JPDGH1B memiliki indikator status saluran LED di papan,memungkinkan personel inspeksi lapangan untuk secara intuitif menentukan status operasional dari setiap saluran output tanpa mengukurnya secara individual dengan multimeterPapan ini adalah bagian dari seri JPDG dan berbagi arsitektur inti dengan model lain dalam seri, seperti IS200JPDGH1A dan IS200JPDGH1ABD.Perbedaan utama terletak pada tingkat revisi perangkat keras dan kemampuan diagnostik yang ditingkatkan.

Rincian produk
Nama merek General Electric
Model IS200JPDGH1B
Katalog Mark VI
Berat Bruto / Berat Pengiriman 2.2 lbs / 35.2 oz / 1 kg
Ukuran Kemasan 16 cm x 16 cm x 12 cm
Negara Asal Amerika Serikat
Kode HS 8537101190
Waktu Pelaksanaan Di dalam stok
Pelabuhan Pelayaran Xiamen
Pembayaran T/T
Harga Penjualan $1500
Jaminan 12 bulan
Waktu Pelaksanaan (Pengiriman) 3-5 hari kerja
Mitra Kurir DHL, UPS, TNT, FedEx dan EMS
Fitur Utama
  • Jenis produk:Kartu Distribusi Daya Jumper (JPDG)
  • Singkatan fungsi:JPDG
  • Maksimum arus:40 A
  • Daya Masuk:28 Sumber daya kontrol VDC (dua-saluran redundant)
  • Sumber daya kontak kering:24 / 48 VDC
  • Pemantauan AC:2 saluran (115 V / 230 V AC)
  • Saluran output:Multiple independent fused outputs
  • Suhu operasi:-30°C sampai +65°C (versi suhu standar)
  • Lapisan PCB:Lapisan konformal
  • Metode pemasangan:Kabinet backplane / DIN rail
Konfigurasi Sistem

IS200JPDGH1B harus digunakan bersama dengan komponen berikut dalam sistem:

  • IS200JPDMG1A:Panel distribusi utama dengan busbar 40 A, menyediakan input 28 VDC ke atas ke JPDGH1B.
  • IS200JPDSG1A:Papan pilihan ganda redundansi, menyediakan switching busbar upstream otomatis untuk JPDGH1B.
  • IS200JPDFG1A:Papan filter EMI, yang dapat dihubungkan secara berurutan di atas JPDGH1B untuk mengurangi gangguan yang dilakukan.
  • IS200JPDPG1A:10 Papan cabang, digunakan untuk distribusi sekunder hilir dari JPDGH1B.
  • Seri I/O Pack (misalnya, IS220PAICH1B, IS220PDIAH1B, dll.):Mendapatkan daya kontrol dan daya kontak basah melalui JPDGH1B.
Prosedur pemeliharaan rutin
Proses Deskripsi
Inspeksi LED Lampu hijau menunjukkan operasi normal; lampu merah menunjukkan sirkuit pendek hilir, kelebihan beban, atau sekring yang tertiup cek sesuai.
Pengukuran Tegangan Triwulanan Ukur dengan menggunakan titik uji panel depan; tegangan harus dalam ± 5% dari nilai nominal.
Pemeriksaan Sekring Memverifikasi bahwa sekring dipasang dengan aman; saat mengganti, gunakan sekring dengan nilai ampere dan tegangan yang ditentukan oleh GE.
Pemeriksaan Konektor Periksa setiap tahunnya untuk melihat apakah ada kebocoran, oksidasi, atau perubahan warna karena panas; bersihkan dan masukkan kembali jika perlu.
Papan Bersih Hapus debu dengan udara terkompresi bertekanan rendah; untuk papan dengan lapisan konformal, lap dengan lembut dengan etanol anhidrat.
Manajemen suku cadang Pertahankan rasio 1 suku cadang per 3 unit kritis; Selain itu, simpan PPDA dan kabel pita 50-pin di tangan.
Langkah-langkah pencegahan penggantian Hot-swapping dilarang; setelah mati, ikuti prosedur GE untuk mencegah unit tripling.
Verifikasi Power-On Periksa status LED dan gunakan ToolboxST untuk mengkonfirmasi bahwa tampilan distribusi daya menunjukkan "Normal".
Contoh kasus

Sebuah pabrik meng-upgrade sistem kontrol Mark VI yang ada ke arsitektur Mark VIe. Panel distribusi daya IS200JPDGH1B yang baru dipasang memasok daya kontak basah ke tujuh papan terminal I / O.Karena adanya gas korosif ringan di lingkungan lapangan, versi pelapis yang sesuai dipilih. pemeriksaan yang dilakukan dua tahun setelah operasi tidak menunjukkan tanda-tanda korosi pada permukaan papan,dan penyimpangan tegangan untuk semua saluran output tetap dalam ± 2%.

IS200JPDGH1B power distribution card installed in a Mark VI control cabinet with LED status indicators visible
Pertanyaan yang Sering Diajukan
Apakah IS200JPDGH1B melakukan pemrosesan logika?

Tidak, tidak. Ini murni perangkat keras distribusi daya dan tidak mengandung CPU onboard. Sinyal kesalahan dikirim melalui kabel pita ke paket I / O PPDA untuk pemrosesan tingkat sistem.

Apa rentang suhu operasi untuk papan ini?

Versi standar beroperasi dari -30°C hingga +65°C, sementara varian suhu tinggi memperluas kisaran hingga -40°C hingga +75°C.

Berapa masa garansi untuk modul ini?

Biasanya, masa garansi untuk produk asli adalah 12 bulan.

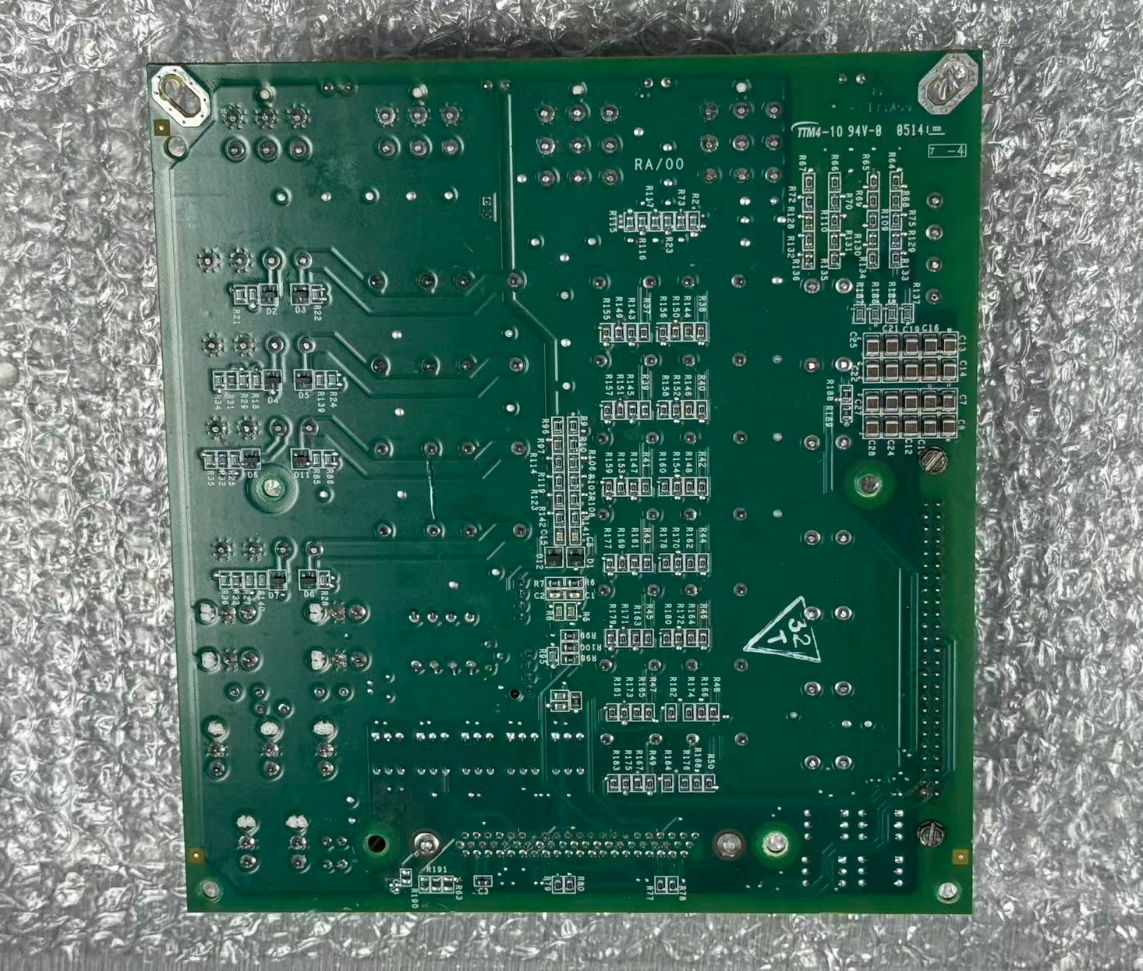

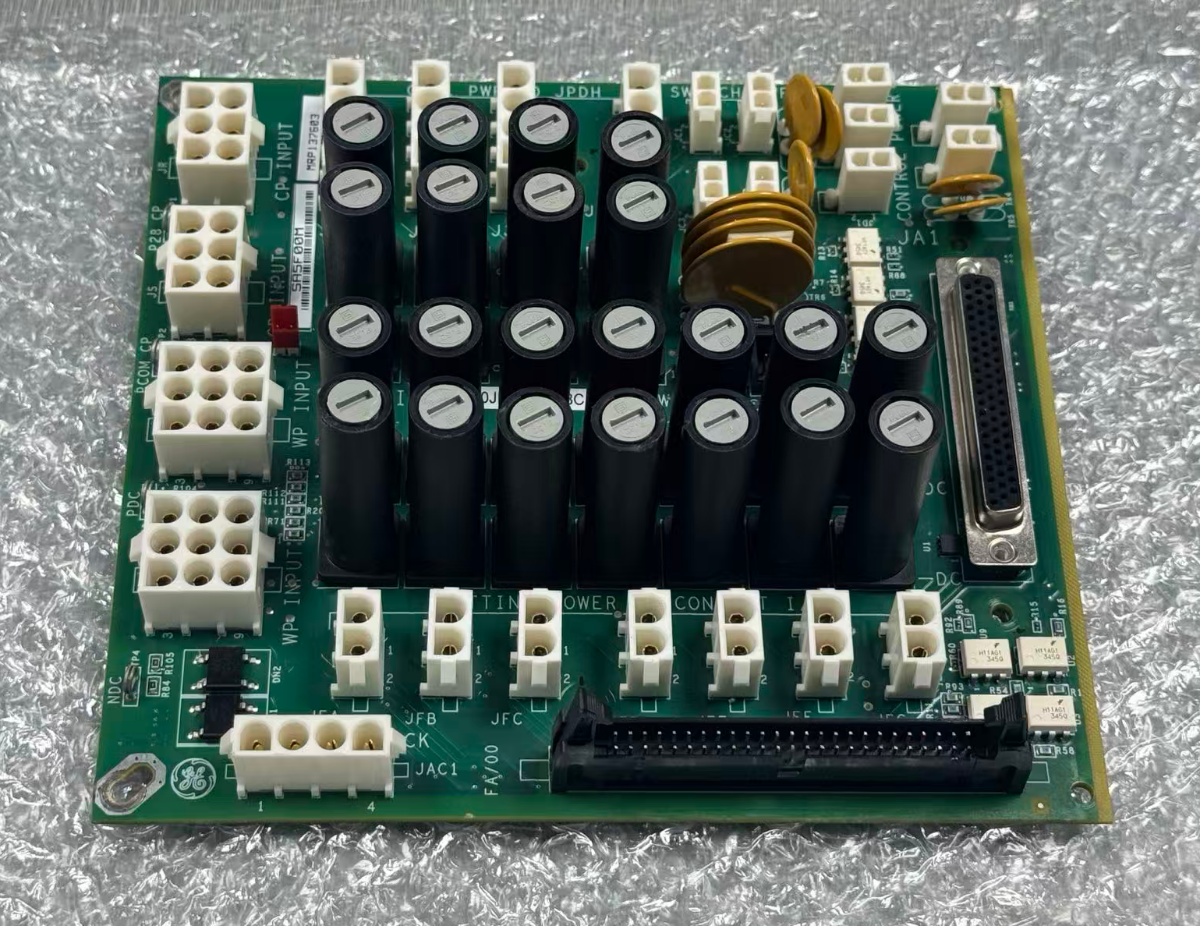

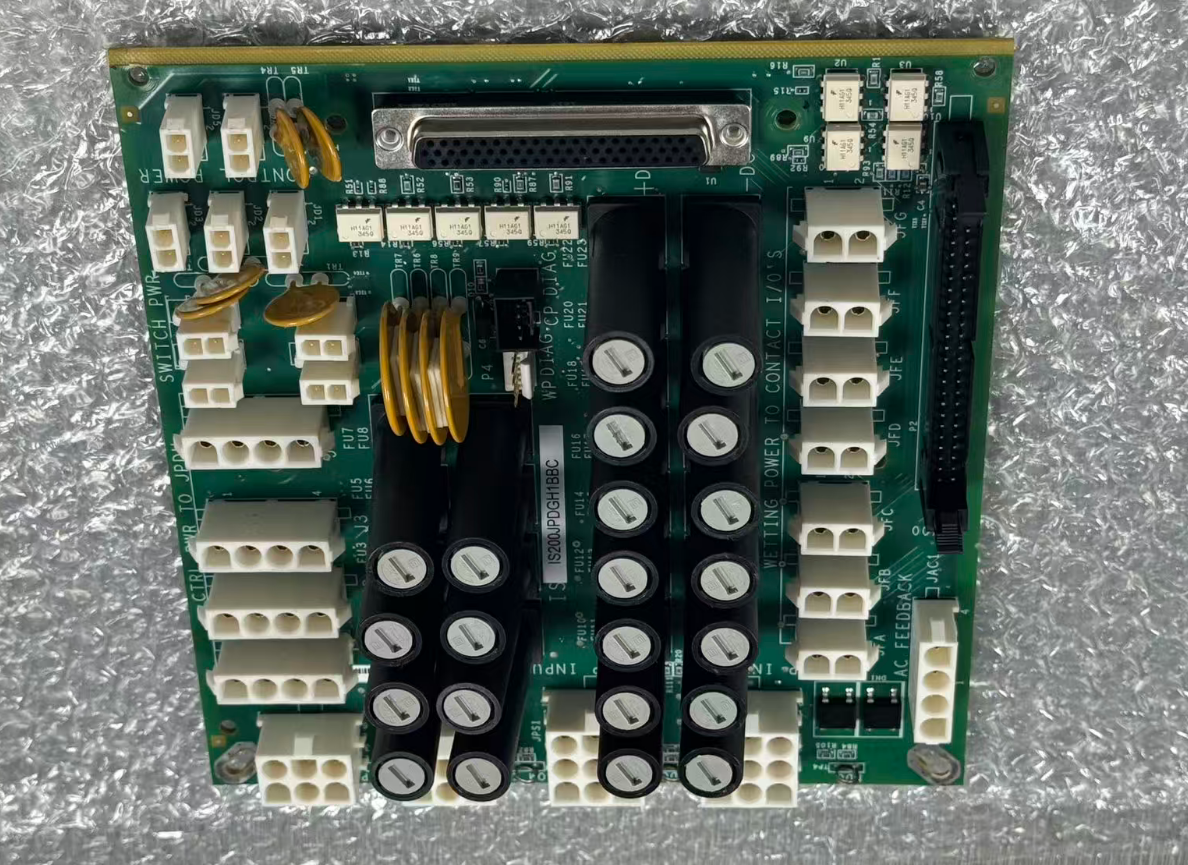

Close-up view of the IS200JPDGH1B circuit board showing conformal coating and connector layout
