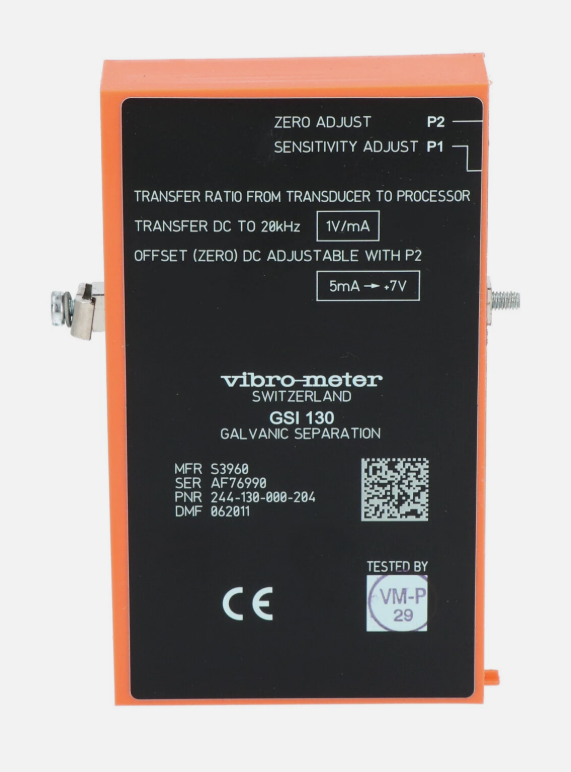

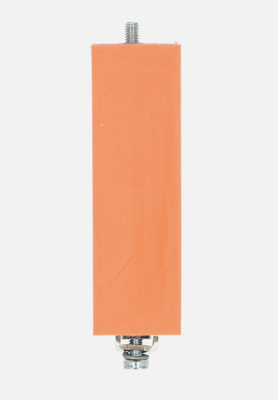

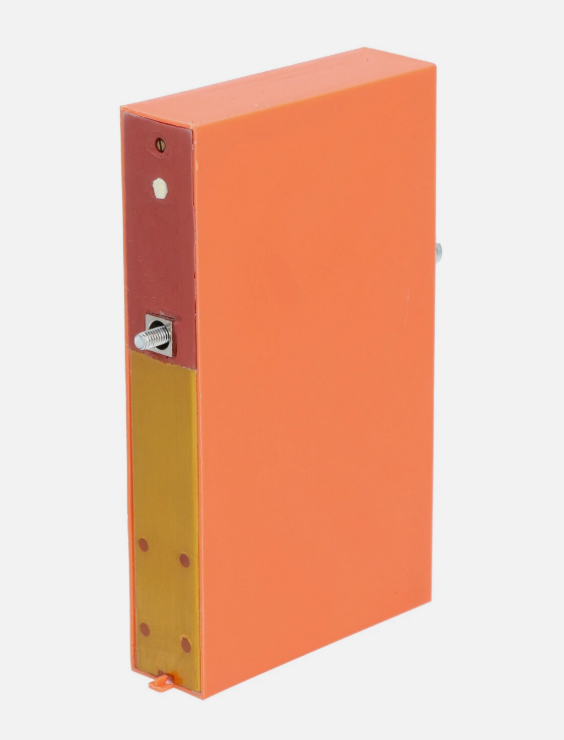

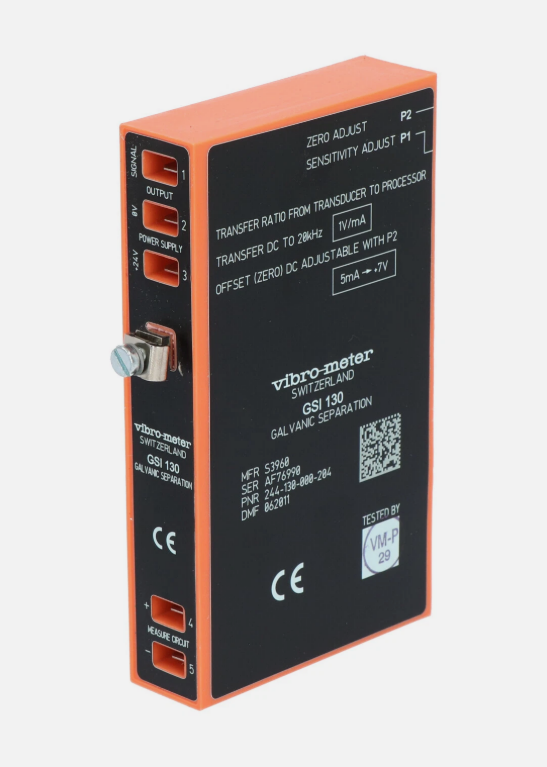

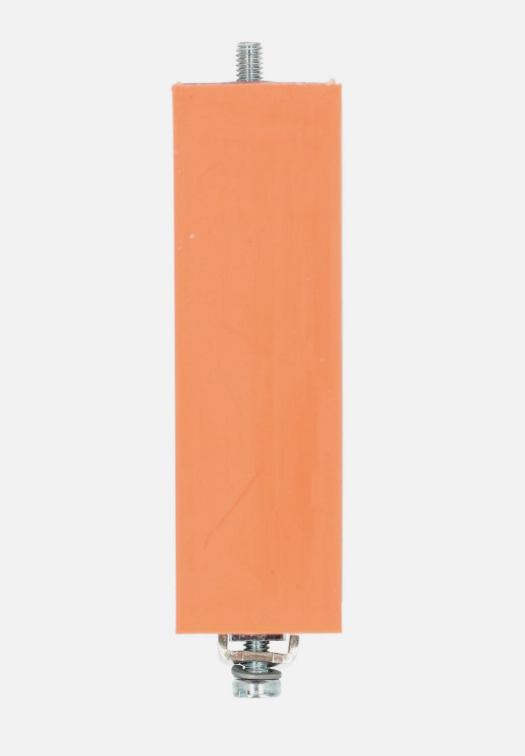

GSI130 (244-130-000-20) adalah unit pemisahan galvanik yang dirancang untuk menyediakan isolasi listrik antara sensor/pengkondisi sinyal dan sistem pemrosesan sinyal. Sangat cocok untuk sistem transmisi dua kabel, menyuplai daya ke sensor dan pengkondisi sinyal sekaligus membaca sinyal keluarannya.

Dalam aplikasi yang lebih luas, GSI130 dapat memberi daya pada sistem elektronik apa pun dengan konsumsi arus kurang dari 20 mA. Unit mengeluarkan sinyal tegangan sebanding dengan arus yang dikonsumsi oleh pengkondisi sinyal; sinyal tegangan ini dapat digunakan secara langsung untuk menganalisis keluaran AC.

Modul GSI130 secara efektif mencegah masalah—seperti gangguan ground loop—yang disebabkan oleh perbedaan voltase antara titik pengukuran dan peralatan pemrosesan sinyal. Penggunaan GSI130 menghilangkan kebutuhan akan penghalang Zener, yang akan menyebabkan penurunan tegangan tambahan dan membatasi panjang saluran transmisi dan rentang dinamis sistem.

• Tegangan suplai: +24 V ±5%
• Riak (100 Hz): 100 mV pp maks.
• Konsumsi daya tanpa beban: Kira-kira. 20mA
• Konsumsi daya pada beban 20 mA: Kira-kira. 60mA
• Konsumsi daya hubung singkat: Maks. 120 mA
• Tegangan keluaran tanpa beban (ke kondisioner): 18 V ±1 V
• Tegangan keluaran pada beban 20 mA: 16 V ±1 V
• Arus hubung singkat: 60 mA
• Pita sandi: DC hingga 10 kHz ±0,5%, -1 dB @ 20 kHz
• Fungsi transfer: 1 V/mA (pengaturan pabrik, dapat disesuaikan melalui potensiometer P1)
• Penyimpangan suhu < 200 ppm/°C
• Linearitas: ±0,5% (dalam rentang pengukuran dinamis)
• Komponen sinyal DC: Dapat disesuaikan melalui potensiometer P2; Umin = +2 V, Umax = Tegangan suplai - 2,5 V
• Kebisingan (sinyal sisa maks.): 12 mVpp pada 5 mA DC; 25 mVpp pada 12 mA DC
• Isolasi galvanik (input ke output) ≥ 4 kV RMS
• Sambungan listrik : 5 tab, AMP-Faston tipe 6.3
• Suhu pengoperasian: 0°C hingga +55°C
• Suhu penyimpanan: -20°C hingga +70°C

Dalam sistem pemantauan kondisi kompresor dalam industri petrokimia, GSI130 menggerakkan akselerometer keluaran arus seri CE dan mentransmisikan sinyal sensor jarak jauh ke sistem akuisisi data di ruang kontrol. Kemampuan konversi µA-ke-mV memungkinkan transmisi sinyal jarak jauh—yang mencakup ratusan meter—tanpa kekhawatiran akan redaman sinyal.

Apa perbedaan antara GSI130 (244-130-000-20) dan GSI122?

GSI122 dan GSI130 termasuk dalam seri produk yang sama dan memiliki fungsi dasar yang serupa. Perbedaan utamanya adalah GSI122 cocok digunakan di atmosfer yang berpotensi ledakan, sedangkan GSI130 tidak. Jika pengoperasian di zona tahan ledakan diperlukan, GSI122—atau model penggantinya, GSI127—harus dipilih.

Jenis sinyal sensor apa yang didukung GSI130?

Mendukung sinyal arus 0-20 mA dan input sinyal tegangan 0-20 VDC. Ini kompatibel dengan sensor getaran seri CA, CE, PV, dan VE, sensor tekanan dinamis seri CP, dan sensor jarak seri TQ.

Berapa masa garansinya?

Garansi industri standar: 12 bulan; dengan pemasangan yang benar dan tidak adanya beban berlebih, produk memiliki masa pakai 5-10 tahun.
