TSW101M1 VMD-TSW101-M1-H10-X007-Y02

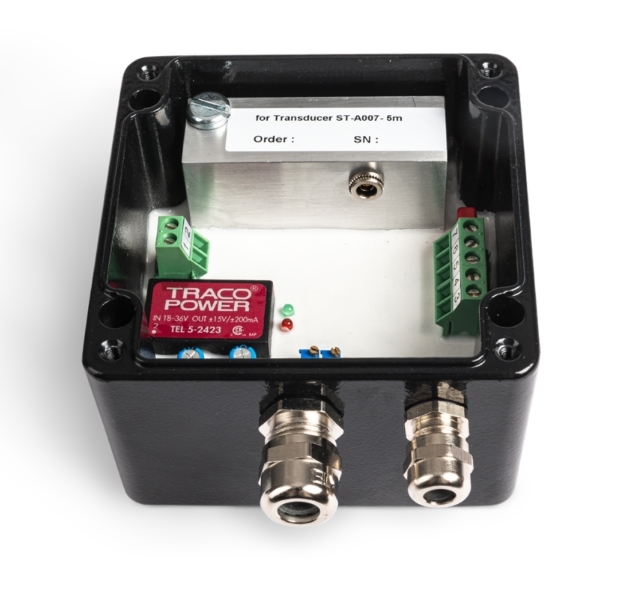

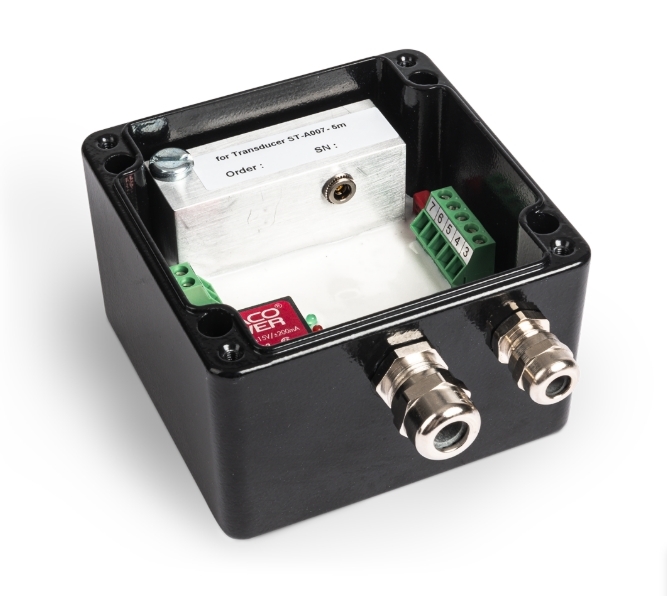

TSW 101 M1 adalah pemancar getaran saluran tunggal yang membentuk unit pemantauan lengkap yang terdiri dari modul utama TSW 101 M1, probe arus eddy WW007, dan kabel 10 meter.

Dirancang khusus untuk mengukur getaran poros relatif pada mesin yang berputar, produk ini menggunakan teknologi arus eddy untuk melakukan pengukuran getaran relatif non-kontak (Sppm) pada poros yang berputar, yang berfungsi sebagai komponen penting dalam sistem pemantauan dan perlindungan kondisi peralatan.

Ini banyak digunakan dalam industri seperti pembangkit listrik, petrokimia, dan metalurgi, dan cocok untuk pemantauan getaran dan perlindungan turbin, generator, kompresor, pompa, dan berbagai jenis mesin berputar industri.

• Prinsip Pengukuran: Arus eddy (arus eddy elektromagnetik), non-kontak
• Rentang Pengukuran Dinamis: 125 μm pp, 250 μm pp, 500 μm pp (dapat dipilih melalui sakelar DIP)
• Rentang Respon Frekuensi: 1-1000 Hz, filter band-pass, 20 dB/dekade
• Output Saat Ini: 4-20 mA (Sppm), maks. memuat 500 Ω
• Tegangan Keluaran: Sinyal celah statis, 4 mV/μm, getaran yang ditumpangkan, beban ≥ 20 kΩ
• Output Indikasi Kesalahan: sinyal 2 mA + indikator LED merah
• Rentang Penyesuaian Nol: ±0,15 mA (potensiometer Z)
• Penyesuaian Sensitivitas: Potensiometer S
• Suhu Pengoperasian: -25°C hingga +85°C
• Catu Daya: +24 V DC (18-30 V), maks. 60 mA, diisolasi secara galvanis
• Peringkat Perlindungan: IP 67
• Bahan Perumahan: Paduan aluminium (Al-Si12)

1. Pemeriksaan Status: Amati secara berkala indikator LED hijau "Siap" pada perangkat untuk memastikan perangkat tetap menyala, memastikan pengoperasian normal.
2. Pemeriksaan Sambungan: Periksa secara berkala semua konektor dan terminal kabel untuk memastikan semuanya aman dan bebas dari tanda-tanda kelonggaran atau korosi.
3. Pembersihan: Jaga kebersihan wadah perangkat dan cegah penumpukan debu dan minyak, terutama di lingkungan lembab.
4. Pemeriksaan Lingkungan: Pastikan suhu dan kelembapan pengoperasian tetap dalam kisaran yang ditentukan (-25 hingga +85 °C).
5. Pemeriksaan Probe: Periksa secara berkala permukaan probe sensor arus eddy untuk memastikannya bersih dan bebas dari serpihan logam atau endapan lainnya.

TSW 101 M1 banyak digunakan untuk pemantauan poros pada kompresor sentrifugal besar atau unit turbin uap. Ini dipasang di dekat rumah bantalan, dengan probe sensor arus eddy yang terhubung diposisikan menghadap permukaan poros yang berputar.

Pemancar mengubah amplitudo getaran poros menjadi sinyal 4-20 mA secara real time, mentransmisikannya ke ruang kendali pusat (DCS/PLC) atau sistem perlindungan mesin khusus.

Ketika tingkat getaran melebihi alarm yang telah ditetapkan atau ambang batas trip, sistem akan segera mengeluarkan alarm atau memulai penghentian, sehingga secara efektif mencegah kegagalan peralatan besar yang disebabkan oleh masalah seperti ketidakseimbangan rotor, ketidaksejajaran, atau keausan bantalan.

Sensitivitas sensor dapat diatur ulang menggunakan potensiometer "S" pada perangkat untuk memastikan keakuratan pengukuran.

Ya. Titik nol 4mA dapat disetel dengan baik menggunakan potensiometer "Z" pada perangkat, dengan rentang kompensasi sekitar ±0,15mA.

Ini menunjukkan adanya kesalahan perangkat. Kemungkinan penyebabnya antara lain: 1. Jarak antara target dan probe melebihi rentang pengukuran statis; 2. Terjadi korsleting atau korsleting pada sensor arus eddy atau kabel penghubungnya.

Garansi industri standar: 12 bulan; dengan pemasangan yang benar dan tidak adanya beban berlebih, produk memiliki masa pakai 5-10 tahun.
