40 Channel ICS T8448 Trusted TMR 24Vdc Zone Interface Module

ICS T8448 Trusted TMR 24Vdc Zona Antarmuka Modul 40 Saluran

ICSTT-RM278P-EN-P (PD-T8448)

Ikhtisar Produk:

Modul Antarmuka Zona TMR Tepercaya telah dirancang untuk menyediakan antarmuka yang dapat dikonfigurasi khusus untuk digunakan dalam sistem proteksi Kebakaran dan Gas.Antarmuka Modul hingga 40 input atau aktuator perangkat lapangan Kebakaran dan Gas.Masing-masing dari 40 Saluran I / O dapat dikonfigurasi secara individual sebagai Input Analog, Input Digital, atau Output Digital untuk menyediakan semua antarmuka yang diperlukan untuk melindungi satu atau lebih Zona Api dan Gas.Antarmuka ke perangkat lapangan dilakukan melalui Versatile Field Termination Assembly tipe 8842, yang menyediakan pengkondisian loop medan untuk masing-masing jenis sinyal, dan memungkinkan koneksi sinyal reset untuk detektor tipe kait tanpa memerlukan perangkat keras eksternal.Modul ini dipisahkan menjadi 5 kelompok daya masing-masing dengan 8 saluran.Kelompok daya dapat digabungkan bersama untuk menyediakan jumlah saluran yang dapat dikonfigurasi untuk setiap Zona Api / Gas.Semua fungsi ini menyediakan data ke Sistem TMR Tepercaya yang bertindak sebagai pemecah logika.Modul ini tidak disetujui untuk koneksi langsung ke area berbahaya dan harus digunakan bersama dengan perangkat Intrinsic Safety Barrier.

Uji diagnostik rangkap tiga dilakukan di seluruh Modul, termasuk pengukuran arus dan tegangan pada setiap bagian saluran masukan atau keluaran yang dipilih.Pengujian juga dilakukan untuk macet dan menghentikan kegagalan.Semua input diperlakukan sebagai analog dan sepenuhnya diuji.Toleransi kesalahan dicapai melalui arsitektur Triple Modular Redundant (TMR) dalam Modul untuk masing-masing dari 40 saluran

Fitur:

• 40 titik input / output yang dapat dipilih Tiga Modular Redundan per Modul.• Antarmuka input ke detektor gas 4-20 mA, detektor Api dan Panas, unit Kaca Pecah, dll.

• Sinyal Programmable Field Device Reset (hingga 5 reset individu).

• Dua atau Tiga perangkat Wire Field melalui 8842.

• Proteksi Sekring untuk Input dan Output melalui 8842, di luar Modul.

• Output Digital Daya Tinggi untuk menghubungkan ke Damper, Extinguishant Release, pompa Kebakaran, dll.

• 5 Kelompok Daya Terisolasi untuk memungkinkan konfigurasi lapangan yang fleksibel dan efisien

• Diagnostik otomatis dan uji mandiri yang komprehensif.

• Pemantauan jalur otomatis per titik untuk mendeteksi kesalahan pada kabel dan beban lapangan.

• Impuls 2500 V tahan terhadap penghalang isolasi opto / galvanik.

• Perlindungan arus berlebih otomatis (per saluran), tidak diperlukan sekering eksternal.

• Pelaporan On-board Sequence of Events (SOE) dengan resolusi 1 ms.

• Modul dapat diganti secara online menggunakan konfigurasi Slot Pengiring (berdekatan) khusus atau SmartSlot (satu slot cadangan untuk banyak Modul).

• Status keluaran Panel Depan Light Emitting Diodes (LEDs) untuk setiap saluran menunjukkan status dan kesalahan pengkabelan lapangan.

• LED status Modul Panel Depan menunjukkan kesehatan Modul dan mode operasional (Aktif, Siaga, Terdidik).

• TϋV Certified IEC 61508 SIL 3.

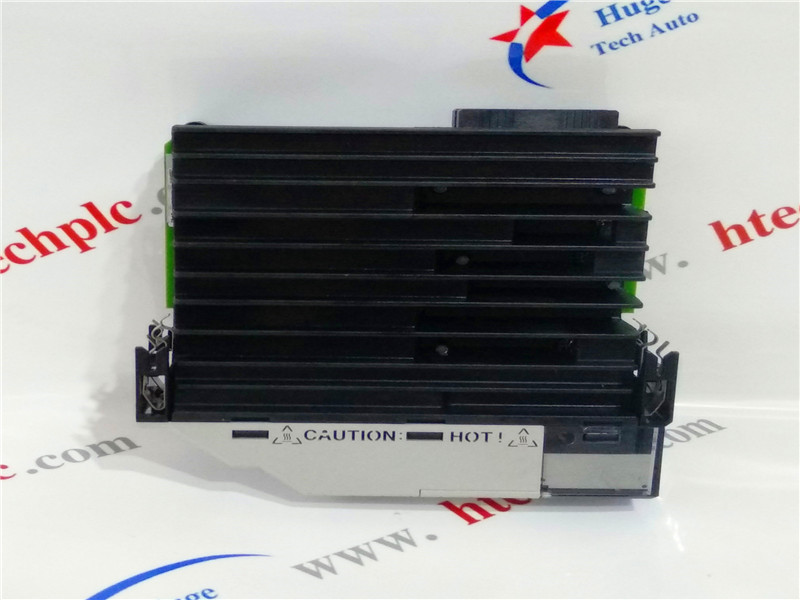

Gambar:

Kondisi Produk:

Gambar ini hanya untuk referensi gaya produk, tanggal pembuatan dan versi produk tertentu, silakan merujuk ke pengiriman produk yang sebenarnya!
